國內運營支撐系統進入IMS時代

上海電信研究院黃磊 2009/09/08

　　做為下一代固移融合解決方案的標準，IMS（IPMultimediaSubsystem，IP多媒體子系統）在降低CAPEX/OPEX的同時，其靈活、快速、豐富的業務也帶給運營商發展機遇。隨著今年年初浙江移動IMS全業務運營的嘗試，以及近日中國電信CDMAEV-DO網絡用戶商用視頻通信服務的啟用，國內電信運營商基于IMS的下一代網絡建設與使用的序幕已拉起。

　　IMS采用分層的體系結構，分為業務網絡、IMS核心網絡和接入網絡3層。其中業務網絡由各種應用服務器組成，提供最終用戶的業務邏輯；IMS核心網絡完成多媒體業務基本的呼叫控制和連接控制功能，提供QoS保障和計費管理；接入網絡包括WLAN、UMTS/CDMA、GPRS等接入技術。

　　IMS的體系結構主要具有以下網絡和業務特性。

　　1.接入的無關性。IMS體系中終端與核心側采用基于IP承載的SIP協議，IP技術與承載媒體無關的特性使得IMS體系可以支持各類接入方式。

　　2.承載與控制、控制與業務的分離。在軟交換控制與承載分離的基礎上，IMS更進一步的實現了呼叫控制層和業務控制層的分離。

　　3.統一的用戶數據管理。IMS起源于移動通信網絡的應用，因此充分考慮了對移動性的支持，并增加了外置數據庫—歸屬用戶服務器（HSS），用于用戶鑒權和保護用戶業務觸發規則。

　　4.控制層與業務層分離。這使得業務的上線/下線周期大大縮短，業務的種類會逐步呈現豐富化、多樣化趨勢，資費和支付模式也將更加復雜。

　　IMS的網絡特性及其引發的業務特性對運營支撐提出了新的挑戰。運營商試水IMS后，首先要面臨的是網絡層次結構調整對計費、資源管理、網絡管理支撐要求的轉變。隨著現有網絡向IMS網絡的逐步演進，應考慮部署統一產品目錄、統一用戶數據管理，通過簡化IMS的運營支撐架構可以更靈活、更快速的支持今后日益復雜的業務需求。

挑戰一：精確計費要求明顯，批價處理更加復雜

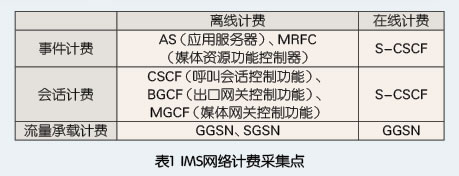

　　1.計費采集點多，分散在網絡各層面。由表1可以看出，IMS的分層體系使得計費采集點和控制點非常多：流量承載計費采集點在承載層、會話計費采集點在控制層、事件計費采集點在業務層。

　　2.批價規則更加復雜。須支持按時長、流量、內容、事件批價及其互相組合，如基于內容的流量計費、基于內容的時長計費等，還應支持基于消費記錄、客戶屬性、QoS和位置等多種要素的批價。

　　3.批價關聯、核減更加普遍。為避免重復計費，要做相關的計費信息關聯、合并及核減。例如，MMS彩信業務使用計次的事件計費，必須從GGSN中采集的用戶所發生的所有流量中減去MMS流量。

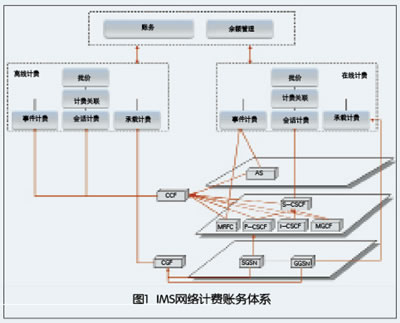

　　由上所述可看出，IMS體系結構下的計費批價將復雜很多，勢必影響到批價處理時間。如圖1所示，現在運營商的計費系統實時性要求很高，即使是離線計費系統也多采用熱計費（準實時計費），如何平衡復雜過程和實時性之間的矛盾，又能有效支持靈活的業務需求，是計費賬務系統需重點關注解決的問題，包括如下兩點。

　　1.可以考慮給批價“減負”，計費模塊只根據業務類型作最簡單的批價和基本的優惠，對于交叉優惠、產品組合優惠、峰頂贈送優惠等復雜的優惠由后續非實時的賬務系統完成。

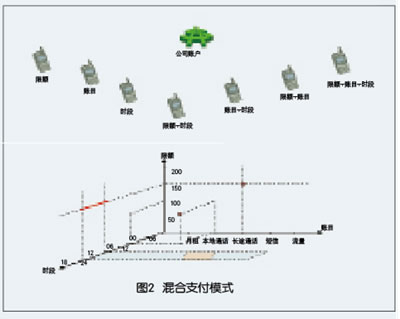

　　2.為彌補批價側的“減負”，賬務系統在設計應當更加靈活，不僅僅要承擔以前由計費承擔的交叉優惠、產品組合優惠等優惠處理，還需支持混合賬戶和更加復雜的支付計劃。支持面向家庭客戶的混合賬戶，如子女使用預付費、父母使用后付費；子女的賬戶可以從父母的信用額度進行充值；不管是否欠費，子女都可以向父母的電話發起呼叫等。支持員工個人賬戶與企業賬戶的混合支付模式，如企業賬戶可以指定員工的部分費用項目由企業賬戶支付，且這個賬戶替各個員工支付的費用類型、費用額度可以靈活設定。

挑戰二：資源管理的管理范疇、管理模式將有所轉變

　　1.智能終端、業務層設備、應用與內容將納入資源管理范疇。隨著各種新業務如IPTV、WLAN、VoIP的出現，用戶終端將更加智能化，眾多類型的CPE用戶前端設備將逐步納入資源管理的范疇。而業務層和控制層的分離，對于提供業務層服務的主機、服務器、存儲設備以及其上運行的應用與內容，都將成為資源管理的重要組成部分。

　　2.資源調配模式的轉變。各種服務器及應用的資源管理模式與傳統的通信設備的資源管理模式有較大的差別，傳統的面向物理通道和邏輯電路的資源調配模式將逐步向能夠面向帶寬和處理能力分配的更為靈活的資源調配策略轉變。

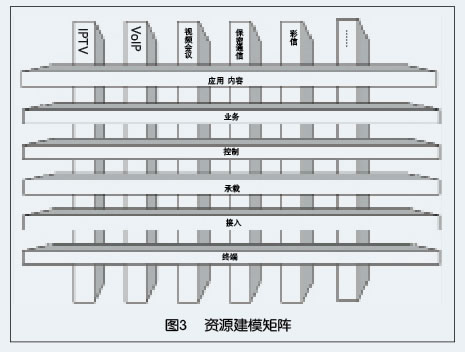

　　3.基于業務的資源建模。如圖3所示，資源管理模式向按專業管理變?yōu)闄M向按層次、縱向按專業的矩陣式管理。

　　基于IMS的下一代網絡演進是個漸進的過程，因此很長時間內傳統網絡與IMS體系網絡會共同存在。兩類網絡資源范疇和管理模式又有很大差別，這將加大資源管理的復雜度。下一代網絡資源管理系統建設需要統籌考慮，分步實施。

　�。�1）目前資源管理系統建設中普遍存在的專業與專業分離、接入資源與網內資源分離、線路資源與局內設備資源分離、物理資源與邏輯資源分離的模式需要轉變，統一的綜合資源管理系統的建設工作應著手啟動起來。

　�。�2）新的綜合資源管理系統在實施過程中，應采用“新網新思路、老網老辦法”策略，先覆蓋面向IP的新型網絡資源，包括智能終端、各種新型接入網、ASON傳送網、IP承載網、業務層以及應用和內容層資源，再逐步整合傳統網絡資源。尤其要避免將IP網歸入數據專業資源、軟交換或IMS控制層資源歸入交換專業資源這種按專業劃分的傳統模式。

　�。�3）部分智能終端的管理功能在相應的業務平臺，今后這塊功能須從各業務平臺剝離出來，逐步納入資源管理系統，而智能終端的配置管理將由綜合網絡激活系統承擔。

　�。�4）業務平臺、應用與內容方面，資源管理應與增值業務網管系統的建設統籌考慮，將服務器、存儲、數據庫等物理資源與內存分區、存儲分區、應用、內容等邏輯資源納入資源管理系統中，并通過建模實現基于業務的資源間關聯；增值業務網管負責設備、應用的監控，并根據資源系統提供的信息和業務模型進行關聯分析。

挑戰三：網絡管理向跨層次的、端到端業務監控轉變

　　1.網絡結構的模糊化和復雜化對原有單純根據專業劃分的網絡管理方法提出了挑戰。傳統的通信網絡大致上可以分為傳輸、交換、數據、無線等界限非常清晰的專業網，專業網間相互的接口也非常清晰。而基于IMS的下一代網絡將不再按目前的專業來劃分網絡，而是根據網絡層次分成傳送層、承載層、控制層和業務層等，每個層次網絡采用的技術比較統一，網絡間的互聯互通也變得比較容易。傳統通信網絡的管理模式是按專業管理，通過資源系統中的跨專業承載關系進行專業間的關聯，用于網絡告警的關聯分析。IMS網絡結構中，傳統意義上的各個專業網正在走向融合，對原有單純根據專業劃分的網絡管理方法提出了挑戰。

　　2.網絡管理重點從網元層和網絡層轉移到業務層和服務層�；贗MS的下一代網絡的管理將關注業務層次的互聯互通，管理重點從網元層和網絡層轉移到業務層和服務層，即從保證網絡資源的可用性轉移到保證網絡所提供服務的質量。一個完整業務包括從終端到SP服務器的整個數據通道，因此對業務的監控和管理流程也應該是端到端的，包括對空中接口部分的監控、對有線傳輸鏈路部分的監控、對各類業務網關的狀態性能監控以及對應用系統的監控，需要建立起業務和服務的全程監控流程，從業務的吞吐量及響應時間、網絡服務器性能等方面為服務質量提供監視和保障。

　　總而言之，IMS網絡管理的核心在于通過業務建模，建立網元設備間的關聯關系，將管理重點從設備、網絡提升到業務和服務層面。在此基礎上，進一步需要解決的是如果通過網管、服務保障、資源管理、CRM、計費等系統的有效協同實現實時的SLA管理。

助力一：HSS的引入為統一用戶數據管理奠定了基礎

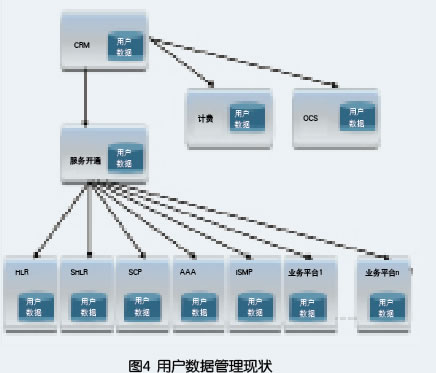

　　IMS引入統一的用戶數據庫系統—歸屬用戶服務器（HSS，HomeSubscriberServer），用于用戶鑒權和保護用戶業務觸發規則，支持基于各種網絡的接入和使用各類業務的用戶數據的統一管理。統一用戶數據庫與控制網和業務層具有標準接口，不同應用簽約數據在網絡層次得到了統一管理，并實現了業務數據維護點與用戶接入及業務提供點獨立，降低了由用戶數據分散冗余帶來的建設運維開銷。

助力二：統一的產品目錄管理將加快新產品部署進程

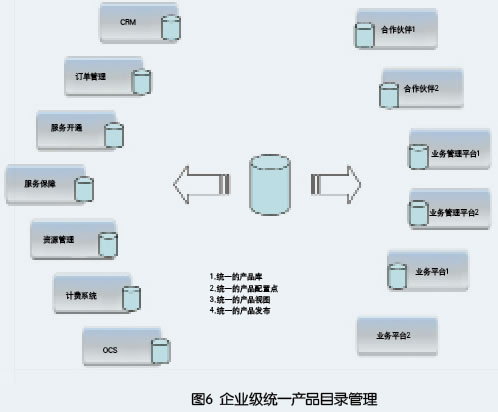

　　目前運營商的計費系統、訂單系統、客戶關系管理系統、綜合業務管理平臺、獨立的業務平臺往往帶有自身的產品目錄。多個產品目錄提高了系統和運營管理的復雜度，一個新產品推向市場需要許多跨系統的專業技能人員參與配置，部署和測試。而跨部門的產品信息溝通困難，需要耗費更多的時間。這種模式將無法適應IMS時代新業務上線/下線周期縮短的情況。為了加快新業務的部署，需要企業級的產品目錄，實現全業務統一的產品庫、全業務統一的產品配置點、全業務統一的產品視圖，并能通過XML/SOA方式將產品信息發布到不同的系統。

　　因為產品目錄涉及系統很多，而各系統中產品目錄管理的內容與側重點都不一樣，因此統一產品目錄的建設需要分步實施。

　　首先進行CRM與各業務管理平臺、業務平臺的產品目錄整合，在CRM中實現統一產品編碼、統一產品視圖。

　　其次建立統一產品目錄，先完成對CRM、計費系統的產品目錄統一管理，實現新產品的單點配置、統一發布。

　　接下來，統一產品目錄完成對OSS域的支持。

　　最后，實現渠道、合作伙伴等相關系統的支持。

　　其實，IMS對支撐系統的影響遠還有很多方面，例如，如何應對接入無關性和多樣化對網絡規劃的挑戰，如何通過數據挖掘有效支撐長尾效應下的精確營銷，等等。好在IMS網絡的平滑演進一方面增加了因多網并存而造成的運營支撐復雜度，另一方面也為支撐系統改造留出了寶貴時間。如今是兵馬已動，糧草更要加緊先行，迎接IMS時代，運營支撐系統可謂是任重道遠。
