IPTV LAN接入網解決方案

2008/10/14

　　IPTV即交互式網絡電視，是一種利用寬帶有線電視網，集互聯網、多媒體、通訊等多種技術于一體，向家庭用戶提供包括數字電視在內的多種交互式服務的嶄新技術。它能夠很好地適應當今網絡飛速發展的趨勢，充分有效地利用網絡資源。 IPTV包含了BTV、VOD、nVOD等業務內容，有效開展IPTV業務必須有接入承載網、終端、內容網絡以及業務軟件系統等各組件的支持。僅接入承載網就包含了DSL接入、LAN接入、FTTx等多種模式，本文將重點描述LAN接入網承載IPTV業務的相關技術。

應用領域 方案內容

　　在本方案中，根據IPTV業務特性，對VOD、接入認證等這部分通常采用單播方式來處理，對于BTV、nVOD這樣的業務則采用組播方式來處理。

　　針對上網業務精細化管理的需求，對上網用戶采用PUPV的VLAN劃分方式，而對于IPTV用戶，可以根據具體情況，采用PUPV(一用戶一VLAN)或PSPV(一業務一VLAN)方式來進行VLAN劃分。對于VOD和認證等基于單播數據流的業務，數據轉發比較簡單，這里不再贅述。IPTV接入網的難點在于BTV業務組播流的處理，結合IPTV在國內尚處于初期發展階段，現網中設備大都無法直接支持IPTV業務的現狀，提出了集中組播復制和邊緣組播復制兩種解決方案。在IPTV發展初期，用戶量較少時，采用集中復制。而在業務規模開展時，采用邊緣復制。這樣將組播復制的壓力分散在樓道交換機上，可以滿足大量IPTV用戶接入的要求。

　　方案支持PPPOE和DHCP+認證方式。通過VLAN隔離或端口隔離來避免用戶間的影響。同時通過靈活QINQ來解決精確定位用戶和VLAN資源問題。另外，利用BRAS和家庭網關對用戶的流量和優先級進行設定，可以有效的控制接入網中的流量，配合QOS的隊列調度機制保證IPTV業務的視頻質量。

　　方案中關注如下問題 技術路線 　　用戶業務主要為HSI(上網業務)、IPTV業務和VOIP業務，每種業務對網絡的要求各不相同，為了便于QOS和安全策略的部署，因此我們必須將業務進行區分。最簡單的辦法就是通過不同VLAN來標記不同的業務。

　　考慮到業務特性，上網業務通常需要對用戶進行精細化管理，而對IPTV業務通常采用較粗獷的管理模式，因此我們建議通過如下方式來做VLAN規劃：對上網業務，采用PUPV(每用戶一VLAN)，對于IPTV/VOIP業務，采用PSPV(每業務一VLAN)，即同一園區內的IPTV用戶采用同一VLAN，不同園區的IPTV/VOIP用戶采用不同的業務VLAN，在局端，通過靈活QINQ對上網業務的VLAN打外層標簽，對于IPTV業務的VLAN不打外層標簽。

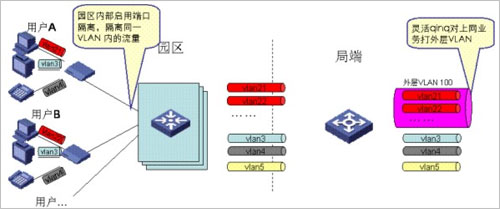

　　如上圖所示，VLAN21和VLAN22為上網業務，在局端打上外層標簽100透傳到BRAS，而VLAN3和VLAN4分別為IPTV和VOIP的業務VLAN，VLAN5為組播VLAN(為了節約帶寬而專門承載組播業務的VLAN，其對IPTV用戶不可見)，對于VLAN3/4/5在局端不作處理，直接透傳到BRAS或SR上。

　　不同業務的VLAN具體劃分是通過家庭網關來實現的。

　　需要強調的是，若樓道交換機比較老僅支持VLAN劃分但無法支持如IGMP SNOOPIGN、邊緣復制等組播特性時，則不能采用上述的將IPTV用戶都劃分到一個VLAN內(因為組播流將會在VLAN內廣播)，而是需要將IPTV用戶也劃分到不同VLAN內(即PUPV方式)，此時需要通過園區交換機進行集中復制才能開展IPTV業務，后面會詳細介紹這一點。

　　接入認證

　　本方案中，上網業務采用PPPOE的認證方式，IPTV業務可以采用PPPOE或DHCP+認證。PPPOE認證方式應用已經很廣泛了，在此不再贅述。

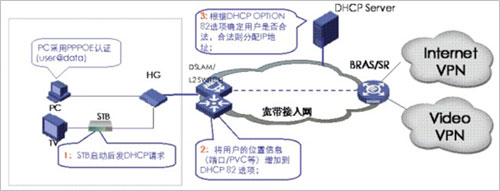

　　DHCP+認證方式是利用DHCP定義的一些OPTION字段來實現的，如通過OPTION60來識別終端類型，通過OPTION82來識別用戶位置(實際上就是標記用戶)。



　　當網絡設備收到STB的DHCP請求報文時，需要在報文后添加OPTION82字段，此時有兩種模式進行DHCP+認證，一種是直接把DHCP報文送給DHCP服務器，由DHCP服務器根據OPT82字段來判斷該用戶是否為合法用戶，從而決定是否為其分配IP地址。另一種是DHCP報文先送到BRAS，由BRAS將OPT82字段放到RADIUS的一個子域里，通過RADIUS服務器來進行用戶合法性認證，若用戶合法，再由DHCP服務器分配IP地址。

　　組播復制

　　根據樓道交換機支持的能力，組播復制方式可以采用邊緣復制或集中復制。

　　若樓道交換機比較早時，則不能采用PSPV的VLAN劃分方式，而是需要將IPTV用戶分到不同VLAN內，此時采用集中組播復制方式。否則可以采用組播邊緣復制。

　　通常在組播點播時，若用戶處在不同的VLAN內，則每個VLAN都會有一個組播流，即使用戶點播的是同一個頻道，鏈路上也會有多份相同的組播流，這樣就浪費了大量的帶寬。因此我們引入組播VLAN這個概念，目的就是使用戶共用一個走組播業務的VLAN，組播流只在這個VLAN內傳輸，直到面向最終用戶時才進行復制，從而達到節省帶寬的目的。不管是集中復制還是邊緣復制，都會有一個走組播業務的VLAN，只不過集中復制時這個組播VLAN在園區交換機(集中復制點)上，而邊緣復制則在樓道交換機(邊緣復制點)上。

　　邊緣復制特性：

　　邊緣復制是在末端L2交換機上實現的特性，其作用有兩個：1 將交換機下用戶VLAN內的IGMP報文轉到組播VLAN內上行;2 將下行組播VLAN內的組播流面向用戶端口復制，此時面向用戶端口出去的組播報文是不帶VLAN TAG的。

　　在邊緣復制中，支持對上行IGMP加入報文抑制和最后用戶離開機制，當交換機收到多個對同一個組的加入報文時，將在組播VLAN內只向上透傳一份，同樣，當有用戶離開某個組播組時，只有這個組的最后一個用戶的IGMP離開報文才會在組播VLAN內向上透傳。從而大大減輕了了上層設備對IGMP報文的處理。

　　集中復制特性：

　　集中復制特性是在支持L3特性的交換機上實現的特性。上行IGMP加入報文處理基本上同邊緣復制特性。但下行組播數據流時，是根據組播轉發表項來將走組播業務的VLAN內的組播數據流復制到用戶VLAN中，從而在下行端口的組播數據流是帶有用戶VLAN ID的，這也是和邊緣復制特性的主要不同之處。同樣集中復制特性也支持IGMP加入報文抑制和最后用戶離開機制。

　　集中復制特性通常是在園區交換機上實現，由于需要面向用戶進行跨VLAN的組播復制，因此對設備性能要求較高，同時這樣的機制相比邊緣復制而言，會占用較多的園區和樓道之間的帶寬，因此建議只在IPTV業務開展初期，用戶量較小且樓道交換機功能較弱時采用。若IPTV業務規模發展，用戶量較大，則采用邊緣復制更為適合。

　　QOS

　　方案中通過家庭網關設備在業務終端接入時就分配vlan和優先級標志，在網絡中采用的是diffserv模型，針對不同的業務定義不同的COS值，L2交換機上采用SP隊列調度，保證端口擁塞時高優先級業務優先傳輸。

　　安全

　　IPTV承載網的安全性包括業務本身的安全(主要只防止非授權訪問)和承載網自身的安全。

　　對于防止非授權用戶的訪問，可以通過在組播復制點上配置IGMP權限控制，丟棄非授權用戶發出的IGMP加入報文，從而達到防止非法用戶收看BTV頻道的目的。

　　對于承載網自身的安全，主要依賴于用戶隔離(通過VLAN隔離或端口隔離來實現)方式，這樣避免了用戶間的互相干擾，同時也避免了非法服務器接入等安全隱患。另外可以通過DHCP SNOOPING OPT82來防范DHCP請求攻擊造成的DHCP地址池枯竭問題，這是因為支持DHCP OPT82的DHCP服務器可以根據OPT82制定地址分配策略，保證對帶有相同OPT82信息的DHCP請求只分配一個IP地址。

　　頻道快速切換

　　正常情況下，IGMP-Snooping在接收到IGMP Leave報文時不會直接將端口從組播組中刪除，而是發送特定組查詢報文，如果等待一段時間后沒有得到響應，才將該端口從組播組中刪除。這樣當用戶切換頻道時，就會出現在一個時段內，有多路組播流流向用戶端口，占用帶寬，甚至可能影響STB的收視效果。為了解決這個問題，在面向用戶組播復制點上要支持Igmp fastleave功能，使交換機收到Leave報文后，直接刪除對應的組播轉發表項。使得STB不會同時收到多份組播流。Igmp fastleave功能通常在組播復制點等能唯一標識用戶的設備上實現。

　　接入交換機未知組播丟棄

　　邊緣復制下，接入交換機使能了igmp fastleave功能時，會出現接入交換機刪除了組播轉發表項但上面的組播流仍然在短時間內會流到接入交換機上，這些組播流對接入交換機而言會當作未知組播處理，在同VLAN廣播。影響STB的收視效果，若多個用戶在同VLAN時還會互相影響。因此需要在接入交換機上使能未知組播丟棄，使這類組播流進入接入交換機后直接丟棄，不作為廣播處理。
