CDN技術應用及VOD系統設計

2007/05/29

• 傳統的DNS解析過程在將主機域名轉換為IP地址時，并不預先判斷該服務器是否正常工作，若該服務器已停機，便會造成服務中斷。



• 互聯網缺乏一個專門的中央管理結構，以及產品和技術標準。因此，不同網絡間的兼容以及不同網絡運營商／ISP之間的傳輸瓶頸等問題使得數據的流通受到限制。



• 現有的互聯網以數據包傳輸為基礎，任何一個數據包的丟失或出錯都必須重新發送，從而導致延遲。



• 現有的路由技術以路由器工作狀態的歷史數據為依據來確定當前數據包的傳輸路徑，這往往會導致數據傳輸所經過的路徑并不是當前最佳路徑。

• 流媒體平臺的緩存節點，提供分區高速內容緩存；



• 廣播業務分布點，提供兩級應用廣播服務；



• 部分應用前端分布節點；



• 通過分布的服務機制，提高服務能力，實現對客戶服務的需求。

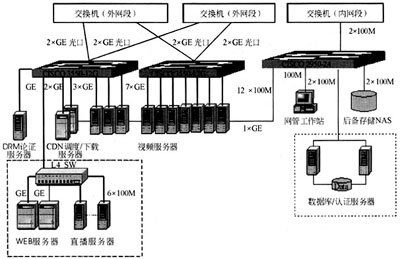

圖1　中心節點組網圖

VOD系統設計

　　（1）核心節點系統設計

　　核心包括以下子系統：WEB服務子系統、認證服務器、CDN調度／下載服務器、流媒體播出服務子系統、DRM認證服務子系統、數據庫服務子系統、后備存儲NAS系統、內部管理服務子系統等。

　　1）WEB服務器主要是為用戶提供寬帶內容網站W(wǎng)EB服務。

　　2）CDN資源調度服務器是CDN調度的核心，通過該服務器將網絡存儲設備上的節目分發到各個視頻服務器上。

　　3）視頻服務器可根據不同的應用需要提供不同的并發能力，以同時服務本地的寬帶用戶。

　　a）內存要求　服務器上需要至少30MB的預留內存，另外視頻每Kbit/s流量至少需要12KB的內存。250并發節目流的視頻需要的最少內存為：30MB+12KB×250×500Kbit/s=1.53GB，因此需配置2GB，以為將來擴展留出余量。按500Kbit/s流速率播出節目時，每小時節目需要的磁盤存儲容量為500Kbit/s×3600秒/8/1000=225MB。在每臺視頻服務器上，若配置了4×73GB=292GB的磁盤陣列，能存儲1300小時的節目。

　　b）網卡配置　若節目采用MEDIA格式的流媒體傳輸，傳輸流速率為28.8Kbit/s到10Mbit/s，當傳輸流速率在500Kbit/s左右時能提供達到SVCD質量的視頻傳輸效果，并且能方便ADSL客戶進行點播。250個500Kbit/s的節目流需占用250×500Kbit/s=125Mbit/s的網絡帶寬，但在網絡傳輸時，效率一般只有70%左右，因此，需要在視頻服務器上配置1塊1000M以太網卡。

　　c）帶寬需求　若核心節點采用10臺視頻服務器，提供10×250=2500個并發節目流的服務能力。按各節目流500Kbit/s計算，核心節點實際進行視頻碼流輸出所需網絡帶寬為500K×2500=1.25G。

　　4）DRM認證服務器主要負責對同時在線訪問的用戶進行身份驗證。本系統中，采用數字版權管理（DRM），主要用以對流媒體節目的內容進行保護。在以往，當系統不采用DRM保護時，用戶通過各種途徑盜用媒體資源鏈接或下載媒體內容后，便可免費使用媒體內容，或進行再次分發，造成運營商的巨大損失。而采用DRM系統后，DRM打包機器將根據系統的加密算法和密鑰對媒體內容進行加密，此后再將媒體內容通過各種載體（如CD-ROM、媒體服務器等）進行發布；當用戶得到加密的媒體內容后，必須先到發放節目的供應商的認證中心進行身份認證和繳納相應的費用，才可得到授權的解密密鑰，媒體播放器利用這個解密密鑰將媒體內容進行解密后，便可以播放了。

　　由于DRM對媒體內容的加密可包括靜態的文件或動態的節目流，因此，十分便于在各種場合應用，可對在線的視頻直播和點播節目進行管理。同時，也可提供加密節目下載，但只有授權的用戶才能解開節目進行觀看。

　　5）數據庫服務器用于用戶的信息資料存儲，并能同時滿足用戶對數據庫的并發訪問。

　　6）NAS網絡存儲設備解決服務器存儲方式下帶來的存取等瓶頸問題。它將信息存儲設備與服務器分開，網絡用戶可通過網絡實現對存儲設備的直接存取訪問，把存儲設備當作標準網絡設備，進行直接存取。

　　在各視頻服務器上，配置的SCSI磁盤陣列，按照80/20的比例，將這部分空間用于存儲全系統中20%左右的熱門節目，而剩下的80%的冷門節目則由網絡存儲設備存儲，只有在需要時，才會被調度到各視頻服務器上去。因此，網絡存儲設備的要求主要是容量大，對I／0輸出等則要求不高，主要用于后備節目的存放，并通過CDN調度服務器分發到各個流服務器上。

　　（2）分發節點設計

　　在邊緣分發節點，提供500個500 K的并發節目流輸出，因此，需要兩臺視頻服務器。每臺視頻服務器提供250個并發節目流，需要250×500K=125Mbit/s的網絡帶寬資源，至少需要配置2FE。
