萊茵科技視頻會議解決方案

2003/11/14

　　視訊技術經過多年的發展，已進入了一個相對成熟的發展階段，國際電信聯盟（ITU）提出的H.320、H.323系列協議族已經分別成為在電路交換網絡上和IP網絡上視訊會議技術公認的主流技術標準。經過國內外電信運營商與IT廠商的共同努力，這種可視化通信技術——視訊已經逐漸成熟起來。

　　中國網通視頻通信產品網通視訊（CNC Video-Com）是融合圖像、語音和數據為一體，具有實時性和交互性特點的電信運營級多媒體通信服務。

　　它既可以滿足任何兩個客戶之間的點對點多媒體通信，又可以滿足多個客戶之間的多點多媒體通信。從具體應用來說，它可以滿足各種企事業單位、機關團體和家庭對跨地域的視頻通信會議需求；又可以為寬帶網絡上的個人客戶們提供視頻質量上佳的視頻聊天室功能。

萊茵科技視訊應用需求

　　目前，萊茵科技上海數據中心使用網通DIA共享上網業務，北京和天津等其他分公司分別采用電信ADSL、網通DIA業務實現Internet接入。

　　隨著企業發展，萊茵科技需要有更快捷、更有效的通信方式來滿足企業的通信需求，公司原有的視頻會議系統（基于NetMeeting）由于技術、應用場合、規模等局限性，已經不能適應這一需求。公司希望在原有網絡的基礎上，得到更加標準、高性能的視頻會議解決方案。

網通視訊解決方案

1. 網通視訊介紹

(1) 網通視訊功能介紹

　　視頻通信號碼呼叫：提供視頻通信號碼，不用記憶復雜的IP地址，通過視頻終端直接呼叫其他視頻終端的號碼建立視頻通信或召開視頻會議；

　　點對點之間和多方之間交互視頻通信：提供兩臺視訊終端之間或多個視訊終端之間進行兩點之間或多點之間的實時視頻交互通信；

　　視頻會議自主召集：提供客戶利用客戶端視訊終端自助召集多方視頻會議功能；

　　主叫號碼顯示：提供被叫視頻終端的號碼，顯示主叫端視頻號碼功能;

　　會議自主控制：提供利用客戶端視頻終端自主進行多點會議的控制功能，包括觀看會場、自動瀏覽、申請/釋放主席、斷開/添加會場、結束會議、會場靜音/取消靜音、會場閉音/取消閉音、廣播會場、導播發言、自由討論、聲控切換設置和多畫面設置；

　　會議自助預約功能：提供客戶通過Web網站，自主進行會議預約，以確保為會議系統資源提供保證；

　　視頻呼叫轉移：提供客戶將自己的視訊終端設定“遇叫忙轉移”或“關機轉移”到指定其他通信終端的功能;

　　會議安全密碼：提供會議自主召集密碼、會議自主控制密碼、客戶注冊密碼、軟件升級密碼等密碼安全保證;

　　會議特服號接入：提供統一的會議呼入號碼，客戶視頻終端呼叫會議特服號直接加入與其相關的視頻會議中；

　　會議文件共享：提供在會議或交流中利用電腦型終端設備共享文件進行交流；

　　會議白板交流：提供在會議或交流中利用電子白板設備或電腦終端進行會議白板交流。

(2) 網通視迅系統結構

　　CNC視訊網絡由兩部分組成: IP承載網和視訊業務網。 視訊業務網分為三個層面：運營支撐層、視訊網絡層、視訊終端層。全網結構包括以下子系統：

① 視訊運營支撐層

　　視訊運營支撐層包括營賬與智能網系統、網管系統，主要完成視訊業務營賬與計費功能、設備網管等功能。

② 視訊網絡層

　　視訊網絡層由Gatekeeper、視訊業務管理系統、H.323 MCU、數據會議服務器、VoIP網關組成，以網通CNCNet網、CNC MAN網作為視訊業務的承載和接入網絡，直接與用戶終端設備進行交互以完成點對點視頻通信、多點視音頻會議、數據會議業務通信，并通過VoIP語音網關實現IP視訊業務與PSTN電話語音業務的互通功能。視訊網絡層設備符合H.323標準以保證終端層的開放性與兼容性。

③ 視訊終端層

　　視訊終端層包括各種IP視訊終端（會議室型終端、桌面PC型終端、IP可視電話等）。IP視訊終端符合H.323協議標準，終端之間及終端與視訊網絡層設備具備良好的互通性，能夠通過H.323協議進行互通。同時終端層設備通過視訊網絡層的VoIP網關能夠和PSTN電話進行語音互通。

2. 萊茵科技具體解決方案

　　根據萊茵科技的應用需求，網通控股為其構建的視訊平臺，保障萊茵科技可以通過各種方式進行遠程視訊業務及其他的多媒體業務，實現多媒體視訊會議的愿望將成為可能。

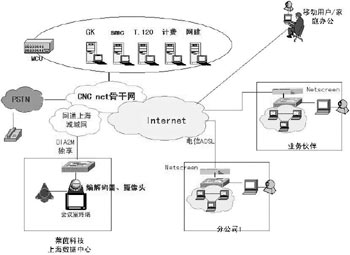

(1) 網絡拓?fù)洌ㄒ妶D）


(2) 解決方案細化

① 建立中心節點——上海市嘉里不夜城

　　經過網通方面的了解，萊茵科技以前在上海嘉里不夜城建立的中心節點已使用網通DIA共享進行Internet接入，帶寬約為1M左右; 主要應用于企業的是IP VPN專網。但由于視頻通信對帶寬的要求比較高，同時該節點為視頻通信的中心節點，為了更好地保證現有業務和視頻系統的帶寬，萊茵科技接受網通方面的建議，另外申請一條Internet專線，專門用于視頻會議系統。具體的細節如下：

·建議業務及帶寬： DIA 2M獨享；

·接入方式：FTTB＋LAN；

·接入接口：RJ-45 10/100M 以太網接口。

　　同時網通將另外分配一組IP地址，用于萊茵科技中心節點的視頻會議接入。

　　備注：公司目前使用WatchGuard硬件防火墻，因此需打開相應的視頻H.323端口，以讓視頻流及注冊信息穿透防火墻。

② 萊茵科技北京、天津等分公司及合作伙伴

　　針對萊茵科技各分公司大多采用ADSL或者網通寬帶的方式接入Internet, 網通根據不同的情況采取了相應的解決措施。

　　對于一些規模較大的分公司，萊茵科技租用網通的DIA業務進行接入，以確保視頻會議的帶寬和使用效果。

　　對于規模小的分公司，沿用原來的因特網專線, 作為視頻系統的接入。

③ 移動辦公/家庭辦公

　　內置攝像機、小型液晶顯示屏，類似電話機，具有視頻接口。

④ 終端架構

　　據萊茵科技方面介紹，根據自身的視訊應用的規模大小，萊茵科技在視訊終端配置上也采用不同的解決方案。

　　規模較大的分公司： 高檔專用會議室終端——內置編解碼器、攝像頭、云臺，帶遙控變焦、旋轉等，外接電視機作為顯示器。

　　規模小的分公司：軟件終端——通過在PC機上安裝軟件實現（網通專用視頻會議軟件“Open Eye”），需要外接攝像頭、麥克風。

　　據萊茵科技相關負責人介紹，網通根據萊茵科技各個細節的不同，按實際情況給予其不同的解決方案，這樣在為萊茵科技構建了一套高質量的視訊會議系統的同時，也盡可能為企業節省了產品應用成本。

網通視訊的使用

1. 接入網通視訊

　　客戶只需要使用網通寬帶接入(Internet接入和VPN方式接入)即可。

2. 撥打網通視訊終端

　　客戶使用網通分配的視頻號碼，直接呼叫對方視頻終端號碼即可，被叫終端在有視頻呼叫請求以后確認呼叫就可進行雙方的視頻通信。

3. 召集網通視訊會議

　　通過視頻終端會議自主召集功能召集會議（需要終端支持此功能），彈出會議自主召集窗口，定義一個會議，定義并選擇參加會議的終端，然后輸入客戶自身的賬號和密碼，進行會議召集即可。MCU設備會根據會議的要求主動向各會議終端發起呼叫，被叫會議終端確認呼叫請求后，視頻會議即可召開。

4. 管理網通視訊會議

　　在“會議控制界面——非主席方式”中， 申請主席。終端便向MCU發出“申請主席”的請求，如果“申請主席”成功，本端會場成為會議主席會場，本端會場擁有主席操作權限，可以進行包括觀看會場、自動瀏覽、申請/釋放主席、斷開/添加會場、結束會議、會場靜音/取消靜音、會場閉音/取消閉音、廣播會場、導播發言、自由討論、聲控切換設置和多畫面設置等會議控制。也可以釋放主席，由其他終端申請主席后控制會議。

5. 結束視訊會議

　　需要結束視訊會議時，不能直接關閉終端或關閉呼叫，必須由會議主席終端進入會議控制菜單，選擇結束會議，本次會議才能結束。

計算機世界網(www.ccw.com.cn)
