第二課 SS7在IP網上的當前應用



1.SS7和IP協(xié)同工作進行呼叫控制的應用有:

LNP,LIDB/主叫名。

因特網呼叫等待、點擊撥號。

2.在第三代(3G)無線通信基礎設施中的應用

3. 用作信令回路。在整個SS7信令鏈路中減少開消。

   分布式VoIP網關是目前比較普遍的一種應用,所以我們詳細講解它的結構。分布式VoIP網關包括三部分:信令網關、媒體網關和媒體網關控制器。

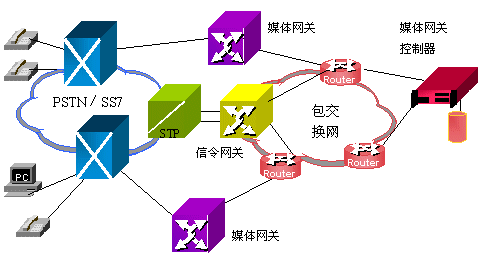

下圖是分布式VoIP網關的網絡連接圖:

   不同的機器(設備),甚至有多個媒體網關。信令網關一般都是冗余配置的。在小型的VoIP網關中,所有的功能又都可以集中到一臺機器之中。在以下舉例的網關結構中,就是一臺機器集中了信令網關、媒體網關和媒體網關控制器的例子。

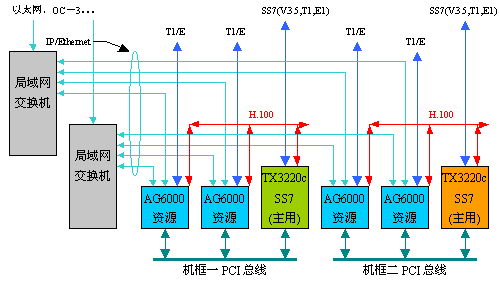

   如下圖所示,是一個有冗余備份的VoIP網關結構。

   結構圖中表示有兩臺機器,每臺機器都插有兩塊AG6000資源卡和一塊TX3220c卡。一臺機器是主用的,而另一臺是冗余備份的。AG6000完成媒體網關的功能,TX3220c完成信令網關的功能,媒體網關控制器是軟件實現(xiàn)的,沒有對應的硬件。
