中國集成電路IP技術及市場發展現狀解析

孫加興 衣豐濤 2009/09/09

　　日前，工業和信息化部軟件與集成電路促進中心對外發布了《2008年集成電路IP核技術和市場調查報告》，全面總結了國際與國內的IP核技術與市場的發展狀況，針對我國IP核產業的發展提出了對策與建議。

國內IP市場規模和交易領域

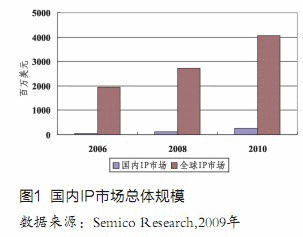

　　中國是全球最大的半導體市場之一，但是相對應的中國集成電路IP(知識產權)市場只有5610萬美元，僅為全球市場的2.8%，仍屬于起步階段。根據Semico Research的分析，到2010年中國IP市場將增長到2.47億美元，占全球市場的6%，年均增長率高達44.9%，遠超過全球IP市場的18.3%的增長率(見圖1)。

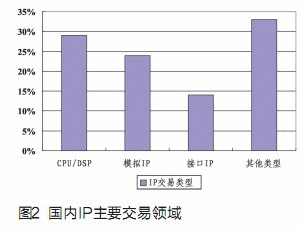

　　根據對國內IC設計公司的調查，主要的IP應用領域集中在以下幾個范圍：數字音視頻、移動通信和無線通信、汽車電子、信息家電、信息安全和3C融合。根據CSIP的IP需求調查，IP交易領域主要集中在三個方面：一是開發難度較大和應用復雜的高端CPU和DSP;二是標準的接口IP(例如USB接口、PCI Express等);三是模擬IP(如PLL，ADC等)。這三類IP需求占到總需求的一半多。而其他的交易類型如標準的內存模塊，以及一些面向特殊應用的IP，則占據國內需求的三分之一(見圖2)。


國內IP主要商業模式

IP商業模式

　　目前國際IP市場最常用的商業模式是基本授權費(License Fee)和基于版稅(Royalty)模式的結合：設計公司首先通過支付一筆價格不菲的IP技術授權費來獲得在設計中集成該IP并在芯片設計完成后銷售含有該IP的芯片的權利，而一旦芯片設計完成并銷售后，設計公司還需根據芯片銷售平均價格(ASP)按一定比例(通常在1%~3%之間)支付版稅給IP廠商。通常IP廠商要求用戶支付的授權費用用來支付一定的IP開發成本、公司商業運作成本和人員成本，而從用戶處收取的版稅部分就是公司的贏利部分。

國內IP交易主要模式

　　這里我們僅從基本授權費用和版稅的支付方式來分析國內IP主要交易模式，根據支付內容和時間段可以劃分為以下四種：1、僅支付License費用;2、一次支付License和Royalty費用;3、分期支付License和Royalty費用;4、僅僅支付Royalty費用。

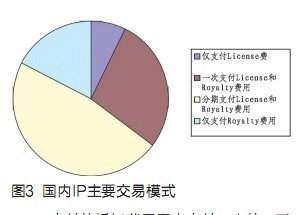

　　不同交易模式的發生情況見圖3，其中分期支付的交易方式發生次數是總交易方式的一半。

免費IP設計套件

　　有些IP公司提供免費的IP設計套件下載，使用戶完成前端設計，降低用戶前期投入風險和IP使用門檻，用戶可以到設計基本完成后再決定是否需要購買授權。

　　國內的設計公司比較習慣于8位CPU系列IP核的免費使用，目前32位CPU IP廠商中也開始提供一種以可以免費下載32位CPU IP部分設計套件的新商業模式。

設計授權和制造授權分離

　　設計公司要獲得一個成熟的IP完成設計并最終生產出合格的芯片，必須既獲得設計部分的授權完成設計，又獲得制造部分的授權完成芯片的制造，最終才能銷售芯片成品。隨著半導體行業生態從IDM(集成設備制造商)為主向以Foundry(代工)形態為主的轉變，越來越多的專注芯片設計的所謂Fabless(無芯片生產線)設計公司應運而生，IP廠商針對分別以設計和制造為主的兩大群體—Fabless設計公司和Foundry廠商也進行了商業模式的革新以減輕設計公司的授權成本，將由一些設計用仿真模型組成的設計套件部分授權給設計公司，將GDSII部分(所謂的硬核)授權給Foundry廠商，在制造環節實現設計部分和制造部分的合并(Merge)完成芯片的制造。這一模式使設計公司的32 bit CPU IP授權成本從原來的百萬美元級降到幾十萬美元級，盡管這一授權費用對大多數創業不久的IP設計公司而言依然很高，但比原先難以逾越的高門檻變得可以接受。

IP定制化

　　IP模塊面對的是廣泛的IC設計公司，每個用戶都有差異化需求，這就要求IP產品方便不同的客戶使用。IP公司可以通過預先根據客戶的需求設置參數，提供整合多個IP的集成方案、統一產品說明和用戶手冊等方式改善產品的易用性。

售后服務

　　IP 公司成功的訣竅不僅在于采用適當?shù)纳虡I(yè)模式將IP授權給用戶，以及開發出具有性能滿足需求的產品，提供配套的開發工具和本地化的技術支持，使用戶能較快而方便地完成從獲得IP到完成芯片的設計也是競爭能力的體現。用戶的IP服務需求比對配套的開發工具的要求還高，需要提供無時區差別的在線支持，以及用本土工程師提供咨詢和服務來提高售后服務質量。

交易渠道與交易障礙

國內IP主要交易渠道

　　根據我們對92家國內芯片設計企業的調查，國內IP交易的主要渠道可以大致劃分為：從Foundry廠購買和從IP的Vendor(供應商)處購買兩類。其中從Foundry廠購買IP是主要的交易渠道之一，因為從芯片的Foundry處購買IP，具備了質量可靠和集成方便等優勢。因此大部分的IP供應商也會將自己的IP核綁定到多個Foundry廠的工藝線上，來擴大IP銷售渠道。

　　而境外的IP Vendor因為能夠提供具備質量優勢和技術優勢的IP核，也成為主要的IP交易渠道之一。具體的數據參見圖4。


IP核交易的最大障礙

　　根據我們對92家芯片設計企業的問卷調查，IP質量、IP保護和IP費用是目前國內IP核交易中的主要障礙。(見圖5)


　　而IP質量和IP保護問題會進一步推動芯片設計廠商從Foundry廠處來尋找經過流片的硬IP核來使用，促使Foundry廠成為高質量IP的主要交易渠道。其他一些交易障礙還包括難以找到符合應用需求的IP核，以及非標準化的IP集成到系統中的問題。

關于發展中國IP核產業的政策建議

　　我國的集成電路設計業，特別是SoC產業的發展離不開IP核產業的支撐�；诩呻娐稩P核產業對發展我國集成電路設計業的重要性，結合目前我國集成電路IP核產業發展的現狀和遇到的問題，根據對集成電路IP核產業發展規律性的認識，做以下三項政策任務建議：1.建設IP核評測與認證系統，切實貫徹執行IP核標準;2.組織IP核開發，建設國家級IP核庫;3.建設適合國內IP商業模式的交易體系和保護體系。

作者單位： 工業和信息化部軟件與集成電路促進中心

電子產品世界
