在Vovida的基礎上實現自己的SIP協議棧（一）

在Vovida的基礎上實現自己的SIP協議棧（二）

盧政 2003/08/04

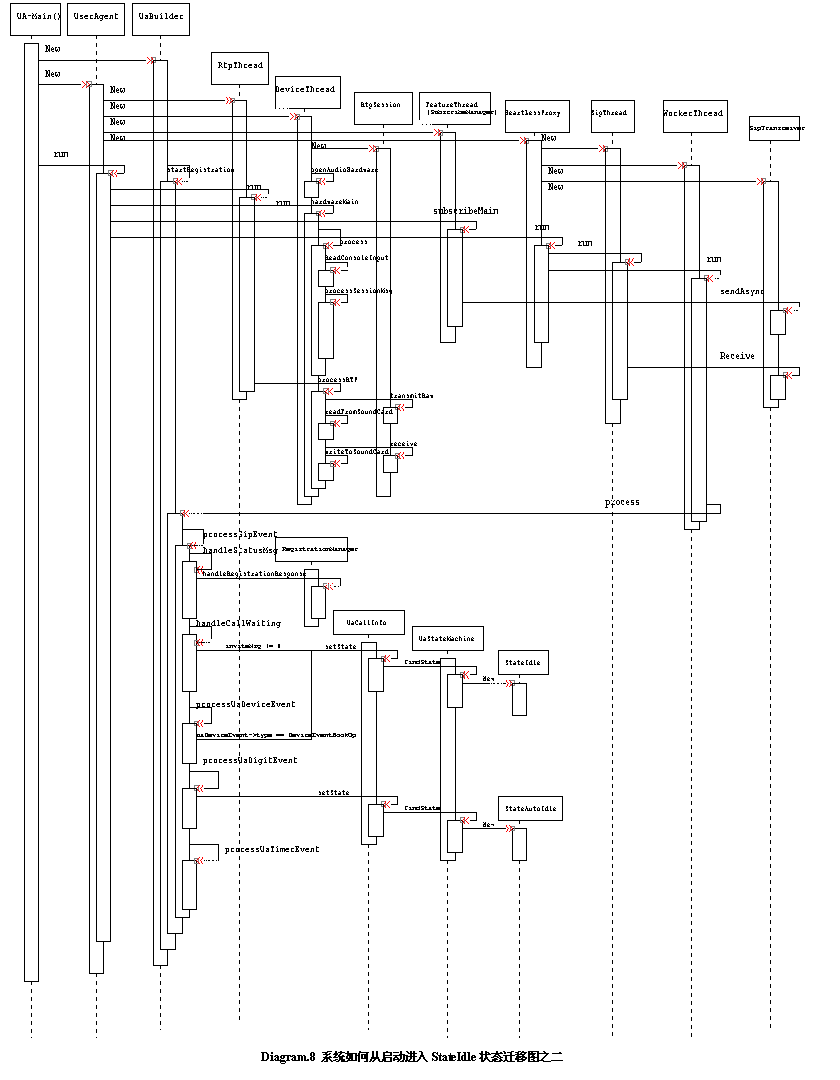

2． 5 HeartLessProxy Run方法的實現

HeartLessProxy::run()
{
myWorkerThread->run();
mySipThread->run();
}
通過上面可以看到有兩個Run方法的調用，第一個是WorkThread的Run方法，它的主要作用是處理UaBuilder的Process方法，主要用來處理Sptr < Fifo < Sptr < SipProxyEvent > > > myFifo中的各種事件，前面已經詳細的介紹了SipProxyEvent類的作用，這個類已經在前面介紹了，其實簡單的說，它就是一個本地的各種事件的集合。
現在我們來看一下兩個Run方法的實現：
2.5.1 WorkerThread的Run方法：
UaBuilder::process( const Sptr < SipProxyEvent > nextEvent )
{
//處理以下的四種事件
/// SipEvent
Sptr < SipEvent > sipEvent;
sipEvent.dynamicCast( nextEvent );
if ( sipEvent != 0 )
{
//處理本地的SIP的事件，包括對狀態機的設置和命令/狀態隊列返回的操作在下面將//對它做詳細的介紹
if( processSipEvent( sipEvent ) )
{
return;
}
//向消息隊列myCallContainer中插入相應的事件信息。
sendEvent( nextEvent );
return;
}

/// UaDeviceEvent
Sptr < UaDeviceEvent > uaDeviceEvent;
uaDeviceEvent.dynamicCast( nextEvent );
if ( uaDeviceEvent != 0 )
{
//處理本地的設備事件，最主要的就是處理摘機信號；
if( processUaDeviceEvent( uaDeviceEvent ) )
{
return;
}
sendEvent( nextEvent );
return;
}

/// UaDigitEvent
Sptr < UaDigitTimerEvent > uaDigitEvent;
uaDigitEvent.dynamicCast( nextEvent );
if ( uaDigitEvent != 0 )
{

//處理在規定的時間間隔(Kickstart)主動呼叫事件的觸發。
if( processUaDigitEvent( uaDigitEvent ) )
{
return;
}
sendEvent( nextEvent );
return;
}

/// UaTimerEvent
Sptr < UaTimerEvent > uaTimerEvent;
uaTimerEvent.dynamicCast( nextEvent );
if ( uaTimerEvent != 0 )
{
//在各種SIP命令的回應產生了超時事件后，系統的事件觸發。例如:
//在StateTrying()中addEntryOperator( new OpStartTimer )在myEntryOperators隊列中加入
//該Operator(指一個操作，例如呼叫或者是進入等待),這里我們這個Operator在時間到達
//以后戶會被OpTimeout::process的方法檢測到（isTimeout(event)進行檢測，對StateTrying
//整個狀態進行檢測，也就是Trying事件），最后如果UaTimerEvent事件被觸發，那么，//就會調用：stateMachine->findState( "StateError" )這個狀態，進入錯誤狀態，實施錯誤的
//處理機制，同時向myEntryOperators隊列中加入一個新的Operator--OpStartErrorTone，
//從而被processUaTimerEvent過程撲捉到，最后通過SendEvent發送到執行隊列里去。
if( processUaTimerEvent( uaTimerEvent ) )
{
return;
}
sendEvent( nextEvent );
return;
}
assert( 0 );

}

2.5.1.1 processSipEvent
　　顧名思義，processSipEvent方法是對隊列中的SIP消息進行處理，我們來看下面的程序：
bool UaBuilder::processSipEvent( const Sptr < SipEvent > sipEvent )
{
Sptr < StatusMsg > statusMsg;
statusMsg.dynamicCast( sipEvent->getSipMsg() );
// 檢驗是否為返回的狀態碼（主要是對Notify,Subscribe,Register三種狀態進行單獨處理）
//下面做詳細介紹
if ( statusMsg != 0 )
{
if( handleStatusMsg( sipEvent ) )
{
return true;
}
}
//在這里表示接收到一個SIP的消息，
//檢驗是否為一個SIP的消息而不是一個狀態（例如是否為Invite命令）
/// Let's check the call info, now
callId = sipEvent->getSipCallLeg()->getCallId();
callInfo = calls->findCall( callId );
if ( callInfo == 0 )
{
//下面分成兩種狀況進行討論，一種是接受到Invite的消息，一種是接收到一個普通的
//命令，例如
Sptr < InviteMsg > inviteMsg;
inviteMsg.dynamicCast( sipEvent->getSipMsg() );
if ( inviteMsg == 0 )
{
//如果大家在這里有什么奇怪的話沒有必要，為什么除了inviteMsg以外的所有的消
//息都不處理呢？其實這些消息都在SipThread這個程序中處理了，在Ua這個大狀態
//機中所有的狀態都是以Invite這個消息作為啟動的。每一個INVITE啟動一個系列的//消息和狀態。
return true;
}
else
{
//收到一個Invite消息，這個時候我們就要進入相應的處理機制中了；
callInfo = calls->newCall
( sipEvent->getSipCallLeg()->getCallId() );
assert( callInfo != 0 );
callInfo->setFeature( stateMachine );
//如果進入的狀態是自動呼叫（Auto Call）或者是自動應答(Auto Answer)狀態（這
//兩種狀態的確定要在CFG文件中體現）
if ( UaConfiguration::instance()->getLoadGenOn() )
{
/// Assume this is a new call...
/// Also assume that we are not in use.
callInfo->setState( stateMachine->findState( "StateAutoIdle" ) );

//StateAutoIdle這個狀態是一個自動應答和自動呼叫（按照呼叫列表）時候的狀態，這里我
//們不做介紹，它本身和手動呼叫是非常相似的。
}
else // LoadGen is off
{
//下面這個程序會進入等待遠端SIP事件和本地呼叫事件的狀態StateIdle
if( handleCallWaiting( callInfo ) )
{
cpLog( LOG_ERR, "Returned from handleCallWaiting\n" );
return true;
}
}
} // lots of brackets!
}
return false;
} /// UaBuilder::processSipEvent

handleStatusMsg在做什么？

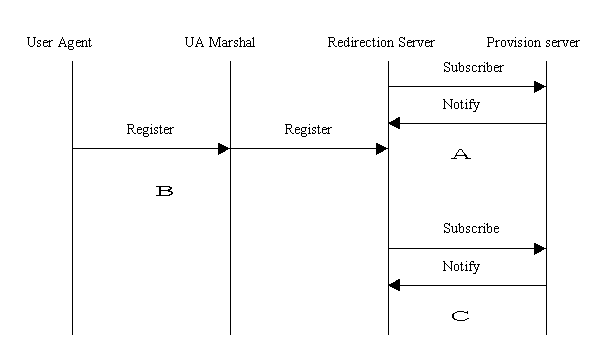

　　前面我們已經作了簡單的介紹，這個函數的主要目的是在處理Rgister,Notify,和Subscribe等幾個狀態，并且分別調用他們的處理機；
　　Rgister調用它的處理機：
　　handleRegistrationResponse他的主要作用是處理返回的各種Rgister狀態，例如200，4XX或者是100等狀態，另外它還負責在作為Mashal Server的時候轉發各種狀態時候，重新設定Expire的值；另外要注意的是在Register中增加了一個新的返回--Trying這個是非常合理的，特別是大型網絡中，對服務器端的性能判定很有效，所以使用協議棧的同志能好好利用這個機制；另外如果發揮的值是401/407狀態（未授權），還需要調用authenticateMessage做相應的處理，以返回的(401/407)狀態中所帶的密鑰加密新的Rgister消息，發送給Register服務器重新進行授權判定；有興趣的可以看看BaseAuthentication中的addAuthorization函數。在介紹UaMarshal和Redirect Server的時候會著重討論這個問題。

　　注明：Subscribe的處理機在Feature Server章節里面在再詳細介紹）。

2.5.1.2 processUaDeviceEvent

　　前面說了，processUaDeviceEvent主要是用來處理本地的設備事件，最主要就是處理摘機信號，在這里程序的流程我就不詳細的列出，不過我們從主要的程序主體部分可以看出：

　　在uaDeviceEvent->type == DeviceEventHookUp也就是檢測了摘機以后，程序會采取某些必要的方式取得CallID（主要是通過CFG文件），最后讓程序進入狀態機的StateIdle狀態，這個狀態是接收和發送消息的初始狀態，我們可以在后面將會重點介紹這個狀態；

2．5．1．3 processUaDigitEvent

　　也是主要通過判定CFG文件中的LoadGen_On的參數是On或者是Off來決定是否進入StateAutoIdle狀態，或者是StateAutoRS狀態（自動通過Marshal Server進行中轉所有的SIP的消息和狀態，在Marshal Server的時候會做詳細的介紹）。

2.5.1.4 processUaTimerEvent

　　這個的流程也實在沒有什么好說的，前面也有了一定的介紹，如果大家對這些還有不明白的話，可以看一下SIP協議中Trying過程的走勢，主要是對超時處理部分的介紹，就會明白（按照前面所說的UaBuilder::Process中關于SIP命令消息超時的介紹部分）。

2.5.2 SipThread的Run方法：

Void SipThread::thread()
{
… …
while ( true )
{
try
{
//接收所發送的消息，并且準備置入相關的隊列中；
Sptr < SipMsgQueue > sipRcv( mySipStack->receive(1000) );

if ( sipRcv != 0 )
{
Sptr < SipMsg > sipMsg = sipRcv->back();

if ( sipMsg != 0 )
{
//根據本地的地址來檢查是否發生了路由環路
if ( discardMessage(sipMsg) )
{
continue;
}
// 在這里的myOutputFifo就是 myCallProcessingQueue（異地輸入消息的隊
//列），在Workthread構建的時候會把這個隊列帶入作為處理參量
Sptr < SipEvent > nextEvent = new SipEvent(myOutputFifo);
if ( nextEvent != 0 )
{
//以下就是把新收到的消息載入隊列當中。
nextEvent->setSipReceive(sipRcv);
nextEvent->setSipStack(mySipStack);
if(myCallLegHistory) nextEvent->setCallLeg();
myOutputFifo->add(nextEvent);
}
}
}
else
{
… …
}
}

catch ( VException& v)
{
… …
}
catch ( ... )
{
… …
}

if ( isShutdown() == true )
{
return;
}
}
}

2.5.2.1 SIP消息的接收/發送緩沖技術

a. 負責接收的主要程序體：
Sptr < SipMsgQueue > sipRcv( mySipStack->receive(1000) );這個方法就是利用SipTransceiver的receive方法接收SIP的消息；
Sptr < SipMsgQueue > SipTransceiver::receive(int timeOut)
{
Sptr < SipMsgQueue > msgQPtr = 0;
//以下是設立超時參數，如果發生超時，那么就讓該命令無效；
timeval start, now;

if ( timeOut >= 0 )
{
gettimeofday(&start, 0);
}

while (msgQPtr == 0)
{
int timePassed = 0;
if ( timeOut >= 0 )
{
gettimeofday(&now, 0);

timePassed = ( now.tv_sec - start.tv_sec ) * 1000
+ ( now.tv_usec - start.tv_usec ) / 1000;

if (timePassed >= timeOut)
{
return 0;
}
}
recvdMsgsFifo.block(timeOut);

if ( !recvdMsgsFifo.messageAvailable() )
{
continue;
}

SipMsgContainer *msgPtr = recvdMsgsFifo.getNext();
if ( msgPtr == 0)
{
assert(0);
cpLog(LOG_CRIT, "received NULL");
continue;
}
#if 1
if ( natOn == true)
{
//這里是一個非常有意思的地方，雖然再程序主體中將它設定為False，也就是我們就
//不能采用NAT轉換了，不過我還是想介紹一下，它主要是用在如果UA是一個標準
//的網關，或者是路由器設備的情況之下，在這個時候，它主要做各個消息包的轉
//譯工作，把路由（Via List）改成下一跳的IP地址和端口地址；
SipVia natVia = msgPtr->msg.in->getVia(0);
LocalScopeAllocator lo;
string addr1 = natVia.getHost().getData(lo);
string addr2 = msgPtr->msg.in->getReceivedIPName().getData(lo);
NetworkAddress netaddr1(addr1);
NetworkAddress netaddr2(addr2);
if ( netaddr1.getHostName() != netaddr2.getHostName())
{
natVia.setReceivedhost(msgPtr->msg.in->getReceivedIPName());
natVia.setReceivedport(msgPtr->msg.in->getReceivedIPPort());
//remove the first item from the via list
msgPtr->msg.in->removeVia(0);
//insert natvia in the vector via list
msgPtr->msg.in->setVia(natVia, 0);
}
}
#endif
//---NAT
/* *********************************************************************/


SipMsgQueue *msgQ = 0;
Sptr sipPtr = msgPtr->msg.in;

if(msgPtr->msg.in->getType() == SIP_STATUS)
//這兩個是處理返回消息隊列的函數，下面將重點介紹
msgQ = sentRequestDB.processRecv(msgPtr);
else
msgQ = sentResponseDB.processRecv(msgPtr);
//更新SNMP命令隊列，并向SNMP網管中心發送接收的消息隊列；
if(msgQ)
{
msgQPtr = msgQ;

//need to have snmpDetails for this.
if (sipAgent != 0)
{
updateSnmpData(sipPtr, INS);
}
}
else if(msgPtr->msg.in != 0)
{
send(msgPtr);
}
else if(msgPtr->msg.out.length())
{
send(msgPtr);
}
else
… …
}
}

b.描述接收/發送SIP消息隊列的主要類：
　　SipSentRequestDB:: processRecv和SipSentRequestDB::processSend是一對相互的方法，
另外還有SipSentResponseDB:: processRecv和SipSentResponseDB::processSend是用來記憶狀態/消息的發送和接受的，在這里和Request的結構基本相同，就不做累述了；前者處理發送的SIP消息隊列，后者處理接收的SIP消息隊列，為了實現高效率的處理SIP的隊列，在程序中大量采用了HASH表的方法，由于這個部分的程序非常的多，我不想一一把他們羅列出來，在這里就做一下簡單的一個瀏覽：

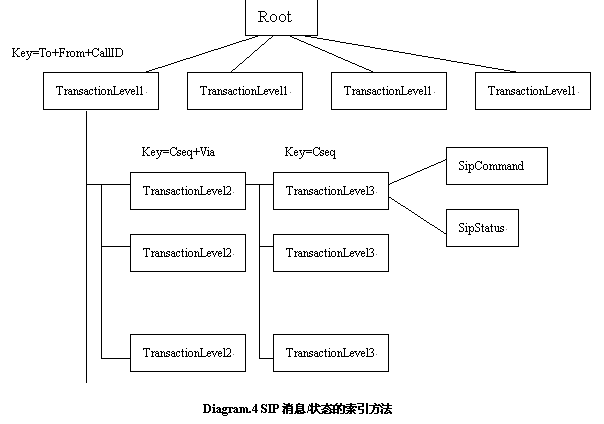

　　HASH隊列的抽象：在這里有三個用于表示HASH表的類：
　　SipTransLevel1Node，SipTransLevel2Node，SipTransLevel3Node；

　　第一個是表的入口，它的組成由：目的地址 NameAddress源地址 From以及CallID三個部分疊加而成；

　　第二個是表的索引，包括CSeq和Via 路由表

　　第三個就是具體的消息對了，也就是一個呼叫命令組的列表；詳見下圖：


（點擊放大）

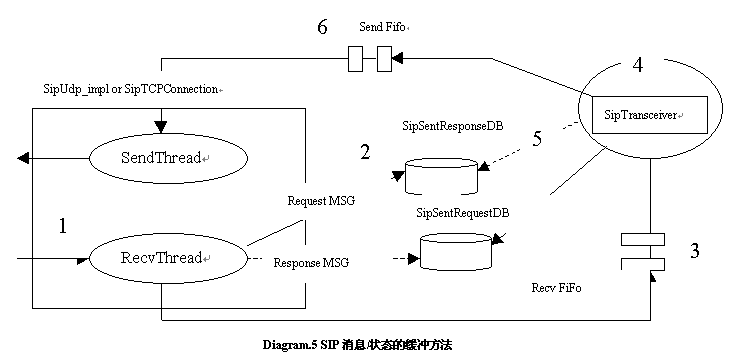

　　我們下面一一個簡單的例子來描述一下一個INVITE消息的處理過程：


（點擊放大）

A. 接收到一個Invite Message/發送一個180狀態的情況的情況：
　　1. 在UDP通道收到一個INVITE消息
　　2. 創建了一個InvMsg,同時發送到SipSentResponseDB中做備份，我們要檢查在這里有沒有重復的副本；
　　3．如果沒有重復，那么InvMsg就放入RecvFifo中，準備讓應用層進行處理；
　　4．應用層通過SipTransciever接收到了InvMsg并且做出相應的處理；
　　5．應用層產生了180回應到SipSentResponseDB中備份，
　　6．180在SndFifo中排隊，并且調用SipTransceiver中的SendReply方法回送消息

B.從對方接收到一個100（Trying）狀態的作為向?qū)Ψ桨l(fā)送Invite消息回應的情況：
　　1． 在UDP通道收到一個INVITE的狀態；
　　2． 創建了一個StatusMsg,同時發送到SipSentResquestDB中做備份，我們要檢查在這里有沒有重復的副本；
　　3．如果沒有重復，那么StatusMsg就放入RecvFifo中，準備讓應用層進行處理；
　　4．應用層通過SipTransciever接收到了StatusMsg并且做出相應的處理；
　　5．應用層產生了ACK回應到SipSentResquestDB中備份，
　　6．180在SndFifo中排隊，并且調用SipTransceiver中的SendAsync方法回送ACK消息,

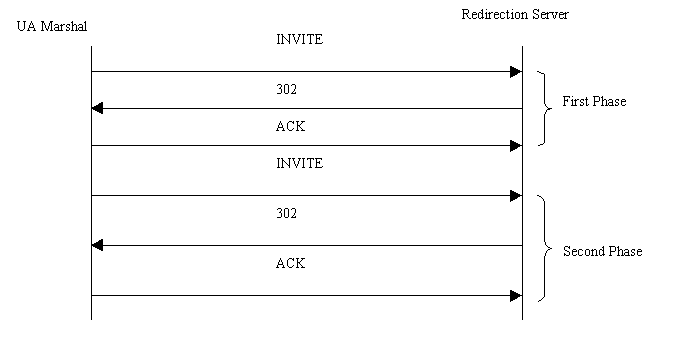

c.在存在一個呼叫重新定向的情況：
　　*我們下面來看一個更加復雜一點的情況：


（點擊放大）

1>SipSendtRequestDB::processSend方法：

　　我們可以做一個很簡單的舉例，大家就對這兩個方法有比較深入的了解了，可以以上面的Diagram1來做一個很好的例子比如，Marshal Server開始發送一個Invite的消息，由SipSendtRequestDB::processSend來進行處理，同時并且把這個消息裝入SipMsgContainer中，然后消息被插入到SipTransactionList隊列中:

　　topNode->findOrInsert(id)->val->findOrInsert(id)
　　最后放在SipTransLevel1Node,SipTransLevel2Node,SipTransLevel3Node形成一個新的節點。

2>SipSentRequestDB:: processRecv方法：
　　例如我們接收了一個回應100 Trying這個回應的處理自然落在下面的這個部分：
int statusCode = response->getStatusLine().getStatusCode();
if((statusCode < 200) ||
((SipTransceiver::myAppContext == APP_CONTEXT_PROXY) &&
(statusCode == 200) &&
(response->getCSeq().getMethod() == INVITE_METHOD) ) )
… …
retVal = new SipMsgQueue;
retVal->push_back(msgContainer->msg.in)

　　單純的把消息隊列返回上面的應用層；
　　后續的180(Ringing)也是如此直接返回應用層；
　　但是到了接受到200（OK），那么處理的方式就大不一樣了因?yàn)镺K以后命令交互階段已經告一段落，那么我們通過SipTransactionGC::instance()-> collect的后臺方法處理（Thread線程），根據Delay的時間的變化：如invCleanupDelay等等，刪除當前的一些隊列中消息所占用的內存(垃圾處理)，（具體處理機制可以參看SipTransactionGC::thread()這個后臺處理掉一些孤獨的消息，例如有Request沒有Response的等等，并且根據各個消息所占用的Delay時間來釋放他們）;

　　但是如果沒有收到200呢？假設我們收到了302（呼叫轉移）呢？(例如在上面Diagram 1中所表現的那樣)

答案在這里：
else if(response->getStatusLine().getStatusCode() >= 200)
{
if(level3Node->val->msgs.response)//這里是檢驗在消息隊列中是否有應答
//產生,也就是Diagram 1中的Second Phase的情況,(第二個Invite消息)
{
SipTransactionList::SipTransListNode *
curr = 0;
if(level3Node->val->myKey == INVITE_METHOD)
{
curr = level2Node->val->level3.getLast();
while(curr)
{
// look for the ACK message
if(curr->val->myKey == ACK_METHOD &&
curr->val->msgs.request)
{
cpLog(DEBUG_NEW_STACK,"duplicate message: %s",
msgContainer->msg.out.logData());
//通過第一個ACK來復制第二個ACK,使用上二者完全相同,
msgContainer->msg.in = 0;
msgContainer->msg.out =
curr->val->msgs.request->msg.out;
msgContainer->msg.type
= curr->val->msgs.request->msg.type;
msgContainer->msg.transport =
curr->val->msgs.request->msg.transport;
msgContainer->msg.netAddr =
curr->val->msgs.request->msg.netAddr;

msgContainer->retransCount = FILTER_RETRANS_COUNT;

break;
}
curr = level2Node->val->level3.getPrev(curr);
}

　　很明顯復制一個ACK消息準備進行下一個新的Invite的發送，當然這個是要在有ACK發送以后才可以進行，如果沒有那么我們可以假定ACK正處在Processing狀態；

if(!curr)
{
msgContainer->msg.in = 0;
msgContainer->msg.out = "";
msgContainer->retransCount = 0;
}
}
else
… …

　　在這個else下面所表示的處理機制是在第一個Message發送出去以后回應大于200的情況，也就是在Diagram 1中First Phase的情況,也就是發出第一個302的情況,在下面有一行語句:

　　msgContainer->msg.out=msgContainer->msg.in->encode()

　　它的主要目的是用于形成ACK應答,

　　另外后面介紹Marshal Server的時候向異地發送Invite的時候返回4XX的回應，一般都是4XX等惡名招著的Response不會有其他的，本地一般采取的處理就是向應用層匯報，并且消除Hash隊列里的所有駐留的消息。

　　大家可以根據上面介紹的方法實驗一下其他的情況,基本上都是合適的.
目前來說這個處理機制并不使最優的，特別是在服務器的狀態，某些情況事實上并沒有
一個具體的處理方法：例如4XX的回應，可能會造成超時等待過長。

2.6 在User Agent中的四個重要實例的Run方法:
　　HeartLessProxy的兩個Run方法都介紹完畢了，現在我們來看下面將要啟動的四個Run過程：

2.6.1 媒體設備啟動
　　DeviceThread->run(); //調用SoundcardDevice::hardwareMain(0)

　　第一個是調用Sound Card的處理進程，它最主要的用處是返回各種按鍵的處理信息，他的具體的作用可以參看程序，和具體的操作手冊，非常的簡單易懂，不用詳細介紹，不過要注意的一點是，在程序中，啟動按鍵事件的檢測是通過RTP/RTCP的事件觸發的，（很明顯，例如在通話的時候按下z表示掛機，必須是在有RTP/RTCP事件），說簡單了，沒有設備，鍵盤事件無法觸發。

2.6.2 啟動RTP線程，用于對RTP/RTCP包的接收和發送管理；
　　rtpThread->run //調用SoundCardDevice::processRTP()

　　參看RtpThread實例化的過程可以看出，實際上就是調用SoundCardDevice的processRTP過程。

SoundCardDevice::processRTP ()
{
… …
if (audioStack == 0)
{
… …
return;
}

bool bNothingDo = true;

RtpSessionState sessionState = audioStack->getSessionState();

if ( sessionState == rtp_session_undefined )
{
deviceMutex.unlock();
… …
return;
}
if( sessionState == rtp_session_recvonly ||
sessionState == rtp_session_sendrecv )
{
// audioStack就是RtpSession，在這里它是在構建這個聲音設備的時候，就創建它了。
//這里表示從一個創建好的RTP會話中接收一幀數據，
inRtpPkt = audioStack->receive();
if( inRtpPkt )
{
//這里的聲卡目前只能接受一種壓縮方式PCM，所以只能解析這一種最常用的，
if( inRtpPkt->getPayloadType() != rtpPayloadPCMU ||
//RTP的采樣頻率是否為要求的頻率，例如為20ms
inRtpPkt->getPayloadUsage() != NETWORK_RTP_RATE )
{
cpLog(LOG_ERR,"Received from RTP stack incorrect payload type");
}
//將數據輸出到聲卡，
writeToSoundCard( (unsigned char*) inRtpPkt->getPayloadLoc(),
inRtpPkt->getPayloadUsage() );
bNothingDo = false;

… …
}
}

// 這里是發送一幀數據；
if( sessionState == rtp_session_sendonly ||
sessionState == rtp_session_sendrecv )
{
int cc;
if( audioStack->getRtcpTran() )
{ //如果有發送零聲的情況，例如零聲回送被叫端，這里在OpRing里通過//sendRemoteRingback過程來實現向遠端回送零聲（sendRingback=True）
if( sendRingback )
{
cc = getRingbackTone( dataBuffer, RESID_RTP_RATE );
#ifdef WIN32
Sleep(15);
#endif
}
else
{//從聲卡中讀入一幀數據，按照cfg文件中規定的采樣標準
cc = readFromSoundCard( dataBuffer, RESID_RTP_RATE );
}
if ((cc > 0) && audioStack)
{//將這幀數據（毛數據，未壓縮的作成RTP包發送出去）；
audioStack->transmitRaw( (char*)dataBuffer, cc );
bNothingDo = false;
}
… …
}
}
… …
deviceMutex.unlock();

return;
}

2.6.3 合法用戶列表的獲�。≧edirection Server專用）

　　第三個過程是featureThread->run,，這個過程主要是用在向重定向服務器（Redirection Server）和Provisioning Server中的Feature線程，它實質上是調用 subscribe -Manager->subscribeMain,主體程序部分是向Provisioning Server發送Subscribe消息，在這個循環中會反復的發送SubScribe消息到Provision Server中去，稍后我們要介紹的UaBuilder::handleStatusMsg（UaBuilder::processSipEvent中）過程會將會處理從Provision Server 返回的Notify消息，關于Subscribe/Notify消息對的介紹我們可以參看在Vocal中的相關介紹，它的作用范圍是在一個普通的UA向Marshal Server進行注冊或者是證實的時候，Marshal Server同時向Redirection Server發出Register消息，并且由Redirection Server向Provisioning Server發送Subscribe消息，對用戶列表進行檢測；我們可以舉一個例子來說明這個過程：



（點擊放大）


我們來看Diagram.7

1> 在A階段當啟動Redirection Server（RS）的時候，RS向Provisioning Server(PS)發送SubScribe消息，取得合法的用戶列表；
2> 在B階段，UA端向Marshal Server發送Register消息，以確認自己是否在合法用戶列表內；
3> 在C階段，RS將通過Subscribe/Notify命令對把該用戶的呼叫特性列表（呼叫等待，呼叫轉接，語音郵件，呼叫前轉，禁止呼叫等信息）得到該用戶的呼叫特性；
我們?cè)赗edirection Server這一章內將詳細介紹Subscribe/Notify命令對。

2.6.4 監測線程：
　　一個調用的RUN方法loadGenThread->run是一個監測線程，檢查各種回應和請求消息，并記錄在LOG文件中。

2.6.5 自動呼叫
　　在loadGenThread->run后面的程序?qū)崿F(xiàn)了一個自動在預定時間內發送INVITE消息的過程，大家有興趣可以參看OpAutoCall類，當在UserAgent::Run()中通過檢測Cfg文件，通過setLoadGenSignalType(LoadGenStartCall)設定了一個公共變量以后，我們可以發現系統將自動進入OpAutoCall操作，并且啟動INVITE開始呼叫。


（點擊放大）

　　好了，通過上面的介紹后我們需要知道如何讓系統進入Idle狀態，在這個狀態中系統處于一種"等待"的狀態，接收本地的命令輸入，和遠端的消息；這個狀態是所有后續狀態的一個初始階段，在上述程序中我們可以在processSipEvent過程中找到handleCallWaiting子程序，就在該過程中讓系統進入Idle狀態；見下面的程序：
… …
if ( UaConfiguration::instance()->getLoadGenOn() )
{
callInfo->setState
( stateMachine->findState( "StateAutoIdle" ) );
}
else // LoadGen is off
{
if( handleCallWaiting( callInfo ) )
{
return true;
}
… …

（未完待續）

在Vovida的基礎上實現自己的SIP協議棧（三）

作者供稿 CTI論壇編輯

作者聯系方法：lu_zheng@21cn.com


分類信息:     文摘
