上海聯通BOSS系統基礎設施“云”化建設

2010/06/12

　　隨著3G 及全業務時代的來臨，電信企業的BOSS系統（Business and Operation support system, 電信業務運營支持系統）也隨之面臨著硬件需求急劇膨脹、投資維護成本相對短缺的困境。如何最大化地利用基礎設施資源，靈活動態地分配計算資源與存儲資源，如何提高系統投資有效率，降低維護成本，簡化日常維護等問題成為各大運營商亟待解決的問題。

BOSS系統組網圖


　　上海聯通針對以上問題，在BOSS系統基礎設施的集約化建設中引入云計算理念與虛擬化技術，通過動態LPAR（Logical Partitioning）和統一存儲技術，實現了多應用系統基礎設施的統一承載與資源動態調配，為逐步打造內云IaaS(Infrastructure as a Service)平臺，實現云計算的落地應用探索出了一條可行之路。

　　“云”化方案的關鍵技術

　　項目關鍵技術之一：主機虛擬化。主機虛擬化可以打破操作系統和物理硬件的一對一互相倚賴關系，實現統一物理設備上多個應用系統間計算能力按需分配，動態調整，同時確保系統間的有效故障安全隔離。LPAR中的動態邏輯分區（DLPAR）+微分區技術，將一臺服務器劃分成多個獨立運行的“虛擬”服務器，使得每個分區都擁有屬于自己的CPU、內存和IO資源并根據需要分別部署不同操作系統及應用程序。當因業務高峰對計算能力發生緊急擴容需求時，可在業務不中斷的前提下，根據預先設置的閥值，以0.1CPU為最小單位，進行計算能力的自動調配。

　　項目關鍵技術之二：存儲虛擬化。統一存儲技術在業界已相當成熟，最常見的三種存儲虛擬化方式為：交換架構虛擬化、磁盤陣列虛擬化以及整合到應用設備內的虛擬化。本項目采取的是基于交換架構的網絡存儲虛擬化實現方案，即通過異構存儲管理軟件SVC(SAN Volume Controller)，在不影響現有SAN網絡的情況下，兼容新存儲設備并充分利舊老存儲設備，實現多個應用系統共享存儲資源。從而打破了各個獨立的SAN存儲數據孤島，實現存儲資源的統一監控與按需調配，提高了資源利用率，簡化了管理界面，強化了應用的可用性。

　　項目關鍵技術之三：I/O虛擬化。本項目通過邏輯分區LPAR中的虛擬 I/O 技術，實現了多個邏輯分區LPAR在不同時段共享I/O物理設備。虛擬I/O服務器可以把邏輯虛擬資源（SCSI、網卡）等I/O設備分配給不同分區，實現多個分區共享物理板卡，從而節省了硬件投資，也提高了分區的靈活性。

　　BOSS系統“云”化建設方案

　　上海聯通基礎設施建設項目，實現了OSS域內電子運維、資源管理、GIS應用及綜合網管4大核心系統，BSS域內IT網管、聯機指令、CRM接入服務器、BILLING接入服務器、PRM系統5個關鍵應用的統一硬件建設。

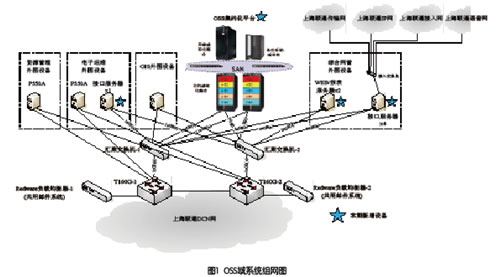

　　通過對各應用日常硬件需求和高峰硬件需求的充分調研分析，考慮各應用高峰資源需求平衡及各類數據和應用的相互獨立，在OSS域，我們將電子運維、資源管理、GIS應用及綜合網管4大系統的應用程序和數據庫服務器在兩臺集約化主機中交叉部署，并在兩臺主機中實現雙機互備。在資源分配時，先對一臺主機的每個分區的分配固定數量的CPU內核，并預留出一定數量的共享CPU資源。當某個分區的資源緊張時，可以將共享資源或其它分區的富余資源劃分到此分區，支援此分區的業務處理；在業務高峰期過后，又可以將資源歸還給共享資源池或原有分區，也可調配到其它緊張的分區。這種分區之間的資源調撥，通過動態邏輯分區（DLPAR）技術自動實現，無需停止或重新啟動操作系統，從而保證了業務的可連續性。OSS域系統部署如圖1所示。

　　在BSS域，我們將聯機指令系統、IT網管系統、CRM系統等5個應用的硬件需求進行了綜合整體考慮。從系統安全角度，將整體硬件的部署分為DMZ區和核心區兩大塊進行部署。同時，將各應用系統的接入層、展示層、邏輯交易層及數據訪問層進行交叉部署,雙機互備。在實現應用系統的負載均衡及計算能力的均衡利用的同時,一方面消除了各應用系統的單點隱患，另一方面確保了DMZ區和核心區的各邏輯層的硬件資源靈活可擴展。

　　“云”化項目建設的實施效果

　　上海聯通BOSS基礎設施的建設項目，通過引入云計算理念與技術，在滿足各應用同性能TPMC需求和安全冗余保障的條件下，大幅提升了投資效益。項目預計投資為2300萬，實際累計節約硬件投資500多萬元，占投資總額的22%。每年降低能耗超過50%，機房空間節省了30%，續保成本每年減少約37%，碳排放量降低31%。在大大簡化系統總體架構的同時，也減少了后期維護工作量，實現了建設人員、維護人員的合理復用。

　　通過該項目的建設，上海聯通也探索出了一條項目管理、項目建設、項目維護的創新之路。通過兩個“分離”，即：應用系統建設和基礎設施建設分離、應用系統維護和基礎設施分離，逐步形成了專業規范的分層維護體系，實現了人員的充分復用，促進了不同部門、不用應用建設單位之間的高效協同，實現了設備資源和人力資源的最大化利用。該項目從2010年1月份上線以來，有效滿足了業務運營和網絡運營的基礎設施支撐需要，加強了BSS及OSS系統的安全性和穩定性，提高了各類資源的利用率，提升了投資有效性，是上海聯通在嘗試云計算落地，逐步打造內云IaaS(Infrastructure as a Service)平臺，從管理創新和技術創新兩方面成功邁出的第一步。

通信世界周刊
