高清混合系統在行政會議中心的應用

2010/08/13

　　隨著改革開放和科學技術的不斷提高，信息化基礎設施建設是政府單位不可分割的一部分，而信息化會議系統建設同樣也不例外。智能化信息數字辦公系統即將替代傳統模擬產品進入數字化、網絡化、智能化時代。因此，行政會議中心將是政府黨政信息數據交流必不可少的辦公場所，而且使用率會越來越頻繁,并隨著社會的發展多媒體信息數據交流不斷加大，對視頻的清晰度、分辨率、對比度的要求不斷提高，數字高清系統將逐漸取代模擬標清系統稱為行政會議中心的“新寵”。

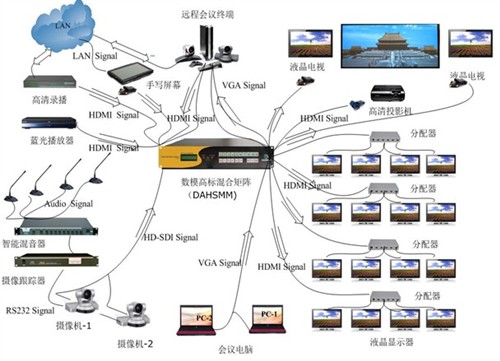

高清混合系統在行政會議中心的應用

　　作為業界領先的多媒體視頻切換及傳輸設備與解決方案提供商，凱新創達的高級行政會議室解決方案由數字高清攝像跟蹤系統、高清錄播系統、高清視頻播放設備（高清真彩手寫屏幕、PC電腦、DVD播放器）、高清遠程會議系統、高清大屏幕顯示、高清輔助顯示系統、數字高清液晶升降系統、高清交互平臺、數模高標混合切換系統及數字高清遠傳系統組成。

　　卓越功能

　　1、多媒體顯示可實現16：9寬屏幕1080P@60Hz真彩數字高清大屏幕顯示

　　2、具有畫中畫、浮顯、雙流顯示和合成顯示技術

　　3、具有遠程會議數字高清16畫面分割顯示和輔助數字高清本地顯示

　　4、具有自動語音攝像跟蹤、觸摸攝像自動跟蹤和視頻同步自動切換功能

　　5、具有本地和遠端會議歷史數字高清視頻采集和錄制功能。

　　6、具有模擬標清信號、模擬高清信號、數字高清信號、數字標清信號自動識別、自動轉換數字高清顯示功能，支持任意路由顯示

　　7、具有全自動控制和自動切換功能，可實現無人值守

　　8、可實現多種方式控制功能、紅外遙控、中控觸摸屏幕、遠程控制、PC電腦本地RS232控制，面板控制等等

　　9、可實現7天24小時全天候工作，部分設備帶有雙電源冗余熱備份功能

　　10、具有真彩高清液晶桌面顯示功能和主席觸摸板手寫功能，可實現無紙辦公

　　11、節約設備成本、實施成本和運營成本

　　設計原則

　　在高級行政會議室數字高清系統輸入端設備主要有數字高清攝像跟蹤系統、高清錄播系統、高清視頻源、遠程會議終端五部分組成。

　　數字高清跟蹤系統主要高清1080p攝像機（可采用SONY HD1 1080p@30Hz 數字接口HDSDI輸出，模擬接口YPbPr輸出；AnWeil PRO-HD系列攝像機1080P60Hz 數字接口HDMI輸出、模擬接口YPbPr輸出）、攝像跟蹤器、混音器、鵝頸電容話筒組成。

　　跟蹤部分可以采用智能混音技術（日本Audio-technica、美國GDS等），也可以采用數字手拉手技術(德國BOSCH、中國快捷、中國臺電等)；高清播放設備，包括藍光DVI播放器、個人電腦和輸入手寫屏幕；遠程高清會議系統支持POLYCOM、TANDBERG等主流視頻會議產品。輸出端主要由大屏幕主顯、輔助顯示和錄制系統構成，屏幕大小和輔助顯示的選擇主要根據房間的大小、最遠可視觀眾、房間的高度和可視內容來決定。錄制系統主要DVD錄像刻錄一體機或硬盤錄像機構成。

　　系統設計的關鍵在于中間路由設備的選擇，它關系到整個系統的穩定性和兼容性。數字高清系統一個非常重要的特性是系統的“一貫性”（也稱為“短板效應”），要求整個系統的設備必須都能夠支持到數字高清的要求，其中任意一個環節不支持都不能稱得上是數字高清系統，整套系統的性能和指標取決于系統中最薄弱的那個環節。

　　在會議系統設計中我們經常會有各式各樣的視頻接口和視頻信號接入，例如CVBS的模擬標清視頻信號（CVBS 全程Composite Video Broadcast Signal復合視頻信號）常見于標清設備DVD、標清攝像、標清遠程會議終端等等，常見的PC電腦上的VGA模擬標清信號、DVD和模擬遠程終端的Ypvpr和RGBHV可實現模擬高清信號、高清攝像機和廣電常用的SDI\HDSDI\3GSDI的數字標清、數字高清的設備、大屏幕和終端設備常用的HDMI和DVI的高清數字信號等等。各種各樣的視頻格式、視頻編碼技術給系統的兼容和傳輸距離上制造了麻煩。因此路由設備的選擇是非常重要的一個環節，在考慮系統是不但要考慮信號的轉換、兼容性、傳輸距離、性能、功能特性，還有考慮系統的造價和施工問題。

　　在數字高清系統中間部分設計中，除遵循“一貫性”原則外還有考慮系統的穩定性、擴展性、易維護性、兼容性和先進性原則，而且還要符合現代會議系統整體設計原則，提出系統的數字化、網絡化、智能化、模塊化和高度系統集成化。

　　凱新創達行政會議中心解決方案采用Kensence H-Mix系列矩陣輕松實現了：

　　1、數字、模擬、高清、標清的混合輸入，數字高清輸出，實現高清HDTV 720@60Hz,1080i@60Hz,1080p@60Hz 16：9 真彩高清視頻顯示，系統采用無壓縮視頻傳輸路由。

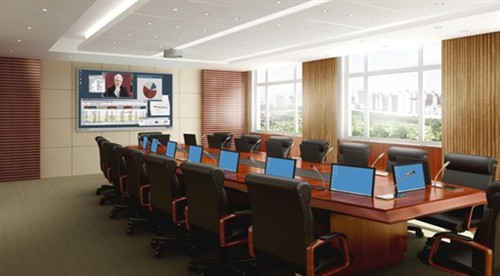

高清混合系統在行政會議中心的應用

　　2、數字高清傳輸不守距離顯示，可以采用普通五類雙絞線傳輸可以傳輸60米高清視頻信號，采用單根多模方式傳輸可以傳輸350米，采用四芯多模傳輸可以傳輸1公里，采用四芯單膜傳輸可以傳輸10公里至30公里高清視頻信號。

　　3、兼容性強大，可以支持多種分辨率，多種制式。例如，4：3、16：9、5：4的大屏幕顯示，更快兼容多種視頻分辨率，并自動讀取EDID信息，自動識別擴展設備及其自動適用分辨率。

　　4、強大的第三方控制能力、具有多種控制方式例如：RS232串口控制，可以連接中央控制系統或PC電腦進行控制；紅外遙控功能，可以采用紅外遙控器對設備進行紅外遙控功能，網絡控制能力，可以通過LAN局域網或WAN廣域網對多臺矩陣群體進行控制，實現遠程集中控制，并可以兼容網絡控制系統，開放的控制協議更方便的被網絡系統能夠控制，可視化操作軟件可直觀控制；多功能前面面板控制可以根據LCD可視狀態操作，并具有一鍵調用預設和一鍵全切功能。

　　5、強大的安全保護措施、所有數字高清接口多可以實現熱插拔操作，雙電源熱備份功能更是可以7天24小時全天候連續工作，HDCP(High-bandwidth Digital Content Protection,中文名稱是“高帶寬數字內容保護),可以顯示影視大片和防盜版措施，DDC2B協議標準可以實現雙向傳輸視頻和控制數據，系統更加安全可靠。

　　6、全數字8通道高清晰音頻傳輸,采樣頻率為192KHz,24比特?zé)o壓縮音頻，可以兼容輸出Dolby Digita 5.1，Dolby TrueHD 和 DTS-HD Master Audio的數字環繞影視高保真音頻。

　　7、超強的帶寬設備由原來TMDS連接帶寬從原來最高165MHz提升到340MHz，設備帶寬由原來4.96Gbps提升到了10.2Gbps，視頻的表現域更加強大。

　　8、色彩深度更加逼真，色彩更加鮮艷逼真，可支持24bit/30bit/36bit/48bit的（RGB或者YCbCr，X.V.Colour技術）色深�？梢詡鬏斏A更加精確的圖像，每種原色的由原來的8bit色深（2的8次方×2的8次方×2的8次方=16.7M種顏色），提升到10 bit色深（2的10次方×2的10次方×2的10次方=10.7億色）,已經非常接近人眼能分辨的色彩極限。
