GSM模塊收發中文短消息的關鍵技術

王洪瑞 權愛榮 肖金壯 2008/12/03

引 言

　　手機短消息服務SMS(Short Message Service)是全球移動通信系統GSM(Global System for Mobile Communi-cation)的一項基本業務，它利用信令信道傳輸，不用撥號建立連接，直接把要發的信息加上目的地址發送到短消息服務中心(service center)，由短消息服務中心再發給最終的信宿，是目前應用最廣泛的一種通信方案。目前，隨著手機的廣泛使用，SMS服務以其傳遞信息方便快捷、價格低廉而越來越受人們的關注，已經廣泛地應用于監控定位系統、無線報警、遠程維護及數據信息查詢等各個領域。

　　本文針對單片機通過串口發送AT指令控制GSM無線收發模塊，實現在不支持中文編碼的Text(文本)模式下接收中文短消息的軟硬件設計進行了研究，并利用數控模擬開關CD4052實現了單片機多個串口的擴展。

1 短消息基本原理介紹

1．1 GSM模塊介紹

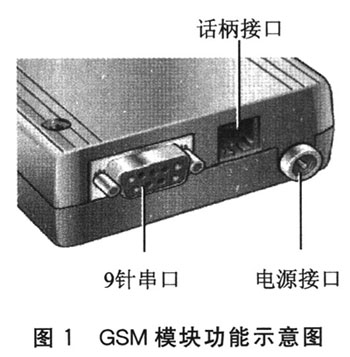

　　目前，市場上GSM模塊種類很多，但功能、用法基本相同。本文中使用了Siemens公司生產的TC35i模塊。該模塊與GSM2／2兼容，提供 雙頻(GSM900／GSM1800)和RS232數據接口，外部提供9針串口及話柄接口(支持語音)，如圖1所示；通過AT命令來傳輸數據、語音和短消息等，方便用戶開發和設計。

1．2 短消息AT指令

　　AT指令用于由終端設備(TE)或數據終端設備(DTE)，發送到終端適配器(TA)或數據電路終接設備(DCE)。設備通過發送AT命令來控制移動臺，并與GSM網絡業務進行交互。通過AT命令可進行呼叫、短信、電話本、數據業務、補充業務等方面的控制。本文中由單片機發送AT指令來控制GSM模塊接收和發送手機短消息。

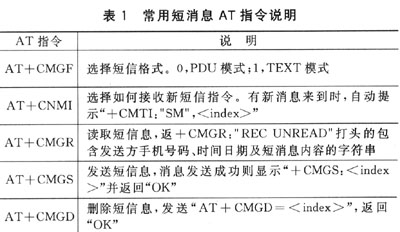

常用短消息相關AT指令及說明如表1所列。





1．3 收發短消息的模式

　　目前，接收和發送SMS信息常用的模式主要有兩種：Text(文本)模式和PDU(Protocol Data Unit，協議數據單元)模式。

(1)Text模式

　　Text 模式是純文本方式，可使用不同的字符集。該模式下信息傳送和接收的編碼比較簡單，但國內手機Text模式下不支持收發中文漢字字符的手機短消息。本文通過編碼轉換實現了GSM模塊在Text模式下收發中文短信息。

(2)PDU模式

　　PDU模式被所有手機支持，可發送中英文短信。PDU模式下可采用3種編碼方式，分別是7位、8位和UCS2編碼，分別用于發送普通的ASC Ⅱ字符、數據消息和Unicode字符。按照GSM07．05協議規定，手機短信息中的漢字編碼均采用Unicode碼。

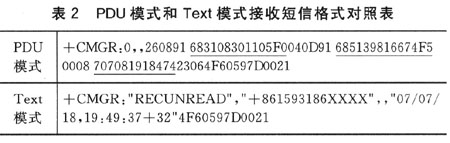

　　如表2所列，PDU模式中畫橫線部分依次為短信息中心號碼、發送短信方手機號碼以及發送短信的日期和時間。其代碼表示為將實際數據兩兩顛倒，例如實際短信息中心號碼應為“8613800311500”。短信內容“你好!”均為Unicode字符“4F60597D0021”。其他各項的具體說明見參考文獻。


　　經研究比較發現，所要提取的短信信息包括手機號碼、時間和短信內容。在Text模式下時間和日期均為ASCII碼，可直接讀取，只需將內容中漢字部分的Unicode碼轉換成國標碼；而在PDU模式下除漢字編碼轉換外，還需將號碼、時間部分編碼進行兩兩顛倒的轉換，才能得到所需的正確信息。故在系統設計中將GSM模塊設為T(mén)ext模式，更能簡化程序設計。

2 Unicode碼到GB2312碼的轉換

　　由于Unicode編碼和GB2312編碼之間沒有一一對應的線性轉換關系，用單片機控制代碼轉換只能采用查表方法實現，因此，需要建立Unicode碼和GB碼之間轉換的對照。中文簡體漢字有7 464個，一個漢字占2個字節，因此對照表需要29 856(7 464×4)的存儲空間。本設計中選擇P89V51RD型單片機，該芯片提供的1 KB RAM可以滿足存儲多條短信的要求。

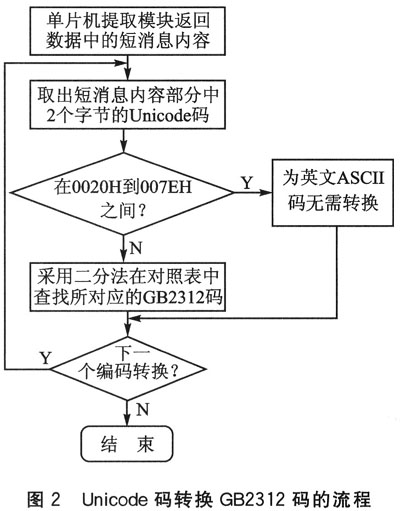

　　單片機通過串口與模塊連接后，發送讀取第一條新短消息指令：“AT+CMGR=1”。提取模塊接收的短消息后，先判斷其內容是否為ASCII碼。若為ASCII碼，則無需轉換直接讀�。环駝t，通過查表法查找其對應的漢字GB碼，實現不同編碼間的轉換。轉換流程如圖2所示。

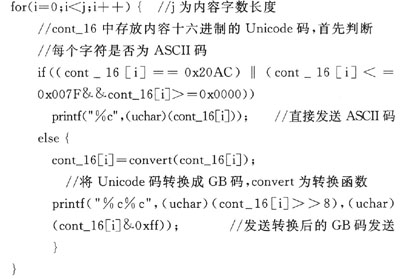

提取信息內容的部分程序如下：

　　采用二分查找法，其最壞查找次數為lg2(n+1)，對照表的長度n為7 464，故最壞查找次數約為13次。也就是說，一個中文編碼轉換最多經過13次比較查找即可完成，單片機控制能夠?qū)崟r(shí)完成。

3 單片機多串口的實現

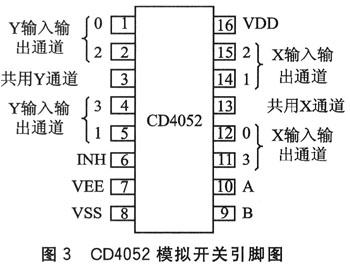

　　51系列單片機一般只有一個串行通路，通過串口與GSM模塊連接后，則不能再連接其他串口設備；而一些串口擴展芯片成本較高，連接也較麻煩。本方法利用數控模擬開關CD4052來做多串口擴展器，成本低廉而且接線簡單。其引腳排列如圖3所示。


　　CD4052具有4個獨立的通道數據選擇器，有A、B兩個輸入端和一個禁止輸入INH，通過A、B的4種二進制組合狀態來選擇4對通道中的一對。

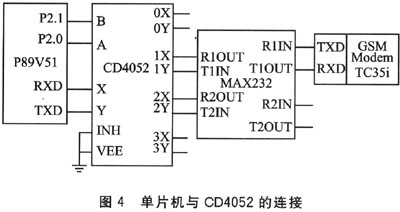

　　本設計中，A、B分別占用P2．0和P2．1口，P2=0x01則選通模塊串口，P2=0x02則接通其他串口設備。當INH為1時，所有通道均關閉。X、Y分別連接單片機的RXD和TXD，則可將一個串口擴展為4個，具體接線方法如圖4所示。


　　CD4052實際上是2個一分四的數據分配器，所擴展的串口均是全雙工異步工作模式，具有很高的工作速度，方便地實現了一片單片機多個串口的擴展能力。以Siemens公司的TC35i GSM模塊為編程對象，通過P89 V51單片機進行控制，構建了實際系統，實現了編程過程以及系統串口擴展等，有效地接收并完成中文短消息代碼的轉換，驗證了上述構建思路的可行性和正確性。



結 語

　　單片機控制GSM模塊在Text模式下接收手機中文短信息，其編碼轉換格式較為簡單，并有較高的轉換速率。對于終端接收中英文信息的項目，采用本文所研究的單片機控制GSM模塊收發短消息技術，實現簡單，成本較低，可直接嵌套使用。另外，經擴展后單片機可同時與其他串行設備相連，例如與串行打印機相連，即可直接打印出手機信息內容。在車輛監控系統、倉庫監控系統及儀器數據遠傳等方面，也能很好地結合本技術。
