本地網絡軟交換系統測試建議概述

楊海濤 2006/10/17

　　分析了軟交換與NGN的關系，簡單介紹了軟交換系統測試，并從軟交換測試的角度對軟交換相關標準的制定提出了建議。

1、引言

　　下一代網絡（NGN-NextGenerationNetwork）是基于分組的網絡，它使用多種具有QoS（Qualityof Service）服務質量保證的寬帶傳送技術，提供包括電信業務在內的各種業務。NGN具備業務與控制分離、控制與承載分離的特征，具有通用移動性的功能，用戶通過NGN能夠靈活、自由地接入不同的業務提供者。軟交換網絡以軟交換設備為呼叫控制核心，在分組交換網上提供實時語音和多媒體業務的網絡，軟交換網絡是NGN實現方式之一。

　　軟交換系統包括本地網軟交換和長途網軟交換。本文主要介紹本地網軟交換系統的測試，文中的軟交換網絡均指本地網軟交換網絡。軟交換系統測試包括：軟交換組網設備的測試和軟交換組網設備所支持協議、各種業務、計費功能、網管系統以及軟交換網絡間互通的測試。

2、軟交換系統測試

2.1設備測試

（1）設備組網結構

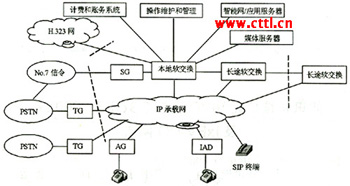

　　軟交換組網設備主要包括：軟交換設備（Softswitch）、信令網關（SignalingGateway）、應用服務器（ApplicationServer）、媒體服務器（MediaServer）、綜合接入媒體網關（Integrated Access Media Gateway）、中繼媒體網關（Trunk Media Gateway）、綜合接入設備（IAD）等。圖1所示為軟交換系統測試邏輯組網圖。

圖1 軟交換系統測試邏輯組網圖

（2）測試內容及方法

　　設備測試的內容主要包括：基本功能測試、統計功能測試、網管功能測試、性能測試、可靠性測試以及時鐘同步測試等幾大項。其中，基本功能測試主要針對各個設備在軟交換組網中所具備的基本能力進行，例如：軟交換設備主要針對呼叫控制與處理功能、對下級設備管理功能等能力進行測試；中繼媒體網關主要針對語音處理、資源控制等能力進行測試；信令網關主要針對設備組網能力、屏蔽功能等進行測試。在測試過程中，需要根據不同設備的不同功能，構造環境進行測試。

　　由于軟交換組網中每個設備所具備的能力互不相同，所以各個設備的統計功能測試側重點也互不相同，軟交換設備側重于話務統計，中繼媒體網關更關注鏈路統計，而對于信令網關來講，消息數量統計是一個必不可少的功能。在測試過程中，可以在網絡中撥打一些呼叫，操作一些業務，來驗證各個設備的統計功能。

　　網管功能測試主要針對設備的網元管理功能測試，主要包括SNMP協議（SimpleNetworkManagementProtocol，簡單網絡管理協議）測試，配置管理測試、故障管理測試、安全和日志管理測試等。此項測試需要對設備進行配置管理的操作，并驗證生效。故障管理測試中，可以人為設置一些設備故障，驗證設備告警功能。在設備上進行的操作和告警，都應保存在日志當中。

　　設備的性能決定了網絡的容量和處理能力，因此，性能測試對于設備測試來說，是一個必不可少的部分。其中，軟交換設備的性能最為重要，軟交換設備的性能測試包括設備啟動時間、容量、呼叫建立時間、長時通話和呼叫處理能力測試，軟交換的這些性能給軟交換網絡的性能定下了基調，整個網絡的性能設計都是以軟交換設備性能為基礎，在同一軟交換網絡中，其它組網設備的性能都應該適應并符合軟交換設備的性能要求。此項測試需要呼叫發生器配合，模擬呼叫。

　　作為一個電信級設備來講，軟交換網絡中的設備應該具有相當高的可靠性�？煽啃詼y試包括系統啟動測試，冗余備份測試、熱插拔測試、系統及設備故障恢復時間測試、設備升級測試等。對于設備的主控板，應該要求能夠冗余備份和熱插拔，并且在操作過程中不影響正常呼叫。

　　軟交換系統測試中，各個組網設備均要求時鐘同步測試。此外，由于現在軟交換系統組網設備均為IP承載，越來越多的設備制造商將NTP時間同步功能加入到設備當中，以滿足計費和即時話單的需求。因此，隨著NTP時間同步功能需求的添加，在時鐘同步測試中，也應該增加時間同步功能的測試。

　　此外，軟交換系統組網設備測試還應包括對軟交換設備和信令網關等網絡中的關鍵設備的消息跟蹤功能進行測試，很多情況下，設備的消息跟蹤功能會整合在網管功能中，可以與網管功能測試同步進行。

2.2協議測試

　　軟交換的標準、協議是網絡融合的關鍵�，F(xiàn)在包括設備制造商、業務提供者在內的業界都在為標準制定工作而努力，希望把先進業務、語音應用引入到數據網中，并能和傳統網絡順利融合。軟交換網絡中，主要涉及到的協議有H.248協議、MGCP協議、SIP協議、SIP-I協議、BICC協議、M3UA協議、M2UA協議等。

　�。�1）設備間協議接口

　　協議測試主要針對各個設備接口對協議的支持性進行測試，下面來分析一下設備接口所支持的協議：

軟交換和應用服務器之間采用SIP協議。

軟交換和軟交換之間采用SIP/SIP-I或BICC協議。當軟交換網絡僅支持傳統POTS終端來提供傳統話音業務時，軟交換之間可以采用BICC或SIP-Ⅱ協議；當軟交換網絡同時支持傳統POTS終端和SIP終端時，建議軟交換之間采用SIP/SIP-I協議。

軟交換和媒體服務器之間采用媒體控制協議，具體可采用SIP協議、H.248協議或MGCP協議。

軟交換和信令網關之間使用信令傳送協議（SIG-TRAN），在IP網上傳送No.7信令的高層信令信息（TUP/ISUP/SCCP），具體SIGTRAN協議為No.7信令MTP第三級用戶適配層（M3UA）協議。

軟交換和中繼媒體網關（TG）之間的接口，主要完成媒體網關控制、資源控制和管理功能。該接口協議為H.248或MGCP協議。

軟交換和接入網關（AG）之間的接口主要完成媒體網關控制、資源控制和管理功能。該接口協議為H.248或MGCP協議。

應用服務器／應用網關和媒體服務器之間的接口可采用SIP協議、H.248協議和MGCP協議。

應用服務器／應用網關和信令網關之間的接口可采用INAP協議，應用服務器／應用網關通過信令網關與現有的智能網的SSP/IP等設備互通，通過INAP協議分別向軟交換用戶提供智能網業務。

軟交換和IAD之間的接口可采用H.248協議和MGCP協議。

（2）測試方法

　　在軟交換系統測試中，協議的測試是針對系統支持協議進行的，沒有必要針對每種設備進行協議測試。在進行MGCP，H.248，SIP協議測試時，需要使用儀表分別模擬MG和MGC進行測試。首先，儀表與軟交換連接，模擬MG（IAD，AG，SIP終端）與軟交換互相發送接收消息；儀表與MG連接，模擬軟交換與MG互相發送接收消息。

　　在協議測試中使用儀表，除了正常的消息流程需要檢驗外，還需要檢驗一些異常消息流程。

2.3業務測試

　　軟交換系統測試中的業務測試包括基本業務測試、補充業務測試、基于軟交換的智能網業務測試、第三方業務測試、其它業務測試。

（1）基本業務測試

　　基本業務測試的內容主要包括正常呼叫流程和異常呼叫流程。正常呼叫為端到端用戶的呼叫接續、通話、掛機（分為主叫掛機和被叫掛機）；異常呼叫流程包括被叫用戶忙、被叫用戶號碼為空號、被叫無應答三種情況。針對這幾種流程，在各種終端間，兩兩排列組合進行測試。終端包括IAD（MGCP或H.248）用戶、AG（MGCP或H.248）用戶、SIP終端。

（2）補充業務測試

　　補充業務測試包括：主叫號碼顯示、主叫號碼顯示限制、無條件呼叫前轉、遇忙呼叫前轉、無應答呼叫前轉、用戶不在線呼叫前轉、呼叫等待、呼出限制、三方通話、縮位撥號、熱線業務、免打擾業務、鬧鐘服務、查找惡意呼叫、缺席用戶業務、遇忙回叫業務、號碼限呼業務、主叫線識別限制臨時預約、主叫線識別提供臨時預約等。

　　補充業務的測試，對于業務使用者來說，也要按照不同終端分別進行測試。例如：在前轉業務測試時，要分別用IAD（MGCP或H.248）用戶、AG（MGCP或H.248）用戶、SIP終端注冊前轉業務進行測試。有些需要拍叉簧的業務并不適用于SIP終端用戶（如呼叫等待、三方通話、查找惡意呼叫等業務），不要求SIP終端支持。

（3）基于軟交換的智能網業務測試

　　基于軟交換智能網業務指的是軟交換利用智能網平臺（一般整合在AS中）開展的業務。目前，行標沒有對其作出明確的定義。運營商對這部分的業務需求現在明顯增大，在現網也開展了很多基于軟交換的智能網業務。由于目前對此類業務沒有明確的規范，因此，對此類業務的測試主要是功能性的驗證。

　　基于軟交換的智能網業務目前主要包括：彩鈴業務、Web800業務、統一賬戶業務、預付費業務、點擊撥號業務等。以彩鈴業務為例，對其主要基于業務功能進行驗證：

終端用戶可以為自己申請并定制一段個性化的回鈴音，當被呼叫時，若該用戶示閑，則主叫用戶將聽到該回鈴音，用戶摘機后，正常通話。

申請該業務的用戶可以根據自己的喜好和需求定制回鈴音，回鈴音可以是一段動聽的音樂、一段錄音或一段廣告語等。

（4）其它業務測試

　　軟交換系統還支持其它一些特色業務包括：IPCentrex業務、視頻業務、話務臺業務、私網穿越等。該業務的功能主要有：

IPCentrex業務

視頻業務

話務臺業務

私網穿越

2.4網管系統測試

　　軟交換系統如果具備系統網管的話，可以對網管系統進行測試。測試的主要內容包括：對網絡連接的管理、對軟交換網絡中各個網元的管理、性能管理、故障管理、安全管理、日志管理等。網管系統應該支持圖形界面管理。

2.5計費功能測試

　　計費功能測試可以和業務測試同時進行。在測試各個業務的同時，查詢相對應的業務操作的話單，要求話單內容準確、詳盡。

　　一些特定業務的話單可能需要特殊的計費系統來完成（如智能網業務的計費，在測試時，需要針對業務的特殊性，對特殊的話單進行比對驗證）。

2.6互通測試

　　互通測試主要驗證同一生產廠家或者不同生產廠家制造的軟交換之間可以順利連接并開展業務�；ネy試分為兩部分：

協議互通。采用儀表模擬其中一個軟交換和另外一個軟交換進行協議上的互通。

業務互通。業務互通主要靠兩個軟交換間進行基本業務、補充業務和視頻業務的操作來驗證互通性能。

3、結束語

　　隨著軟交換技術不斷的更新，一些新的設備和業務不斷的補充到軟交換網路中，軟交換測試現在面臨著的問題是測試標準跟不上軟交換技術的更新。因此，只有不斷跟蹤先進技術，推出統一的軟交換相關技術和測試標準，才能使軟交換測試真正起到規范軟交換系統，促進網絡融合的目的。
