網絡、終端、QoS都考慮

2004/03/15

　　視頻會議的產生給人們提供了極大方便，但眾所周知，我國幅員遼闊，經濟發展不平衡，發達地區網絡環境相對好一些好，欠發達地區網絡環境差一些，采取不同的組網方案價格也相差甚遠。那么，不同的網絡條件下企業如何架構視頻網絡？對網絡、對產品，如何作出選擇呢？

　　網絡的選擇

　　一般來講，構建視頻會議系統可有H.320系統和H.323系統兩種選擇。H.320系統網絡可包括如E1、V.35、ISDN線路。E1、V.35線路價格昂貴，一般為政府、金融等部門專有；ISDN價格相對低廉，但是因為ISDN在我國沒有得到充分發展，對企業來講也不是一個好的選擇。H.320系統不適合企業構建視頻會議系統，而H.323系統是一個現實的選擇。

　　就H.323來講，企業存在ADSL、電信專線、衛星網絡等多種選擇。H.323基于IP網絡，IP網絡雖然是總線型的網絡，但從H.323視頻會議系統組網來說，依舊同H.320視頻會議系統一樣，是星型網絡，如圖所示，所有的終端數據都匯集到MCU處。這樣對視頻會議系統組網就提出了要求，如果MCU以下共有6個終端，每個中端以B的帶寬開會，那么各個終端處的帶寬要求為B，MCU處的帶寬要求就為6B。

　　而實際視頻會議系統需要的帶寬到底有多大呢？沿用H.320系統的習慣，H.323系統開會的帶寬一般也是64k的整數倍。

　　這個帶寬是指召開視頻會議所采用的帶寬。視頻會議系統中帶寬占用主要由4部分構成：圖像、聲音、數據和信令，數據、信令占用的帶寬比較小，尤其是會議召開之后，可以忽略不計。聲音占用帶寬也不大，64k就足夠，聲音帶寬在整個會議中基本保持恒定不變。而視頻占用帶寬最大，變化也最大。造成整個視頻會議的帶寬在會議過程中是變化的，而且會因圖像運動量的多少而變化，甚至會超過召開會議時所限定的帶寬。所以，一般來講，要多留出10%左右的帶寬作保證。

　　目前，ADSL是一種非常方便的寬帶接入方式，數據傳輸是非對稱的，通常下行帶寬為2M，上行帶寬為384k，由于視頻會議系統是雙向的，所以要以384k為準，這樣的帶寬水平作為終端接入勉強可以，但是作為匯集點的MCU接入，就不行了。所以，選擇ADSL方案作為遠地終端的網絡解決方案是可行的，在MCU處還要想其他辦法，比如租用專線等。

　　中國電信、中國聯通提供的專線接入都是沒有QoS保證，實際帶寬要以實測為準。

　　終端的選擇

　　隨著多媒體技術，尤其是圖像、語音編解碼技術的發展，現在可以選擇的視頻會議產品也越來越多，有高清晰度產品、普通機頂盒、PC架構終端、桌面系統、軟件視頻等等，紛繁復雜的產品對網絡有什么要求？用戶又應該如何做選擇呢？

　　網絡環境好，可以選擇高帶寬、高清晰度產品，如MPEG2、MPEG4產品。MPEG2帶寬可達到2M至8M，具有4CIF的效果，這種圖像效果跟DVD效果相同，分辨率是常見視頻會議系統的4倍。缺點是要求的帶寬比較高，用戶的線路租用成本比較高。一個比較好的選擇是采用MPEG4的壓縮方式，可以在比較低的帶寬條件下，實現高畫質的傳輸，例如中太多媒體公司的2030和2130系列產品，在2M的帶寬下同樣可實現4CIF圖像效果，為用戶節省大量的帶寬。

　　網絡環境差，可以選擇低帶寬產品，側重H.261、H.263、MPEG4的產品，尤其是H.263，在低帶寬下比其他算法效果好。如果用戶網絡帶寬非常窄，對視頻會議設備的投入預算也比較小，可以考慮桌面系統、軟件視頻等解決方案，采用QCIF格式開會，不失為一種經濟實用的辦法。

　　產品的QoS策略

　　就具體產品設計來講，也有很多方面值得探討，很多專用的QoS技術可提高視頻會議產品的可視效果。

　　包排序技術 由于傳輸圖像、聲音數據所采用的UDP協議是沒有QoS保障的，所以在視頻會議應用過程中，終端收到的遠端數據包順序可能是亂的。比如，遠端終端發出來的包是按照1、2、3、4、5、6、7這樣的順序發出來的，經過了路由器、交換機等網絡設備，收到的順序可能變成了1、3、4、2、7、6，高品質的視頻產品會運用包排序技術，以保證設備在網絡條件不好的情況下的使用效果。

　　消除抖動技術 與包排序技術對應的是消除抖動技術，抖動在英文里叫做jitter，其含義是指數據包在時間上的抖動。有些數據，如聲音，包與包之間的時間順序很嚴格，在經過重重網絡設備之后，包之間的時間關系被打亂，即出現抖動，這個時候解碼設備，如MCU或終端，在處理數據之前需要先把時間順序恢復，即常說的消除抖動，以達到較好的效果。

　　視音頻同步技術 由于圖像包與聲音包大小不同，圖像包大，而聲音包小，經過網絡設備后，表現為圖像包延遲大，聲音包延遲小，這樣的數據如果直接解碼給用戶，就會出現圖像、聲音不同步現象。好的產品設計會考慮一些措施以達到視音頻設備的同步，如接收端增加或減少視、音頻的緩沖，通過增大延遲的犧牲而達到視音頻同步的目的。

　　帶寬自動適應 在網絡條件不好時，帶寬自動適應技術也可以有效地改善視頻會議效果。帶寬自動適應技術是指視頻會議系統定期察看當前收發數據包的丟包率，當丟包率超過一定閥值時，自動降低帶寬，保證較少的丟包，從而保證了視頻會議效果。

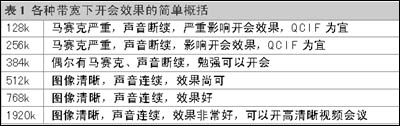

表1各種帶寬下開會效果的簡單概括

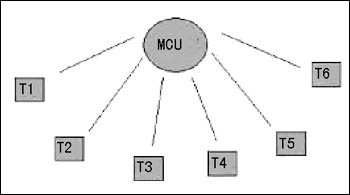

H.323視頻會議系統組網圖
