下一代互聯網關鍵技術IP QoS

姜明 2004/03/15

1.IP QoS產生的背景

　　互聯網源于美國國防部的ARPANET計劃。在上世紀60年代中期，正是冷戰的高峰，美國國防部希望有一個命令和控制網絡能夠在核戰爭的條件下幸免于難，而傳統的電路交換的電話網絡則顯得太脆弱。國防部指定其下屬的高級研究計劃局（ARPA）解決這個問題，此后誕生的一個新型網絡便稱為ARPANET。當ARPANET與美國國家科學基金會（NSF）建成的NSFNET互聯以后，其上的用戶數以指數增長，并且開始與加拿大、歐洲和太平洋地區的網絡連接。到了80年代中期，人們開始把互聯的網絡稱為互聯網。

　　早在70年代中期，ARPA為了實現異種網之間的互聯與互通，推出了TCP/IP體系結構和協議規范。時至今日，TCP/IP協議也成為最流行的網際互聯協議。它不是國際標準化組織制定的，卻已成為網際互聯事實上的標準，并由單純的TCP/IP協議發展成為一系列以IP為基礎的TCP/IP協議簇。TCP／IP協議簇為互聯網提供了基本的通信機制。

　　隨著互聯網的指數增長，其體系結構也由ARPANET基于集中控制模型的網絡體系結構演變?yōu)橛蒊SP運營的分散的基于自治系統（Autonomous systems AS）模型的體系結構�；ヂ�(lián)網目前幾乎覆蓋了全球的每一個角落，其飛速發展充分說明了TCP/IP協議取得了巨大的成功。

　　但是互聯網發展的速度和規模，也遠遠出乎于二十多年前互聯網的先驅們制定TCP/IP協議時的意料之外，他們從未想過互聯網會發展到如此的規模，并且仍在飛速增長。隨著互聯網的普及，網絡同人們的生活和工作已經密切相關。同時伴隨互聯網用戶數膨脹所出現的問題也越來越嚴重。除了我們眾所周知的IP地址匱乏外，另外一個嚴重問題就是缺乏服務質量（Quality of Service QoS）保障。

　　現有的互聯網所提供的是"盡力而為"（best-effort）的服務，在這種服務模型下，所有的業務流被"一視同仁"地公平地競爭網絡資源，路由器對所有的IP包都采用先來先處理（First Come First Service FCFS）的工作方式，它盡最大努力將IP包送達目的地。但對IP包傳遞地可靠性、延遲等不能提供任何保證。這很適合Email、Ftp、WWW等業務。

　　但隨著互聯網的高速增長，IP業務也得到了快速增長和多樣化。特別是隨著多媒體業務的興起，計算機已經不是單純的處理數據的工具，而是越來越貼近生活，計算機的交互越來越實時和生動，這對計算機互聯網絡也就相應地提出了更高的要求。對那些有帶寬、延遲、延遲抖動等特殊要求的應用來說，現有的"盡力而為"的服務顯然是不夠的。盡管由于網絡技術的發展，網絡帶寬以及網絡速度都得到了極大的提高，但需要通過網絡傳輸?shù)臄?shù)據卻也幾乎以與網絡發展速度相同的速度增加，甚至超過網絡發展的速度，這使得網絡帶寬與網絡速度依然是一個瓶頸問題。同時，近年來發展起來的一些新的應用（如多媒體應用，組播應用等）不僅增加了網絡流量，更因?yàn)檫@些應用改變了以往互聯網上的流量性質，因而它們需要全新的服務要求。由于不具備服務質量保障特性，不能預留帶寬，不能限定網絡時延，因此，目前的因特網無法支持許多新的應用如遠程教學、遠程手術、遠程會議和學術交流等。

2.IP QoS的定義及其實施方案

　　IP QoS的研究目標是有效地為用戶提供端到端的服務質量控制或保證。QoS就是網絡單元（例如，應用程序，主機或路由器）能夠在一定級別上確保它的業務流和服務要求得到滿足。QoS并沒有創造帶寬，只是根據應用程序的需求以及網絡狀況來管理帶寬。IP QoS有一套性能參數，主要包括：

　　業務可用性：用戶到Internet業務之間連接的可靠性。

　　傳輸延遲：指兩個參照點之間發送和接收數據包的時間間隔。

　　可變延遲：也稱為延遲抖動（Jitter），指在同一條路由上發送的一組數據流中數據包之間的時間差異。

　　吞吐量：網絡中發送數據包的速率,可用平均速率或峰值速率表示。

　　丟包率：在網絡中傳輸數據包時丟棄數據包的最高比率。數據包丟失一般是由網絡擁塞引起的。

實現QoS的一種方法是按照服務水平的要求分配資源給每一個數據流。這種采用"資源預留"進行帶寬分配的方法并不適合"盡力而為"型應用。由于帶寬資源是有限的，QoS的設計者引入了優先級概念，使得在資源預留后"盡力而為"服務的數據流的傳輸也能得到一定的保障。因此，IP QoS可以分為兩種基本類型：

　　基于資源預留：網絡資源按照某個業務的QoS要求進行分配，制定資源管理策略。互聯網工程任務組IETF（Internet Engineering Task Force）提出的綜合服務（Integrated Services， IntServ）體系結構便是基于這種策略，資源預留協議（Resource reSerVation Protocol, RSVP）是其核心部分。

　　基于優先級：網絡邊界節點對業務流進行分類、整形、標記。核心節點按照資源管理策略分配資源，對QoS要求高的業務給以優先處理。IETF提出的區分服務（Differentiated Services，DiffServ）便是基于這種策略。

這些QoS方法可以被用于單個數據流或聚集的數據流（aggregate flow）。根據應用的數據流的不同，IPQoS可以分類為：

　　用于單數據流：?jiǎn)蝹�(gè)數據流為在兩個應用（發送者和接受者）之間的單個的、單向的數據流。可以用傳輸協議、源地址、源端口號碼、目的地址和目的端口號碼這五種參數來分類。
用于聚集流：綜合流由兩個或更多個單個數據流組成。這些流在一個或多個參數、標記或優先數以及一些認證信息方面有一些共同點。

為了解決IP QoS問題，IETF已經提出了幾種服務模型和機制，主要有：

　　綜合服務和資源預留協議IntServ/RSVP：以RSVP信令向網絡提出業務流傳輸規格（Flowspec），并建立和拆除傳輸路徑上的業務流狀態。主機和路由器節點建立和保持業務流狀態信息。盡管RSVP經常用于單個流，但也用于聚流的資源預留。

　　區分服務：在區分服務網絡中，邊界路由器根據用戶的流規格（stream profile）將用戶流劃分為不同的級別，再聚合成流聚集，聚集信息存放在IP包頭的DS標記域，稱為DS標記（Differentiated Services CodePoint，DSCP）。內部節點則根據DSCP提供不同質量的調度轉發服務。

　　多協議標記交換（MultiProtocol Lable Switch，MPLS）：根據分組頭的標記，通過網絡路徑控制來提供流聚集的帶寬管理子網帶寬管理（Subnet Bandwidth Management，SBM）：負責OSI第二層（數據鏈路層）的分類和優先級排列，同IEEE 802網絡進行共享和交換。

3.綜合服務模型和資源預留協議

IntServ/RSVP簡介
　　Int-Serv/RSVP服務模型在IETF RFC1633中進行了定義。RFC1633將資源預留協議RSVP作為IntServ結構中的主要信令協議。其基本思想就在于以資源預留的方式來實現QoS保障，RSVP是其核心部分。RSVP是主機用來從應用程序獲得特定的QoS的一種控制協議，完成綜合服務需要定義的呼叫接納控制功能和資源預留功能。端點應用程序利用RSVP消息向網絡提出完成數據傳送必須保留的網絡資源（如帶寬及緩沖區大小等），同時也確定沿傳送路徑的各個節點傳輸處理策略，從而對每個業務流實現逐個控制。

在服務層次上，IntServ/RSVP提供了3種級別的業務：

　　端到端的質量保證型服務（Guaranteed Service）：保證帶寬、限制延遲、無丟包。

　　可控負載型服務（Controlled－Load Service）：類似于在當前的一個負載較輕網絡中實現的盡力而為業務的服務質量。

　　盡力而為的服務（Best Effort Service）：類似當前Internet在提供的盡力而為的服務。

　　在結構層次上，IntServ/RSVP服務模型主要由四個部分構成：信令協議RSVP，接入控制器（admission control routines），分類器（classifier）以及包調度器（packet scheduler）。

　　在實現層次上，綜合服務需要所有路由器在控制路徑上處理每個流的信令消息并維護每個流的路徑狀態和資源預留狀態，在數據路徑上執行流的分類、調度和緩沖區管理。具體而言，資源預留協議RSVP負責逐點（hop-by-hop）地建立或者拆除每個流的資源預留軟狀態（soft state），也即建立或拆除數據傳輸路徑；接入控制器將決定是否接受一個資源預留請求，其根據是鏈路和網絡節點的資源使用情況以及QoS請求的具體要求；分類器則對傳輸?shù)臄?shù)據包進行分類成傳輸流， IntServ常用的分類器是多域（Multi-Field，MF）分類器，當路由器接收到數據包時，它根據數據包頭部的多個域（如5元組：源IP地址，目的IP地址，源端口號，目的端口號，傳輸協議），將數據包放入相應的隊列中；調度器則根據不同的策略對各個隊列中的數據包進行調度轉發。

資源預留協議RSVP
　　RSVP早在1993年就被提出，用于為IP網提供QoS能力。1997年初IETF批準RSVP成為RFC文件，在+IntServ工作組內進行標準制定工作。RSVP是一種提供預留設置和控制以實現綜合服務合協議，是所有QoS協議中最復雜的。RSVP資源預留請求包括流規格說明（TSpec）、資源預留規格說明（RSpec）和過濾器規格說明（Filter Spec），它們一起稱為"流描述符"（Flow Des-criptor）。資源預留請求中的流規格說明通常包含服務類型和數字參數集合。預留說明和業務流說明決定于綜合服務模型并且對RSVP來說是透明的。過濾器規格說明的格式依賴于所使用的網絡層協議，即IPv4或IPv6。目前所用的RSVP中定義的基本過濾器規格說明格式具有嚴格的形式：發送端IP地址和可選的TCP/UDP端口號。在服務保證、資源分配的粒度和對保證QoS應用及用戶反饋的細節等方面RSVP都能提供最高級的QoS。歸納起來，RSVP有以下6個特點：

　　在每一個路由器中的預留是"軟"的，這意味著需要由接收者周期地更新。

　　RSVP不是傳輸協議而是網絡（控制）協議，它不攜帶數據，但是和TCP或UDP數據流并行工作。
應用要求API決定流的初始預留請求，并且接收在經過初始請求和全過程中預留成功或失敗的通知。
為了能夠容納大量不同的接收者，預留是以接收端驅動的（Receiver-Driven)。

　　多播的預留在上行的數據流復制點上被結合。

　　RSVP數據流可以通過不支持RSVP的路由器，這會在QoS鏈上產生弱鏈路，在這些弱鏈路上無法提供QoS保證，因而此時的服務就是盡力而為型的。

使用RSVP信令建立數據發送路徑以及為業務流預留資源的過程如下：

　　發送端向接收端發送一個包含業務流規格說明（TSpec）的PATH消息，其中包含了業務流標識(即目的地址)及其業務特征，包括所需要的帶寬的上下限，延遲以及延遲抖動等。如圖1中①所示。
該消息由沿路徑的路由器逐跳傳送，并且每個路由器都被告知準備預留資源，從而建立一個"路徑狀態"，該狀態信息包含PATH消息中的前一跳源地址。如圖1中②、③所示。

　　接收方收到此消息后從業務特征和所要求的QoS計算出所需要的資源，向其上游節點發送一個資源預留請求RESV消息，該消息中包含了TSpec、RSpec以及Filter Spec，其主要包含的參數就是要求預留的帶寬。如圖1中④所示。

　　RESV是沿PATH的發送路徑原路返回的，沿途的路由器收到RESV消息后，調用自己的接入控制程序以決定是否接受該業務流，如果接受，則按要求為業務流分配帶寬和緩存空間，并記錄該流狀態信息，然后將RESV消息繼續向上游轉發；如果拒絕，則向接收端返回一個錯誤信息給接收端以終止呼叫。如圖1中⑤所示。

　　當最后的路由器收到RESV消息并且接受該請求時，它向接收端發回一個確認消息。如圖1中⑥所示。

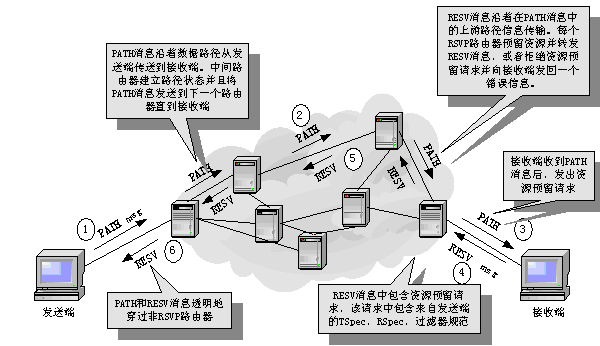

圖1 RSVP建立傳輸路徑以及預留資源的過程

　　在此過程中，我們注意到，和電信網絡中的呼叫建立過程相反，RSVP是由接收端驅動的資源預留。其目的是考慮在組播的情況下，以接收端驅動，可以適應組播群成員的動態增減，以及各接收端要求不同QoS的異質請求情況。當通信結束或者一方退出會話后預留的資源可以由超時機制釋放。RSVP還定義了顯式的釋放機制，通過PathTear由啟動點沿下游方向傳送至接收端，通知沿途各路由器釋放資源。ResvTear則反向傳送，功能相似。它們可由端系統發出，也可由路由器在狀態超時時發送出。至此，業務流的傳輸路徑已經建立起來了，數據流可以進行發送了。

　　RSVP可以看作是配置業務處理的機制，綜合服務則是在RSVP信令基礎上夠用以提供端到端QoS保證的體系結構。IntServ設定網絡設備支持業務的處理機制，保證每一個業務流嚴格獨立于其他業務流的服務，并設定提供特定量化資源的服務。

　　從以上討論可以看出，IntServ/RSVP服務模型對傳統Internet體系結構的擴展主要包括在路由器中保存業務流狀態信息以及明確的狀態建立機制。這種模型在路由器中所保存的業務流狀態信息是軟狀態信息，由于軟狀態信息在路由器發生錯誤時容易通過RSVP信令刷新而隱含地拆除并在另外路由器中重建業務流狀態信息，而硬狀態信息（hard state）需要明確地拆除狀態信息，因而保持了網絡體系結構的魯棒性（robustness）。同時，由于這種模型有效地集成了各種實時應用和非實時應用，因而保持了網絡的效率。另外，由于兼容了傳統網絡體系結構和協議棧，因此能對網絡進行有效的管理。

IntServ/RSVP的缺陷
　　從理論上講IntServ/RSVP模型完全可以保證為IP網絡提供QoS保障。但隨后在一些網上的實驗表明這種服務模型有很明顯的局限性，這些問題主要表現在：這不僅表現在擴展性差上，更大的問題是它要求核心路由器必須保持經過它的每一個單個數據流的狀態，而核心路由器是不能這么做的。另一個大問題是這種方法因此，盡管主要的路由器生產商和主機都支持RSVP,它也被廣泛接受，但是它始終沒有成為主流，原因是ISP們不愿意采用它，很少有大型網絡采用它。近來，人們認識到RSVP的出路在于與區分服務配合工作，相輔相成。

　　可擴展性差：可擴展性是IntServ/RSVP模型最致命的一個問題，其基于流的資源預留、調度處理以及緩沖區管理，有利于提供QoS保證，但狀態信息隨業務流數量的增長而增長，沿途的路由器要為每個數據流都維持一個"軟狀態"，而路由器的存儲器容量有限,可以保存的軟狀態信息都是有限的，在一個運營商規模的網絡中幾乎不可能實現這一要求。

　　對路由器的要求過高，網絡中所有的路由器都必須支持RSVP信令協議，接入控制程序，分類器以及調度器。

　　RSVP中引入每流狀態（per-flow state）的概念，對于數據通信和實時應用通信而言，IP網絡同時扮演了面向無連接和面向連接網絡的兩個不同角色，提供兩種功能,這與其簡化設計原則相抵觸。

　　資源預留不適用于短時流，比如Web流等，而在因特網中Web流量超過了50％。

　　IntServ/RSVP還存在著資源預留和路由協議之間的矛盾。如圖2所示，從路由角度來看它是一條好的路徑，但從資源預留來看，由于沒有足夠的資源可以預留，不能為數據流建立起一條路徑，因此這一進程只能停留在這里，等待上層超時拆除這個應用進程，再重新建立路徑。


　　因此，要實現IntServ的QoS保證是很困難的，它需要基于流的、復雜的資源預留、接納控制、QoS路由和調度機制。在諸如互聯網這種復雜的、大規模的網絡中，鏈路狀態是不確定的，有效地預留帶寬資源非常困難。而且資源預留本身就與IP網絡的最大特點"無連接"相沖突。更重要地問題就是IntServ面臨地可擴展性（scalability）問題和魯棒性（rubustness）問題，這主要是因?yàn)樵诜植际骄W(wǎng)絡環境中，很難維持動態的、可復制的傳輸流狀態一致性。

　　早期的IntServ是面向單流的，在路由器配置和使用多域分類準則，這給路由器尤其是主干網絡核心路由器帶來了巨大負荷。為了增加IntServ的擴展性，近期RSVP已經開始支持流聚集，即將沿相同業務流傳輸路徑流聚合成宏流（macro-flow），按宏流來預留資源。這雖然減輕了核心路由器的一些負擔，但I(xiàn)ntServ本身的體系結構已經決定了其高復雜性，而且由于路徑數是邊界節點數的平方，宏流數仍然很龐大。

　　由于IntServ/RSVP體系存在著諸多問題，一種新的體系結構便應運而生，這就是區分服務體系結構(Differentiated Services，DiffServ)。

4.區分服務

區分服務簡介
　　DiffServ的最大特點就是簡單有效、擴展性強。其實施特點是采用聚合的機制將具有相同特性的若干業務流聚合起來，為整個聚合流提供服務，而不再面向單個業務流。也就是說在DiffServ網絡邊界路由器上保持每流狀態，核心路由器只負責數據包的轉發而不保持狀態信息。這種Core-Stateless結構有很強的擴展性。其基本實現方法是：

　　簡化網絡內部節點的服務機制。在網絡內部的核心路由器中只保存簡單的DSCP（DiffServ CodePoint）與PHB的對應機制，在數據流進入核心路由器時只根據數據包頭部DS（Differ- entiated Services）域中的DSCP進行轉發，而業務流狀態信息的保存與流監控機制的實現等都在網絡邊界節點進行，內部節點是狀態無關的。

　　聚合網絡內部核心路由器的服務對象。采用流聚集的方式進行傳輸控制，具有相同DSCP的業務流組成一個宏流（macro-flow），核心路由器的服務對象即是宏流而不是單流（micro-flow），單流信息只在網絡邊界節點保存和處理。

　　DiffServ大大降低了信令的工作，而將重點放在流聚集以及適用于全網業務等級的一套"逐跳行為"上。我們可以根據預先確定的規則對數據流進行分類，從而將多種應用數據流聚集為有限的幾種數據流等級。具體而言，邊界節點根據用戶的流規格（profile）和資源預留信息對業務流進行分類、整形、標記、聚合為不同的流聚集，流聚集信息包含在報文IP頭部的DSCP標記域中。核心路由器在調度轉發IP包時以流聚集為服務對象，根據IP包頭不同的DSCP提供不同的轉發服務質量，這種對不同類型的數據報進行轉發的方式，稱為"逐跳行為"（Per-Hop-Behavior，PHB），實際上是一種相對優先級機制。

　　實際上，按照DS域的標記，以相應方式提供不同質量的數據包轉發服務，也正是區分服務名字的由來。美國正在開展的下一代互聯網計劃Internet2便是選擇DiffServ作為其QoS策略。

區分服務的體系結構
　　雖然DiffServ仍在不斷的發展，一些標準仍在制定、完善之中，但經過幾年的發展，DiffServ的相關概念及模型已經比較成熟了，DiffServ體系結構也已經比較明確了。在此基礎上，與服務提供有關的問題，如DSCP的定義、PHB服務的定義等等已逐步完善。區分服務體系結構如圖3所示。

　　其中的DiffServ區域是由一些相連的DiffServ節點構成的集合，它們有統一的服務提供策略，且實現一致的PHB組，比如某個ISP的網絡或者內部網。每個DS區域通過邊界節點（boundary node）與非DS區域相連，根據不同的數據流傳輸方向，邊界節點可以分為入口節點和出口節點。

　　為了保證用戶能從ISP那里獲得所需要的服務質量，用戶必須和ISP之間簽訂有服務等級協定（Service Level Agreement, SLA），而ISP之間也必須建立業務流調節協定（Traffic Condition Agreement, TCA），SLA規范了ISP對客戶端網絡所支持的業務類別以及每種類別的業務流數量，TCA則規范了ISP之間的數據流應該滿足的一些約定。

　　這樣，當有數據流進入DS區域時，入口節點對其進行分類（classifier）、調節（condition），保存流（單流或聚流）的狀態信息，根據事先和用戶約定的流規格對流進行計量（metering）、標記（marking）、整形（sharping）、丟棄（dropping）等，以使輸入流符合SLA，同時在包頭標記DSCP值，并將其加入相應的行為聚集BA（Behavior Aggregate）。出口節點也可能需要對輸出流進行調節，以保證其與下游DS區域的TCA相符。

　　DiffServ區（region）則是由連續的DS區域構成。一個DS區內的DS區域可以支持不同的PHB組，并且各自區域的DSCP到PHB的映射函數也可能不相同。在不同的DS區域之間，必須對SLA和TCA進行調節，以協調彼此之間的服務語義。這樣，通過在上游DS區域和下游DS區域之間建立SLA或TCA，區分服務可以擴展到多個DS區域。

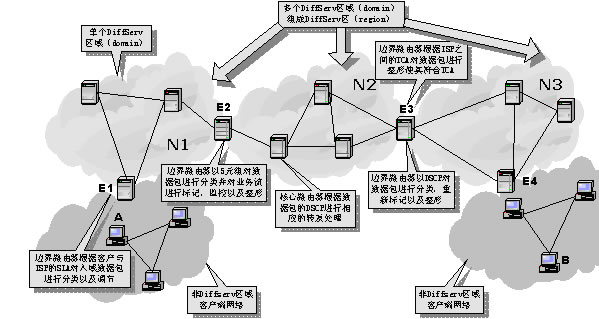

圖3 區分服務體系結構示意圖

　　在圖3中，我們假設客戶端網絡已經和ISP建立了相應的SLA，ISP之間也建立了TCA。如果客戶端網絡中的主機A向另一客戶端網絡的主機B發送數據流，則數據包在客戶端網絡中路由到達與它直接相連的ISP的網絡N1，邊界路由器E1根據用戶與ISP之間的SLA通過查看數據包的頭部信息對它進行分類、監控、標記以及整形，以使它符合SLA。被標記了DSCP的數據包在N1中傳輸，直到到達N1的出口節點。在N1的出口節點，邊界路由器根據N1與N2之間的TCA對業務流進行整形，使它符合N1與N2網絡之間的TCA。業務流依次通過中間的每個ISP，最后到達接收端所在的客戶端網絡。

區分服務標記域與區分服務標記DSCP
　　IP包頭部的區分服務標記域（DS Field）是DS區域邊界節點和內部節點傳輸流聚集信息的媒介，是內部核心路由器轉發報文的依據，是連接報文與轉發服務（PHB）的橋梁，也是邊界節點與其它DS區域根據TCA進行調節的依據。

　　DS標記域定義為IPv4頭部的TOS（Type of Service）字節或IPv6頭部的流類型（Traffic Class）字節。如圖4所示。其中DSCP（6bit）即為區分服務標記，CU（2bit）在本體系中沒有使用，IETF已將它定義為ECN（Explicit Congestion Notification，顯式擁塞指示）使用。對于不支持CU域的路由器，當決定所收到的報文的PHB時，將忽略CU的值；對于不支持該域的主機，在發送數據包的時候，將該域的值置零。下行節點則通過識別這個字段，獲取信息來處理到達輸入端口的數據包，并將它們正確地轉發給下一跳的路由器。


分服務中的分類和調節機制

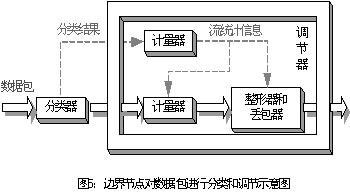

　　為了使用戶數據流符合SLA和TCA，邊界節點要對其進行分類和調節，因而從功能上可以分為兩個模塊：分類器（classifier）和調節器（conditioner），如圖5所示。


　　分類器根據數據包頭部的某些域（如DSCP或MF五元組）對數據包進行分類。目前定義了兩種類型的分類器：

　　行為聚集（Behavior Aggregate，BA）分類器：根據包頭的DSCP來對包進行分類。
多域（Multi-Field，MF）分類器：根據包頭部中多個域內容的組合來進行分類，如源地址、目標地址、DS域、協議標識、源端口號以及目標端口號等。

　　從功能上，調節器可分為計量器、標記器、整形器（sharper）和丟包器（dropper）。

　　計量器根據TCA中所規范的業務流要求測量被分類器所選定的業務流的某些實時屬性，并將所測量到的數據包的統計信息送往其它的調節功能模塊。

　　標記器設置報文的DS域?yàn)橐惶囟ǖ腄SCP，并將標記了的包添加到一特定的DS行為聚集中。標記器可以將所有送入到它那兒的包標記為同一個DSCP值，也可以配置成根據計量器的統計信息將其標記為同一PHB組內的PHB所對應的DSCP值。

　　整形器和丟包器則通過延遲或丟棄業務流中的包使得業務流符合TCA流規范。

　　隨著對網絡業務流特性研究的深入發展，調節器的實現技術也日漸成熟，通常的做法是用令牌桶（token bucket）和漏斗桶（leaky bucket）等算法進行適當?shù)慕M合。近來又提出了一種新的算法：基于時間滑動窗口（Time Slide Windows，TSW）的算法，它是通過計算數據包的平均到來速度來對包進行分類和標記。

　　在客戶端網絡與ISP建立的SLA有兩種形式：靜態SLA和動態SLA。靜態SLA根據具體的策略由網絡操作員事先確定客戶網絡所需要的網絡資源，并一直為客戶端網絡保留相應的資源，這樣，客戶端網絡在發送數據流的時候，并不需要向ISP申請網絡資源。顯然，這種SLA實現簡單，但缺乏靈活性，網絡資源利用率不高。動態SLA則相反，它提供了較強的靈活性。當客戶網絡需要發送數據時，它首先向ISP申請網絡資源，ISP根據客戶請求分配資源，并在邊界節點建立起相應的SLA。動態SLA可以使用帶寬代理（Bandwidth Broker, BB）（如圖6）或者RSVP來實現


區分服務中的逐跳行為
　　逐跳行為PHB是一個DS節點調度轉發特定流聚集行為的外特性描述，本質上，PHB描述的是單個節點為特定流聚集分配資源的方式。IETF目前已經定義的PHB有：

　　加速型轉發（Expedited Forwarding，EF）：可使時延和時延抖動最小并且可以提供最高級的綜合QoS確保型轉發（Assured Forwarding，AF）：超過流量規劃值的數據流，不會按照未超過規劃值時那么高的概率傳送。這意味著它可以被降級，但是不會被丟棄。

　　允許丟包的加速型轉發EFD：除了EFD允許丟包而EF幾乎沒有丟包外，EFD與EF的外特性幾乎相同。EFD的應用主要是在無線移動網絡中。

　　缺省型轉發 BE：相當于傳統的極力而為調度轉發行為的PHB。

　　準缺省型轉發 LBE：比BE優先級還要低的PHB行為，其作用是在擁塞時有比BE更高的丟包優先級，提高BE的性能。

區分服務的基本服務類型
　　與IntServ類似，Diff-Serv也定義了三種服務類型：

　　盡力而為的服務：類似于目前Internet上盡力而為的服務。

　　獎賞服務（Premium Services，PS）：為用戶提供低延遲、低抖動、低丟包率和保證帶寬的端到端或者網絡邊界到邊界的傳輸服務。PS是目前區分服務模型中定義的級別最高的服務種類。這種"三低一保證"的服務類似于傳統運營商網絡的專線業務，因此也稱為"虛擬專線"服務。

　　確保服務（Assured Services，AS）：確保服務是從統計上保證用戶的帶寬，其初衷是在網絡擁塞的情況下，也能保證用戶有一定量的預約帶寬。AS的著眼點是帶寬和丟包率，而不太注重延遲和抖動。AS最具吸引力的是其實現機制較為簡單，只要采用簡單的標記和丟棄機制就能實現IP QoS。在發生擁塞時，確保服務通過控制丟包優先級，提供了比"盡力而為"服務更好的服務。確保服務的基本思路是：

　　邊界路由器對進入DS域的數據包進行標記，預約帶寬內的包標為IN（in profile），否則標為OUT（out profile）。

　　發生擁塞時，核心路由器根據包頭的標記決定丟包概率，Out包的丟棄概率大于In包。從而在統計意義上上保證用戶的預約帶寬。

　　目前，獎賞服務已經比較成熟、穩定，而確保服務仍然處于發展之中，其焦點主要集中在如何保證聚流之間的個公平性以及聚流內各單流之間的公平性，這主要是由于Internet上數據流的特性引起的。研究表明，現有的確保服務方案并不能真正確保用戶得到的服務，因此，如何使得確保服務能夠真正起到確保的作用，還有待進一步研究。

5.多協議標簽交換MPLS
　　1997年，以Cisco公司為主的幾家公司（包括Ipsilon、IBM、Cascade、Toshiba）提出了多協議標簽交換（Multiprotocol Lable Switch，MPLS）技術。MPLS技術產生的初衷就是為了綜合利用網絡核心的交換技術和網絡邊緣的IP路由技術各自的優點而產生的其最初設計目標是將第二層的交換速度引入到第三層�；跇�(biāo)簽的交換方式允許路由器在作轉發決定的時候僅僅以簡單的標簽為基礎，而不是基于目標IP地址作復雜的路由查找�，F(xiàn)在，MPLS更成為流量工程（Traffic Engeering）和虛擬專用網（Virtual Private Network，VPN）方案的重要解決手段，并且日益成為擴大IP網絡規模的重要標準。

MPLS中的常用的術語

　　標簽（Label）：標簽是一個包含在每個包中的短的具有固定長度的數值，用于通過網絡轉發包。

　　標簽邊緣路由器（Lable Edge Router，LER）：LER是MPLS網絡同其他網絡相連的邊緣設備，它提供流量分類和標簽的映射（作為Ingress）、標簽的移除功能。

　　標簽交換路由器（Lable Switching Router，LSR）：LSR是MPLS網絡的核心設備，提供標簽交換、標簽分發功能，具有第三層轉發分組和第二層交換分組的能力。

　　等價轉發類（Forwarding Equivalence Class，F(xiàn)EC）：FEC是在轉發過程中以等效的方式處理的一組數據包，例如目的地址前綴相同的數據包。FEC歸類的方法可以各不相同，粒度也可有差別。

　　標簽交換路徑（Lable Switching Path，LSP）：MPLS實際上是一個面向連接的系統，標簽的分配實際上就是一個建立連接的過程，也即建立了一條LSP。LSP可以是動態的，也可以是靜態的，動態LSP是通過路由信息自動生成，靜態LSP是被明確提供的。

　　標簽分配協議（Label Distribution Protocol，LDP）：LDP提供一套標準的信令機制用于有效地實現標簽的分配與轉發功能。LDP基于原有的網絡層路由協議OSPF、IS-IS、RIP、EIGRP或BGP等構建標簽信息庫，并根據網絡拓?fù)浣Y(jié)構，在MPLS域邊緣節點（即入節點與出節點）之間建立LSP。LDP主要執行以下4個操作：

　　發現(Discovery)：發布并維護網絡中的LSR。

　　會晤(Session)：建立和保持兩個對等LDP之間的會晤。

　　廣告( Advertisement)：執行標簽的分配和傳播( allocation and distribution)。通知(Notification)：通告差錯信息。

MPLS的基本原理
　　MPLS協議的關鍵是引入了標簽（Label）的概念。一對LSR必須在標簽的數值和意義上一致。例如，下行LSR會給上行LSR發送一個特定標簽X．代表一個特定的稱作A的FEC。于是，一個標簽只在一對正在通信的LSR之間起作用，并用來表示屬于一個從上行LSR流向下行LSR的特定FEC的分組。MPLS可以支持添加到現有的幀或分組結構（如以太網、PPP）的標簽，也可以利用包含在數據鏈路層（如幀中繼和ATM）中的標簽結構。


　　標簽的格式取決于分組封裝所在的介質。例如，ATM封裝的分組（信元）采用VPI和／或VCI數值作為標簽，而幀中繼PDU采用DLCI作為標簽。對于那些沒有內在標簽結構的介質封裝，則采用一個特殊的數值填充。圖7給出4字節填充標簽的格式，它包含一個20bits的標簽值、一個3bits的CoS值、一個1bit的堆棧標識符和一個8bits的TTL值。此外．如果填充值被插入到一個PPP或以太網幀中，包含在各幀頭中的一個協議ID（或以太網類型）表示一個幀或者一個 MPLS單播或組播幀。

　　傳統的路由器是通過逐步查找路由/轉發表來轉發數據的（hop by hop路由方式），由于路由查找基本上是通過CPU來完成的，所以轉發速率受到很大的限制，這種轉發效率遠遠不能滿足目前互聯網的發展需要，尤其是一些高帶寬和對時延敏感的多媒體業務大量進入互聯網后。而MPLS的一個根本目的就是解決轉發速率問題。其方法就是依據標簽這個短小、定長、非結構化并只具有局部意義的標識來轉發分組。由于標簽的這些特點，所以標簽的查找可以采用數組來實現，無論是用硬件還是用軟件來實現都不難。

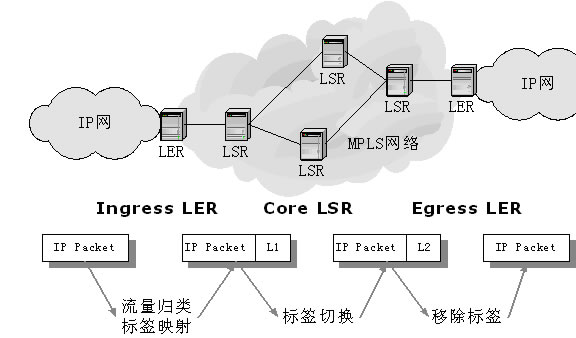

　　當一個數據包進入MPLS網絡時，它首先在LER處被分配一個標簽。報文沿著LSP進行轉發，路徑中的每個LSR僅僅根據標簽內容來做出轉發決定。在每一跳中，LSR剝離現有的標簽，將一個新的標簽應用于該報文，并告訴下一跳如何轉發該報文。

　　具體而言，每個進入MPLS網絡的數據包被歸類為一個轉發等價類（Forwarding Equivalence Class, FEC），該等價類以一個標簽來標識，因此，報文中的標簽內容也就表示了該報文所分配的FEC。傳統的路由器在進行包轉發時，各個路由器是獨立地作出轉發決定的，也就是說，每個路由器都將查看包頭的目的地址，而在MPLS中，只是在報文進入MPLS網絡的LER時查看包的目的地址，在其它路由器并不查看包的目的地址，而僅僅根據其標簽內容來作出轉發決定。在數據包進入到LSR時，入域標簽映射（Incoming Label Map, ILM）機制將入域包的標簽內容與一組下一跳標簽轉發入口（The Next Hop Label Forwarding Entry，NHLFE）相映射。LSR查看該NHLFE，決定向哪個接口轉發該包，并對包的標簽棧執行一個操作，然后將新的標簽壓入標簽棧，轉發所得到的結果。

MPLS在流量工程中的應用
　　流量工程（Traffic Engineering，TE）的主要目的就是在促進有效、可靠的網絡操作的同時，優化網絡資源的利用率和流量的性能。一般來說，它包含了技術的應用、測量的科學準則、模型化、特征化（Characterization）和因特網流量的控制，以及如何將這些知識和技術應用到實踐中來獲取一些特定的性能指標。由于網絡資源的昂貴和因特網激烈的商業競爭的天性，流量工程已經成為大型自治系統（Autonomous System，AS）中一個不可缺少的功能。

　　MPLS的最初設計目標是將第二層的交換速度引入到第三層，隨著第三層交換速度的大大提高，這一最初目標已經不復存在了，而現在MPLS的最主要功能就是流量工程，即在多條可能的轉發路徑中進行負載平衡。

　　流量工程是指為業務流選擇路徑的處理過程，以在網絡中不同的鏈路、路由器和交換機之間平衡業務流負載。當網絡中存在多條并行或可選的路徑時，流量工程就顯得非常重要了。流量工程的主要目的是提供有效可靠的網絡操作，同時優化網絡資源的利用和業務流性能。流量工程的目標是在一給定節點與另一節點之間計算一條路徑（源路由），該路徑不違反它的約束（例如帶寬/管理要求），并且從一些數量指標看來是最優的。一旦路徑被計算后，流量工程將負責在該路徑上建立和維護轉發狀態。


圖8 MPLS體系結構

6.子網帶寬管理SBM
　　由于數據包的發送過程必須經過發送端主機以及接收端主機的所有OSI協議層，甚至可能要經過中間某個網絡的子網。這就涉及到一個問題：如何在子網內，即在數據鏈路層上保證高優先級的數據幀獲得高級別的服務。某些鏈路層的技術已經可以支持QoS了，例如異步傳輸模式ATM。而其它更多的LAN技術（如以太網技術）最初并非為支持QoS設計的。以太網作為共享的廣播媒介，在它的交換方式中，提供了一種類似與傳統的盡力而為的IP服務。為此，IETF的ISSLL小組定義了上層QoS協議和服務與以太網之類的數據鏈路層技術之間的映射關系，并且提出了子網帶寬管理（Subnet Bandwidth Management，SBM）的方案，它適用于802.1 LAN，如以太網、令牌環和FDDI等。SBM是數據鏈路層上的QoS，它通過將高層QoS映射到特定的數據鏈路層上實現在第二層上的快速交換。

　　SBM也是一個信令協議，它允許網絡節點和交換機之間在SBM框架內進行通信和協調，并實現向高層QoS的映射。在SBM體系結構中，要求所有的數據幀必須通過至少一個SBM交換機。SBM的主要構件有三個部分：

　　請求模塊（Request Module, RM）：請求模塊駐留在每個端系統中而不駐留在任何交換機中。請求模塊根據管理員所定義的策略，將高層的QoS協議參數映射到第二層的優先級別。

　　帶寬分配器（Bandwidth Allocator, BA）：帶寬分配器保存子網內資源的分配狀態，并且根據可用資源的情況以及管理員所定義的策略來執行接入控制。

　　通信協議（Communication Protocols, CP）：通信協議用于在SBM系統中，各個不同的組件之間進行通信。SBM體系結構提供了RM-to-BA以及BA-to-BA的信令機制來請求資源、改變或刪除分配資源。

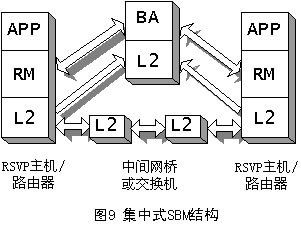

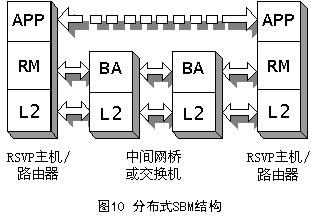

　　SBM有兩種形式的體系結構：集中式結構和分布式結構，它取決于BA所處的位置，如圖9和圖10所示。不管在哪種形式的結構中，RM都必須在需要請求資源的端系統中。APP表示需要使用RM的應用，它可以是用戶應用程序，也可以是高層協議（如RSVP）。


　　在集中式結構中，只有單個的BA來實現整個子網的帶寬管理與分配，每個端系統中包含一個RM，而網橋和交換機中則不需要RM。當端系統需要請求資源時，則由它的RM首先向BA發出請求通信。在這種結構中，BA需要知道整個子網的拓?fù)浣Y(jié)構。

　　在分布式結構中，子網內所有的網絡設備中都需要實現BM功能，所有的端系統中仍然需要實現RM。在這種結構中，每個BA需要知道與它連接的本地網段（一個子網可能包括多個網段）的拓?fù)浣Y(jié)構。
