中興通訊移動視頻投票系統解決方案

2007/12/12

　　從現在形形色色的電視節目都在進行的手機短信投票，人們尤其是電信運營商和SP看到了一個巨大的手機投票市場空間。

　　傳統上，人們的投票方式包括短信、手機WAP、聲訊電話、互聯網等等。這些投票方式一般來說無法與音視頻賽況的同時播放進行完美融合�；ヂ�(lián)網或機頂盒方式的投票方式雖然可以滿足這種融合，但是其無法支持人們隨時隨地的移動性。

　　隨著3G網絡的建設和普及，手機視頻作為一項新興的分組增值業務，受到越來越多人的關注和喜愛。目前國內外各大電信運營商已經或正在積極建設移動流媒體系統，為廣大手機用戶提供豐富多彩的影音點播、電視直播服務。

　　手機視頻的出現已逐步影響到人們生活的各個方面，不僅從根本上改變了人們傳統觀念中觀看電影的方式，而且也將改變龐大手機用戶群的投票方式，讓年輕一代能夠以自己熟悉和喜愛的互動方式為自己喜愛的偶像加油助威。這就逐漸產生了移動視頻投票的需求。

　　移動視頻投票就是用戶在手機終端上觀看音視頻內容、文字介紹信息的同時，可以對自己認定的投票對象進行即時投票。投票信息會發送到SP的投票系統進行匯總，如果投票信息被接受，則會把用戶的投票金額從用戶的賬號上劃撥。投票信息以及開獎結果會及時返回到用戶手機供用戶了解。通常用戶會接收到投票信息和開獎結果的短信備忘。用戶的投票信息和開獎結果都會被保存以便各類用戶的核對。

　　業務系統及使用場景

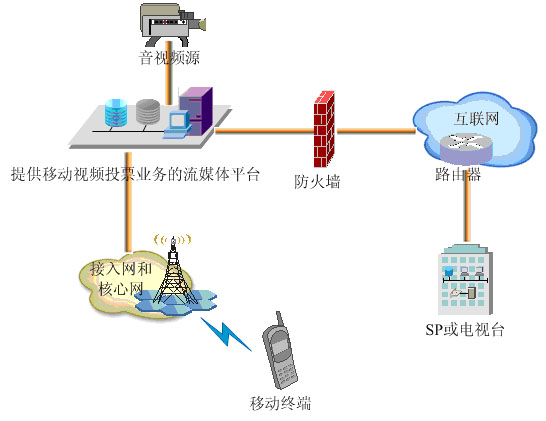

　　移動視頻投票系統如圖1所示，主要包括下面幾部分： 　　

圖1 移動視頻投票系統示意圖

　　移動流媒體系統是移動視頻投票的中樞模塊，音視頻輸入源直接將音視頻信息傳送到移動流媒體平臺，由移動流媒體平臺分發到視頻投票手機，讓用戶觀看現場音視頻狀況。視頻投票手機通過按鍵操作向移動流媒體平臺發送投票指令，移動流媒體平臺將投票指令發送給SP或電視臺完成投票，并根據投票是否被SP或電視臺接受從而完成計費。移動流媒體平臺還會被動從SP或電視臺獲取選手介紹等文本信息、投票統計信息等，然后將這些信息顯示在視頻投票移動終端上。

　　業務組網

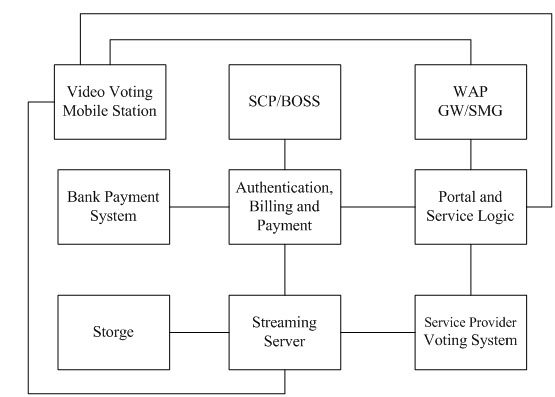

　　整個系統的業務組網如圖2所示。其中WAP網關WAP GW（Wireless Application Protocol Gateway）、短信網關SMG（Short Message Gateway）、業務控制點SCP（Service Control Point）、和電信業務運營支持系統BOSS（Business Operation Support System）是電信運營商事先建設的業務運營輔助設備。

　　視頻投票終端（Video Voting Mobile Station）上運行相應的客戶端軟件，該客戶端軟件需要能夠?qū)崿F(xiàn)WEB或WAP瀏覽器功能、流媒體播放器功能、和在線投票與信息顯示等三大功能。用戶可以通過WEB/WAP瀏覽器（WAP瀏覽器需要通過WAP網關）訪問WEB/WAP門戶，查閱經過電信運營商審核過的由SP發布的投票評選活動信息。用戶通過流媒體播放器訪問電視信號、SP提供的音視頻內容等即時了解選手的表演、搖珠過程等，及時把握賽程進展，用戶決定投票對象后可立即通過在線投票功能實時把投票對象信息、投票金額信息發送到SP的投票系統中。SP的相關提示信息、用戶投票是否被接受信息、開獎結果等信息也會實時顯示給用戶。

　　門戶和業務邏輯（Portal and Service Logic）負責業務的展現，并根據視頻投票終端的類型不同進行終端能力適配從而提供不同的展現形式，同時還負責提供電信運營商業務管理功能、SP業務管理功能、向用戶轉發SP投票系統的開獎結果、投票是否成功等信息、和觸發認證計費支付設備執行相應操作的功能。
　　
　　流服務器（Streaming Server）負責向視頻投票終端分發音視頻內容（包括電視信號的直播、SP音視頻文件的模擬直播）、錄制相應的電視信號、并生成用戶的使用記錄CDR（Charging Data Record）。

　　認證計費支付部分（Authentication, Billing and Payment）負責用戶的身份認證、原始話單的采集、實時扣費、用戶投票金額的支付等。對SCP和BOSS分別提供預付費和后付費接口，完成實時扣款、扣款確認、補款、同步用戶的注冊信息、狀態信息、訂購關系信息、業務統計數據、和話單文件的傳送。

　　存儲部分（Storge）主要負責賽況錄像的存儲，當然也可以保存用戶信息、SP信息、CDR等。

　　SP投票系統（Service Provider Voting System）是服務提供商建設的投票系統，用于投票信息的發布、投票統計等功能。

　　銀行支付系統（Bank Payment System）是由銀行建設為廣大用戶提供在線銀行業務功能的基于Internet的一套信息系統，融合了現代密碼技術和安全機制，具有便捷、安全的特點。對外提供一套標準的業務接口。

圖2 業務組網

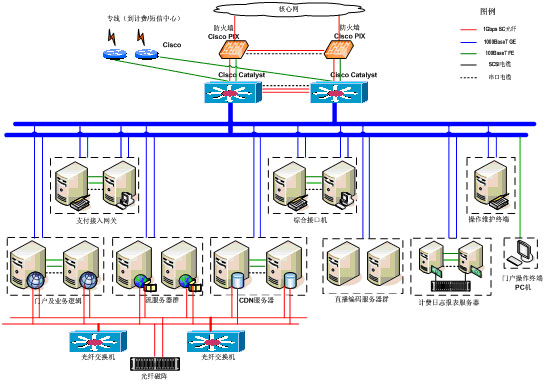

　　系統的網絡拓撲圖如下：


　　整個系統依據其中的軟件功能劃分，可分成：門戶及業務邏輯服務器、流服務器、直播編碼服務器、CDN服務器、支付接入網關、計費日志報表服務器、綜合接口機、操作維護終端、門戶操作終端。移動視頻投票客戶端軟件作為系統的一部分運行在移動終端上。

　　系統的組成遵循電信級系統要求，關鍵部件均有冗余配置，避免單點故障。

　　門戶及業務邏輯采用J2EE體系架構，提供系統的各種門戶展現，以及門戶頁面的邏輯處理，還包括用戶投票交易管理（SP及用戶的凍結/解凍/請款，計費，扣費、沖正、退費等在內的各種交易功能）、充值管理、交易話單、安全管理等。

　　流服務器完成流媒體分發及通信話單生成工作，相互之間采用負荷分擔工作方式。所有的流服務器與SAN存儲網絡相連，用來獲取流媒體資源和錄像�？稍诰�平滑增加流務器的數量來增強系統的流媒體處理能力。

　　CDN服務器用于全局負載均衡并實現CDN的管理、流服務器的管理、直播頻道管理等。

　　直播編碼服務器用來對電視信號（賽況、搖珠等）進行采集編碼成符合音視頻格式要求的內容，并將其傳輸?shù)搅鞣⻊掌鳎闪鞣⻊掌鬟M行分發，根據直播信號數據的增多，可增加直播編碼服務器的數目。

　　支付接入網關PAG（Payment Access Gateway）負責SP、運營商、或銀行支付賬戶業務系統以及支撐系統的接入。支付賬戶業務系統是指提供支付賬戶的業務系統，如虛擬賬戶的業務系統是本系統，通信賬戶的業務系統是電信運營商的計費系統，銀行賬戶的業務系統則是銀行的帳務系統。虛擬賬戶是本系統內置的一個預付費賬戶，對該賬戶進行充值后，可以通過該賬戶展開支付活動，是支付賬戶的一種。通信賬戶就是用戶移動終端的話費賬戶。

　　綜合接口機主要完成各種對外的接口，如：與短信網關、WAP網關、SCP的接口等。

　　計費日志報表服務器主要完成話單的收集、批價、上傳到運營商的帳務系統、根據系統每日運行的情況統計業務數據，為運營商分析現網業務量提供事實依據等功能。

　　操作維護終端與各服務器節點的SNMP代理交互，獲取各節點的網管信息，提供對整個系統的配置管理、性能管理、告警管理等功能。

　　門戶操作終端用于運營商系統管理人員對系統進行日常維護工作。包括：SP管理、SP發布投票活動的業務管理、系統信息管理、統計等。

　　移動視頻投票客戶端軟件是運行在Brew、Symbian、Windows Mobile等平臺上的終端軟件，用戶從門戶（對于Brew平臺的客戶端軟件要從BDS平臺下載）下載到移動終端通過簡單的配置即可訪問移動視頻投票系統。

　　中興通訊移動視頻投票系統是在繼承中興通訊移動流媒體系統和小額支付系統的基礎上，結合運營商的需求提出的一個嶄新的移動增值業務解決方案，可在移動流媒體系統的基礎上附加一定的軟硬件來提供該服務。運營商啟用移動視頻投票業務后，不僅可以帶動移動流媒體業務用戶的增加，培育用戶，而且還可以利用目前廣受歡迎的各種投票活動為用戶提供方便的同時，增加運營商的數據流量費用和增值業務信息費用收入。使每個普通群眾都成為“移動的大眾評委”，觀眾隨時可以拿起身邊的手機，邊看賽況邊投票，為SP進一步擴大參與用戶群的同時也提高了用戶參與投票活動的積極性。
