TRIP--IP電話路由的新技術和應用（下）

包斌 2002/08/13

4 TRIP協議在目前通訊產品中的應用

　　TRIP協議是一種分布式的對建立在不同國家、不同地域、不同運應商、不同網絡上的路由信息進行相互廣播、自動同步、友好共享（基于策略）的操作機制；在IP電話網關定位問題的解決中，它比目前存在的其它任何路由管理、路由控制和域間管理協議都有優勢---它在繼承目前相關協議功能的基礎上，又在具體操作、安全方面汲取它們的優點，并對這些協議的已有特性進行了更有效地擴充和發展；其獨立于運營商關系的思想包容了所有運營商的不同商業策略，只要路由信息符合其定義的格式和遵循IANA的有關約定，它都能予以交換和傳遞，這使得全球不同開發商所開發系統的無縫互連和路由資源相互共享成為了可能。因此TRIP協議一經產生，其先進性就吸引了所有電訊技術開發商的目光，并為其推廣使用注進了動力！

4.1 SS8公司在Signaling Switch中應用TRIP協議的分析

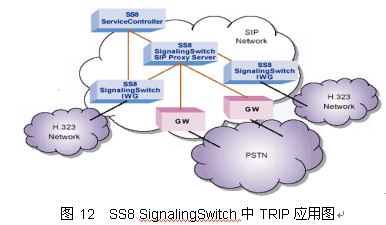

　　SS8公司是美國硅谷的著名電信軟件供應商，其目前的最新通訊產品信令交換機（Signaling Switch）中采用TRIP協議，實現了端到端的信令路由選擇和交換，如圖12：
（http://www.ss8.com/solutions/SignalingSwitch/applications.cfm ）

　　在SS8的以上結構中，所有的SS8 Signaling Switch（包括SIP proxy server、Redirect server、Location server和Registration server）都充當TRIP中的LS，LS之間拓撲結構是TRIP中心交換模式和轉發模式的結合，這些LS通過自動廣播IP電話路由信息，來簡化全球IP電話信令網絡的生成和管理，而且擴展后的網絡路由結構還可以支持PSTN的電話號碼。

　　Signaling Switch通過網絡向其它信令點動態地、自動地廣播路由信息，當某處發生故障時，智能路由引擎會自動將所有受影響的路由從表中刪除，使用備份路由，并將變化向全網廣播，當故障修復后，受影響的路由將自動恢復，同時將變化向全網廣播。

4.2 ZTE公司的Softswitch中應用TRIP協議的分析

　　軟交換（Softswitch）體系結構是目前頗受推崇的面向網絡融合的新一代多媒體業務整體解決方案，它在繼承的基礎上對目前各個業務網絡（如PSTN/ISDN、PLMN、IN和Internet等）之間進行互通互融的思想是一個突破。ZTE（深圳中興通訊）公司是國內的一家著名通訊設備供應商，在國內其率先開發出了自己的軟交換產品，而且其目前最新版本的軟交換產品就支持標準TRIP協議，---路由服務器（Route Server--RS）之間采用標準的TRIP協議來廣播、同步IP電話的Softswitch路由信息，這個RS實際上就是TRIP的LS。

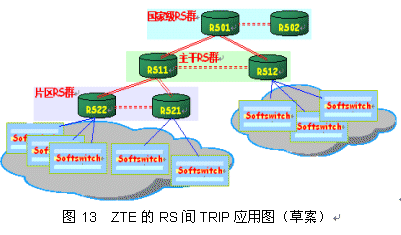

　　ZTE的RS總體上采用一種分層的結構，它結合了TRIP存在模式中的轉發和聯合模式的特點，如圖13（http://www.zte.com.cn/Magazine_upload/ ）：

　　在上圖中所有的Softswitch構成一個扁平的網絡結構，但是為Softswitch提供路由范圍的RS是金字塔式的分層結構的，所有的RS（片區RS群、主干RS群和國家級RS群）相互之間采用標準TRIP，片區的RS直接為地市級別的Softswitch提供路由服務，同一省內的片區RS群彼此之間、省際間的主干RS群之間、國家級的RS群之間通過TRIP來廣播、同步平級間的路由信息，以實現路由信息添、刪、改后最新路由信息的周知；

　　國家級的RS把聚合后的路由信息廣播、同步給國內省級的主干RS群，省級主干RS群把本地的路由信息和國家級路由信息進一步聚合后再一起向所轄片區的RS群進行廣播、同步。一個用戶要進行一次國際長途呼叫，首先發起地的SoftSwitch向本地的片區RS請求路由信息，這樣本地的RS根據上級層層廣播的聚合路由信息就可以一次定位到應答方所在的國家級RS。

　　ZTE的RS之間TRIP的應用中，一個域中可以有多個RS（LS），有的RS專門向SoftSwitch提供路由服務，有的專門進行路由信息的對外廣播和接受、管理外部廣播、同步來的路由信息，這樣ZTE的RS就不僅可以為ZTE自己的產品提供路由服務，也能對其它電訊供應商的通訊產品提供路由服務，只要這些通訊產品也支持標準的TRIP協議。

　　以上兩個廠家的產品都采用了TRIP協議，但是從使用中可以看出二者是有區別的：SS8 Signaling Switch中的LS存儲的是網關路由信息，LS提供的是網關路由的一次定位服務，ZTE Softswitch中的LS（RS）存儲的是Softswitch路由信息，實現的是Softswitch路由的一次定位服務，這對TRIP來說都是允許的，雖然二者的產品架構不同，但其路由信息的聚合、廣播、同步等操作過程和數據格式都符合TRIP協議的要求。

參考文獻
[1] J. Rosenberg， and H. Schulzrinne， "A Framework for Telephony Routing over IP"， RFC 2871， June 2000。

[2] J. Rosenberg， H. Salama， M. Squire ，"Telephony Routing over IP"，RFC3219 ，February 2002。

[3] Y. Rekhter，T. Li， "A Border Gateway Protocol 4 (BGP-4)"， RFC1771， March 1995。

[4] Moy， J.， "Open Shortest Path First Version 2"， STD 54， RFC2328， April 1998。

[5] Simpson. W， "The Point-to-Point Protocol (PPP) " STD 51， RFC 1661， July 1994。

[6] 馮德娟，《基于Softswitch的下一代網絡組網路由解決方案》【中興通訊技術】105期，2001年11月

[7] K. McCloghrie，D. Perkins，J. Schoenwaelder，" Structure of Management Information Version 2"，RFC2578 ，April 1999。

[8] J. Case， K. McCloghrie, M. Rose，and S. Waldbusser， "Protocol Operations for Version 2 of the Simple Network Management Protocol (SNMPv2)"，RFC 1905， January 1996.

[9] Information processing systems-Open Systems Interconnection - Specification of Abstract Syntax Notation One (ASN.1)，International Organization for Standardization. International Standard 8824， (December， 1987)。

[10] SS8 Networks Corporate的產品介紹資料，http://www.ss8.com/solutions/SignalingSwitch ，2002

[11] "NGN協議介紹" 《華為技術報》（136期）
