Ai-Logix：SmartWORKS™ LD系列

2011/11/23

　　SmartWORKS™ LD 是專門為高性能的模擬電話線錄音系統所設計，每個端口的阻抗可以通過軟件進行設置，使得同一卡板上即可以有高阻錄音的端口，也可以有用于電話錄音資料查聽的IVR端口。錄音啟動的門限電壓可以通過軟件調節，使其適用不同的線路情況。這種電壓檢測的機制同樣可以用于IVR端口檢測反極信號。LD系列的這些特性使其成為真正可以通行全球的模擬線高阻錄音卡。

產品主要特點

　　SmartWORKS™ LD 系列產品是針對高端錄音系統的需求而專門設計開發的語音卡，統一的API平臺提供了高端錄音系統所需要的全部功能，產品技術特點主要包括：

支持各種標準語音編碼和壓縮格式

音頻信號的生成 / 識別

CallerID/FSK/DTMF/MF 識別

靜音 / 聲音檢測

H.100總線

自動錄音增益控制 (AGC)

自動放音增益控制 (AVC)

回音抵消

呼叫進程監控 (CPM)

每個通道都具備雙工語音處理資源

流媒體語音處理模式

提供實時監聽音頻輸出接口

支持多種錄音啟動模式

線上提示音的播放

　　4-24 Port 模擬高阻錄音卡/錄音資料電話查聽卡

　　提供了從低密度板卡到高密度板卡的多種選擇，是模擬線錄音系統的理想之選�？梢酝ㄟ^(guò) SmartWORKS™ API 隨時測量到線路上的電壓值，該特性可以用于測試電話線路上的摘掛機的壓差。

　　可編程控制的錄音啟動門限電壓

　　可以根據不同國家和地區、不同的交換機、不同的現場環境設定錄音啟動門限電壓，使得SmartWORKS™ LD 成為可以通行全球的電話錄音卡。

　　準確檢測極性反轉信號

　　可以根據線路情況進行設置，保證對反極信號檢測的準確。
　　
　　保證不低于 18k Ohm 的高阻設計

　　經過大量測試而形成的高阻設計保證錄音操作不會對通話產生任何影響。

　　CODEC 編碼格式

　　SmartWORKS™ 提供多種編碼格式供選擇 (包括G.723.1, G.729A 和 MS GSM)。

　　高阻搭線連接方式

　　LD 系列板卡提供從低密度到高密度4種配置供選擇，分別是 4, 8, 16, 和24路。SmartWORKS™ API 單機最大可以支持到 512 路，搭線位置靈活，可以是交換機到話機間的任何一個位置。

　　正常阻抗的終端連接方式

　　LD 系列產品同樣可以用于IVR的應用中，當用于IVR等應用時，和其用在錄音上是一樣的出色。當作為錄音資料的電話查聽以及電話實時監聽使用時，它通�？梢泽w現出其他產品無以匹敵的優點。單一板卡及單一API會帶給系統更好的完整性和易維護性。

　　幫助你的錄音系統通行世界

　　SmartWORKS™ LD 啟動錄音門限電壓的調節機制使得該產品可以適用于任何線路情況，使其成為可以在世界范圍內使用的錄音卡。除此以外，我們還積極配合各國電訊監管當局完成入網測試的工作，并已經獲得多個國家的權威測試機構的入網測試，是真正意義上可以通行世界的錄音產品。

　　內建斷線檢測功能

　　SmartWORKS™ LD 可以及時準確地判斷電話線路的斷開，當電話連線發生意外斷開時，系統可以及時提供告警信息。這個特點在同類型的產品中是不多見的。SmartWORKS™ 系列中的其他模擬卡不支持該功能。

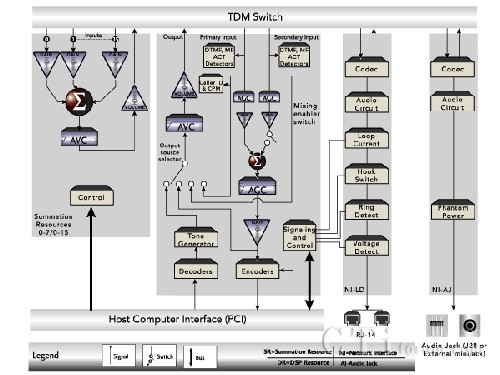

SmartWORKS™ LD工作原理圖

產品規格

　　主機要求　　

Pentium 4 或相當于Pentium 4 以上

具有3.3V電源的PCI2.2/PCI3.0/PCI-X/PCI-E插槽

　　操作系統

Windows2000 Professional/Server, Windows XP Professional (SP3), Windows7(32-bit/64-bit), Windows2003 server (32-bit/64-bit), Window2008 server(32-bit/64-bit),Linux (請致電咨詢)

　　技術規格

單機卡數 Max boards per system: 16

單機端口數 Max ports per system: 512 ports

板間交換總線 Resource Sharing Bus: H.100 ( LD409 除外)

　　工作環境要求

工作溫度 Operating Temperature: 0C -- +50C

保存溫度 Storage Temperature: -20C -- +85C

工作濕度 Humidity: 8% -- 80%

保存濕度 Storage humidity: 8% -- 80%

　　物理規格　　

板卡尺寸: 全長或半長 PCI卡全長PCI-E卡

　　電話接口規格

信噪比 Signal/Noise ratio: 35dB referenced to -15dBm

空閑噪聲 Idle channel noise: < 20dBrnc

串音 Crosstalk coupling: < -70 dB (0dBm, 1004Hz)

頻率響應 Frequency response: 300Hz -- 3400Hz +/-3dB

振鈴檢測 Ring detection: 30Vrms (min), 16 -- 68Hz

振鈴響應 Ringer Equivalence Number: < 0.5

回受損失 Echo return loss: 28 dB +/- 3dB @1400Hz

電話接口 External Connector: RJ-14 (LD409)RJ-21(LD809/LD809-eh,LD1609/LD1609-eh,LD2409/LD2409-eh)

　　電話接口規格 (高阻模式)

外線類型Trunk Type: Loop Start/Ground Start

連線方式Trunk Interface: 高阻 High Impedance (Z)

交流阻抗AC Impedance: 18 kOhms

門限電壓Voltage Detection: 通過軟件檢測兩個不同門限電壓范圍 Range: -61V -- +61V

誤差范圍Accuracy: +/- 2V

　　呼叫進程控制 (Terminate Mode)

總數目 Number of programmable tones: 20

濾波器數目 Number of bandpass filters: 10

濾波器分配 Number of filters: per tone 1,2 or 3

周期數 Number of cycles: 0 -- 255

答錄機檢測 Answering Mach Detection: Yes

　　語音處理

主叫號碼 Caller ID: V.23 & Bell 202

雙音多頻檢測 DTMF Detector: 雙檢測器/每通道

　　回音抵消 (Terminate Mode)

動態范圍 Input Dynamic Range: 符合 G.165

對講檢測 Double-talk detection: 符合 G.165

　　音頻撥號 (Terminate Mode)

雙音多頻DTMF digits: 0 – 9, *, #, A, B, C, D

頻率變化 Frequency variation: 小于1 Hz

發碼間隔 Rate: 可編程控制

發碼長度 Duration: 可編程控制

安全和認證 (Pending)

通訊認證 Telecom: 請來電垂詢

放射性 Emissions: FCC Part 15 class A

抗干擾 Immunity: EN55024

安全 Safety: EN 60950

平均無故障工作時間 Estimated MTBF: 250,000小時

　　安全和認證 (Pending)

通訊認證 Telecom: 請來電垂詢

放射性 Emissions: FCC Part 15 class A

抗干擾 Immunity: EN55024

安全 Safety: EN 60950

平均無故障工作時間 Estimated MTBF: 250,000小時

　　Part Number

910-0801-001 LD409

910-0802-001 LD809

910-0803-001 LD1609

910-0804-001 LD2409

910-0701-001 LD809-eh

910-0701-002 LD1609-eh

910-0701-003 LD2409-eh

　　接線端口

LD409: RJ-14

LD809/LD809-eh: RJ-21x

LD1609/LD1609-eh: RJ-21x

LD2409/LD2409-eh: RJ-21x

　　SDK

Ai-Logix Native SmartWORKS™ API

SmartControl (Control Panel)

SmartVIEW

　　機接口

總線 Bus Compatibility: PCISIG 2.2/PCI-X/PCI-E1.1

總線速度 Bus Speed: 33/66/2500MHz

總線模式 Bus Mode: 32/64 位總線

　　電源要求 (8 端口使用時)

+ 3.3 VDC: 1.0 A

+5 VDC: n/a

-12 VDC: n/a

+12 VDC: 100 mA

　　音頻接口　　

接口連線 Audio Connector: 3-pin 插針式

(LD409)或3.5mm
立體聲插頭
(LD809/LD809eh,
LD1609/LD1609-eh,
LD2409/LD2409-eh)

輸出阻抗 Output impedance: 300Ohms

輸入阻抗 Input impedance: 33KOhms

麥克匹配 Mic bias: +5VDC @ 4.7KOhms

輸入增益 Input gain: +9dB

輸出增益 Output gain: 0 db @ 300Ohms

峰值輸入 Full scale input: 370 mVRMS

峰值輸出 Full scale output: 1.1 mVRMS 開路時

　　DTMF 識別

雙音多頻 DTMF digits: 0 - 9, *, #, A, B, C, D

動態范圍 Dynamic range: -38 dBm -- 0 dBm

最小信號長度 Minimum tone detection: 40 ms / 可程序控制

最小信號間隔 Interdigit timing: 40 ms min.

信號變形 Acceptable twist: Per LSSGR sec. 6, 8 dB 前向, 4 dB 后向

頻率誤差容限 Frequency variation: 全部接收 +/- 1.5%, 全部不接收+/-2.5%

噪聲容限 Noise tolerance: Per LSSGR sec. 6

串音容限 Talk off: Bellcore TR-TSY-000762

　　語音編碼格式

5.3 Kb/s: G.723.1

6.3 Kb/s: G.723.1

8 Kb/s: G.729A

13 Kb/s: GSM 6.10, Microsoft GSM

16 Kb/s: G.726

24 Kb/s: G.726, OKI

32 Kb/s: G.726, OKI

40 Kb/s: G.726

64 Kb/s: µ-law 或 A-law per G.711, 8 位線性 PCM

96 Kb/s: 6 Khz 16 位線性 PCM

128 Kb/s: 16 位線性 PCM

Wave 文件格式: Microsoft GSM,8 & 16-bit PCM

編碼格式 Digitization selection: 可以通過軟件對每個通道進行設定

　　電源要求 (4或8 端口使用時)

+ 3.3 VDC: 1.0 A

+5 VDC: n/a

-12 VDC: n/a

+12 VDC: 100 mA

功耗 Watts (Max) 4.5W

　　電源要求 (16端口使用時)

+ 3.3 VDC: 1.3 A

+5 VDC: n/a

-12 VDC: n/a

+12 VDC: 200 mA

功耗 Watts (Max) 6.7W

　　電源要求 (24端口使用時)

+ 3.3 VDC: 1.5 A

+5 VDC: n/a

-12 VDC: n/a

+12 VDC: 220 mA

功耗 Watts (Max) 7.6W
