某省電力公司視頻調度系統
北京華緯訊視頻調度系統電力行業解決方案

2005/08/03

1引言

　　視頻指揮調度通信系統是應用在部隊、公安、鐵路、電力、交通等特殊領域的通信系統，然而傳統的指揮調度系統只聽聲音、不見其人，指揮者只能通過前方反饋的語音信息進行判斷分析后，進行決策、下達命令。由于語音信息是一種描述性的信息，它不像視頻信息那樣直觀、具體，缺乏一定的準確性，這給指揮者實施及時、有效的正確指揮帶來了一定的影響。隨著現代通信技術和多媒體技術的高速發展，北京市華緯訊電信技術有限公司研制出了運行在中低帶寬條件下的具有音、視頻雙向交互功能的VC3-6000視頻指揮調度系統，這與傳統的語音指揮調度系統相比發生了質的變化，填補了我國視頻調度系統的市場空白,結束了指揮調度時只聽聲音、不見其人的歷史。

　　VC3-6000視頻指揮調度系統，采用先進的MPEG4/MPE2視頻編解碼技術， 并結合網絡技術和多媒體技術，使其運行在現代通信網絡（LAN/WLAN/SDH/ATM）平臺上，確保了在中低帶寬網絡環境條件下提供高清晰、全動態、全實時圖像，它是一種具有雙向音、視頻交互功能的集視頻指揮調度、視頻監控、視頻會議于一體的多媒體通信系統。

2視頻調度系統需求分析及解決方案

　　由于我國地域遼闊，電網復雜，系統中擁有大量的分布在不同地域的變電站，為確保變電站的安全、可靠運行，降低運維成本，對這類變電站的監控視頻化、告警聯動化、指揮雙向可視化的改造，已成為電網智能化、自動化建設中一個重要的環節。

　　北京華緯訊公司根據電力調度的特殊應用需求，根據自主知識產權的VC3-6000視頻指揮調度系統量身定制提出針對性的"電力公司視頻調度系統"，它可以對遠方變電站實行遙視，監視并記錄變電站的安全以及設備的運行情況，監測電力設備發熱程度，及時發現異常情況并及時進行可視化調度處理，從而全面提高電力系統安全性和可靠性，并提供事后分析事故的有關資料。

　　根據電力行業解決方案，某省電力公司擬利用現有傳輸網絡，構建一個三級星型網絡結構的視頻調度系統。該系統IP包交換傳輸，采用最新的SIP協議實現。系統以省電業局為單位、涉及省調、地調、縣調、變電站的多級網絡結構視頻調度系統，系統要求集視頻監控、視頻指揮調度、視頻會議等多功能于一體，具體如下：

  1. 多級視頻監控

    2. 　　實現對變電站，運行重點區域的實時統一監控，從省調到縣調各級電力單位都可實現對自己所轄變電站的實時監控，各監控點的現場圖像和現場環境（溫度、濕度、紅外、煙霧等）并產生告警聯動。監控的范圍出了設備監控、運行狀況監控、安防監控還可擴展到對所屬單位工作人員工作情況的監控。系統監控設計是一個多級的監控系統，不僅實現對口監控，還可以根據具體地理位置，實現相關外派單位的監控，橫向的監控。

  2. 視頻調度

    3. 　　省調-地調-縣調-各變電站監控中心，按照隸屬關系可進行視頻調度。

  3. 視頻會議

    4. 　　各級單位監控中心可召開視頻會議。

  4. 瀏覽

    5. 　　調度中心以外的監管機構可以登錄系統瀏覽各變電站、運行中心的運行狀況。

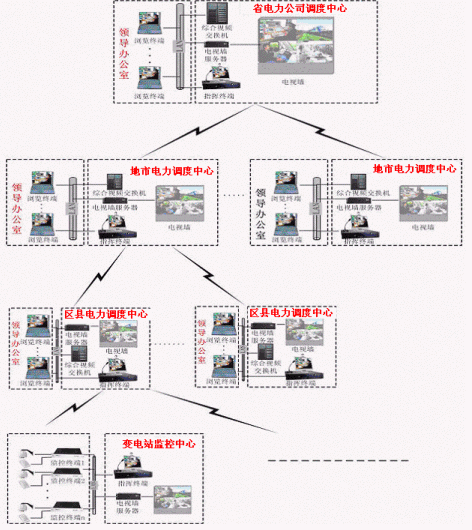

3系統網絡結構


4系統主要特點

獨特的遠程指揮調度功能

　　系統的各種終端的級別與權限可按照指揮關系與業務需要進行設定，這樣可通過傳輸網絡方便地實現各種模式的遠程視頻調度，如：直接調度、越級調度、點對點調度、點對多點調度、多組調度等。

多功能于一體
　　系統集視頻調度、視頻監控、視頻會議、短信與字幕、錄像與回放等多種功能于一體，全面提升了系統的使用效益。

完美的音、視頻效果
　　系統采用先進的MPEG-4視頻編碼技術，在2M以下帶寬條件下可傳送4路高清晰的圖像與高保真聲音。

多種技術傳輸
　　系統既支持單播技術，也支持組播技術，這樣可以顯著地減少了網絡的負載，更能有效地利用寶貴的帶寬資源，降低網絡負荷，防止網絡擁塞。

全實時交互
　　系統提供幀頻為25fps的全動態圖像，系統時延小于200ms，特別適合實時性音、視頻交互應用。

實用性強
　　系統既可用于監控，也可用于調度、遠程實時教學、遠程會議、圖像傳輸?shù)取?br>
擴展性好
　　系統超大容量，1臺綜合視頻交換機（vc3-6100）最大支持960個終端，更大容量可通過級聯來實現。同時系統采用模塊化設計, 組網靈活，具有良好的擴充性，易于系統今后的擴容和平滑升級。

性價比高
　　系統為我公司自行研發生產，具有完全的自主知識產全，是一種具有高性價比的產品。

量身定制
　　系統充分考慮了我國國情，可按照用戶的實際需求"量身定制"，能充分滿足用戶個性化需求。

完善的系統管理
　　系統采用集中控制方式管理系統資源和設備。系統管理員可遠程配置和控制管理視頻設備，合理限制視頻接入，避免網絡擁塞。

5 系統主要功能
6總結

　　VC3-6000視頻指揮調度系統,多功能、多業務，既可以用于視頻指揮調度、也可用于視頻監控、視頻會議、遠程教學、圖像傳輸，并且操作簡捷、使用方便，可廣泛應用于軍隊、武警、公安、鐵路、電力、交通、人防、城市應急通信等眾多領域。

　　隨著信息化建設的不斷深入，如何依靠各種先進的技術手段，尤其是運用信息技術的最新成果，來進一步提高工作效率，降低成本，是擺在各級領導面前的當務之急。北京華緯訊電信技術有限公司作為一個多年從事多媒體通信系統研發和建設的專業公司，我們積極支持并參與信息化建設，憑借我們卓越的產品、精湛的技術、豐富的經驗、完善的服務竭誠為廣大用戶服務。

華緯訊公司供稿 CTI論壇編輯
