IP Conference (V2oIP語音視頻會議)

2002/07/22

　　隨著全球步入信息化時代，人們對了解事物、交換信息的要求已經從紙、筆、書本、話音等發展到通過聲光電信號等各種方式更準確、更快捷、更豐富地表達出來。隨著數字信號處理、壓縮編碼技術和數據傳輸新技術的不斷涌現，同時出現了許多新的多媒體通信方式。

　　其中，作為多媒體會話型通信業務的一種典型，會議電視業務已在社會性的信息交流中發揮了巨大的溝通作用。會議電視通過通信網絡把兩個或多個地點的多媒體會議終端連接起來，在其間傳送各種圖像、話音和數據信號，使出席會議者有親臨現場的感覺。除了用于多點多媒體會議之外，會議電視系統還應用于遠程教育、遠程醫療等需要傳送實時音頻、視頻和數據的業務。

　　視頻會議系統隨著ITU-T于1990年制定了ITU-T H.320標準開始在市場上出現產品。而后隨著需求的增加，出現了一個發展時期，并于95、96年達到市場高峰。ITU-T也在這一時間制定并完善了一系列的多媒體通信標準ITU-T H.32x，其中包括ITU-T H.323標準。近幾年由于通信技術開始從傳統的電信業務向IP業務轉化，以ITU-T H.320標準為代表的一代視頻會議產品開始走出歷史舞臺，市場份額不斷萎縮，取而代之的是以ITU-T H.323標準為代表的新一代IP視頻會議產品。

　　Asiasoft eMeeiting是一個全新的Voice over IP和Video over IP語音視頻會議軟件，它采用了國際電信聯盟ITU制定的多媒體H.323通信協議標準，并采用了電信級的語音、視頻高度壓縮編碼處理技術，eMeeting是目前世界上先進的基于IP網絡和WEB的PC多媒體通信技術的完美體現。在IP網絡環境下，無需昂貴的MCU等會議多點控制設備就可進行多方語音視頻通信。eMeeting由服務器端媒體交換通信、WEB管理軟件和客戶端軟件組成，客戶端只需要具備有聲卡和USB 攝象頭的多媒體PC就可以，服務器端可以采用LAN的PC服務器或INTERNET的WEB SITE服務器。

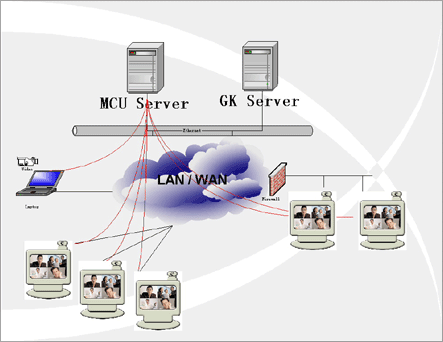

一、總體結構

　　IP視頻會議系統用于在寬帶IP網絡之上完成多點、實時、雙向交互的多媒體交流。根據視頻會議系統的具體需求，一個完整的視頻會議系統應該包含MCU和會議終端兩類主要設備。MCU負責多點通信功能，會議終端負責提供視頻會議的用戶界面。

1、 IP語音視頻會議網絡

①系統邏輯結構

　　視頻會議系統由MCU和會議終端構成，多個MCU構成系統的核心，多個會議終端構成系統的外圍應用實體。通過級連，MCU可配置為兩級，其中一個MCU為主MCU，位于系統的中心，其它MCU為從MCU，均同主MCU連接，受主MCU的控制。各會議終端連接到MCU。

　　在這個邏輯結構中，會議終端A為主席終端，負責會議活動中的主席控制功能。會議終端A直接連接的MCU為主MCU。其它會議終端（連接到主MCU上或從MCU上）均為普通終端。

②系統物理結構

　　系統物理組網方案可以分為直接廣域網接入和局域網接入兩種方案。直接廣域網接入方案在用戶端不需要路由器、交換機等設備，但需要的廣域網線路數較多，對視頻會議設備的接入能力要求較高。局域網接入方案在用戶端需要路由器、交換機等設備，但僅需要較少的線路，對視頻會議設備的接入能力要求較低（只需普通以太網網卡接入到局域網）。

③直接廣域網接入

　　圖中云圖部分表示骨干網（如163網、169網等），幾個網絡云代表骨干網的本地接入部分。視頻會議設備（包括MCU和會議終端等）均通過ATM、SDH、DDN、ISDN、ADSL等線路直接接入到本地網，進而接入到骨干網中。這種接入方法適合于視頻會議設備物理位置比較分散，設備安放地點沒有其它方法連接到本地網的情況。

　　在上面的示例中，各設備的接入方法和接入帶寬需要根據視頻會議的質量要求和帶寬要求來確定。如視頻會議要求質量較低，帶寬僅限64kbps，那么會議終端就可以采用ISDN接入，MCU可以采用DDN、ADSL等接入。如果視頻會議要求質量較高，帶寬達到2Mbps，那么會議終端就需要采用DDN、FR、ADSL等接入，MCU就必須采用ATM、SDH等接入。

④局域網接入

　　圖中，局域網連接到路由器/交換機。各視頻會議設備（包括MCU和會議終端等）連接到局域網上，通過路由器/交換機接入到骨干網。這種接入方法適合于視頻會議設備物理位置比較集中，設備安放地點已經有局域網連接到本地網的情況。

　　在上面的示例中，各設備的接入方法統一為10M/100/1000M以太網接入，接入帶寬理論上可以達到10M/100/1000Mbps。但根據視頻會議的質量要求和帶寬要求，設備實際使用的帶寬限定在64kbps-2 Mbps的范圍。路由器/交換機接入到骨干網的接入方式和接入帶寬應參照局域網上全部視頻會議設備的總帶寬來確定。

2、 MCU

　　MCU是視頻會議系統的核心部分，只有采用MCU才能擴大視頻會議系統的規模，使視頻會議系統的效益發揮到最大。MCU的功能分為三個部分：會議管理，MCU級連，與會議終端連接。

　　Asiasoft MCU是基于PC Server或SUN SPARC服務器的軟件。

3、 GK

　　GK網守服務器是進行統一的呼叫地址轉換和路由管理、維護、配置和應用開發。

　　Asiasoft GK是基于PC Server或SUN SPARC服務器的軟件。

4、 IP終端

　　IP會議終端的功能分為四個部分：MCU連接，通信數據處理，用戶界面，輔助設備。

　　Asiasoft eMeeting Client是PC 個人電腦的桌面會議終端軟件。

5、防火墻

　　在企業內部局域網與INTERNET連接處，會設置FIREWALL防火墻，而IP語音視頻會議采用的ITU H.323協議本身不具備穿越防火墻的特性，因此需要防火墻穿越軟件。

　　Asiasoft eProxy是H.323協議穿越防火墻的代理軟件（內、外均可代理）。

二、 MCU多點控制系統

①會議管理

　　MCU可以同時進行多個會議活動，每個會議活動在邏輯上完全獨立。MCU中的會議管理功能負責對MCU上正在進行的全部會議活動進行監視和管理。

　　MCU中每一個會議活動均包含一個會議控制部分和通信處理部分。會議控制部分進行整個會議的通信控制、多點連接控制、級連控制和主席控制等。通信處理部分進行多點通信的數據處理，即按照會議控制的指令處理多個會議終端的通信數據。

②MCU級連

　　通常情況下，一個MCU只能連接一定數目的終端（4-32個）。在視頻會議規模較小時，一個MCU就可以完成需要的會議規模。但如果視頻會議的規模較大（如需要有幾十甚至上百個節點參與同一個會議活動），一個MCU就不可能完成相應的會議活動，而必須采用若干個MCU進行級連來擴大會議規模。

　　在級連的情況下，MCU將區分為主MCU和從MCU。一個級連環境中只能有一個主MCU，其它MCU均為從MCU。從MCU只能同主MCU連接，構成一個星型連接結構（如后面的系統邏輯結構圖所示）。整個會議活動的全部控制均由主MCU完成，從MCU在主MCU的指揮下協助主MCU完成對其從屬會議終端（直接與該MCU連接的會議終端）的控制。

③會議終端連接

　　MCU同每一個會議終端的連接并不獨自占用一條物理線路（H.320中的終端獨自占用一條或多條ISDN線路），而是所有終端共享使用同一條物理線路，但使用不同的邏輯信道，從而完成通信。邏輯信道對應TCP/IP協議中的TCP連接和UDP連接。

　　MCU中每一個會議終端均采用點到點的模式進行通信，會議終端認為MCU是同它一致的對等點。具體的多點處理是在MCU內部完成的，對會議終端透明。

　　由于多個會議終端共享使用同一物理線路同MCU連接，因此MCU的接入帶寬必然為多個終端帶寬之和，故而在H.323系統中要求MCU有較高的接入帶寬（區別于H.320系統要求MCU有較多的接入端口）。

主要用途：

· 點對點的語音視頻會議通信
基于IP網絡的任意兩點之間可隨時進行全交互的語音視頻會議。

· 媒體廣播形式的語音視頻會議
基于IP網和WEB的媒體會議，收聽收看主持人發言，觀眾可與發言人進行交互式問答。以及廣播錄制好的聲音、視頻、數據等媒體流。

· 多點交互式的語音視頻會議
用戶可通過自己的PC機與在LAN或INTERNET上的多個點的PC進行語音視頻會議，CHAT、SMS、白板交流。

三、 IP終端軟件

· IP會議終端：
會議終端的功能分為四個部分：MCU連接，通信數據處理，用戶界面，輔助設備。

· MCU連接：
會議終端采用點到點的通信模式同MCU連接。會議終端與MCU的連接在物理上并不占用一條獨立的線路，而是與其它會議一起共享MCU的接入線路。

每個會議終端同MCU通過幾條邏輯信道進行連接，邏輯信道對應TCP/IP協議中的TCP連接和UDP連接。

· 通信數據處理：
會議終端完成視頻、音頻、數據等通信信息的處理，包括編解碼、打包、傳輸、顯示等。

· 用戶界面：
提供用戶操作視頻會議系統的界面。主要的界面包括：主席控制界面（主席終端），視頻顯示界面，音頻控制界面，數據功能界面，遠程攝象機控制界面（主席終端）等。

· 技術與特性：
基于ITU H.323協議， LDAP目錄協議
支持語音編碼：G.723.1 (5.3Kbps-6.3Kbps) G.729 (8Kbps) G.711 (64Kbps)
支持視頻編碼： H.263 (16Kbps-64Kbps) H.261 (64Kbps-512Kbps)
視頻格式和窗口尺寸：QCIF（176 X 144）；CIF （352 X 288）
幀頻：15-30幀/秒（根據帶寬決定）
支持Voice over IP、 Video over IP完全的IP網絡電話、視頻會議
支持可選的Asiasoft H.323 eProxy穿越防火墻軟件
