大唐高鴻構建內蒙古郵政融合通信系統建設方案

2008/07/25

　　目前，隨著內蒙古郵政局軟交換系統平臺中視頻會議的建設完善，已組建成一個跨越全省的網絡系統，建立了以國家郵政為中心，各省郵政為二級中心，各地市縣到網點的五級星型網絡結構。隨著網絡業務的不斷增多，在企業內部間電話溝通日益頻繁，企業長途和區間電話通訊費用已是企業的一項重要開支，即使是市話的費用也大部分是用于業務的聯系。那么，在此軟交換系統中以視頻會議系統為基礎，加之VoIP技術的日益成熟，通過在已有的軟交換平臺中視頻會議網絡上建立語音網，實現語音傳輸?shù)腎P化，在專用內部IP網上同時傳送數據和語音，以節省內部專用電話網租用電信線路的高額費用。另一方面，隨著視頻會議系統的使用及電信網絡的迅猛發展，很多省市的郵政網絡的線路帶寬已迅速提高，剩余帶寬大量閑置，軟交換平臺中VoIP恰好可以利用這部分帶寬。根據內蒙古郵政網絡特點，利用已搭建成熟的軟交換平臺，對視頻會議系統進行了升級擴展，創造性地采用了三網隔離的解決方案。

　　因此，在已經完成的內蒙古郵政軟交換平臺中，以網絡遠程視頻會議系統為基礎，借助專用網絡，可以方便的擴展網絡VOIP，把分布在各市局的普通電話用戶，納入統一的專用網絡內，變成VOIP的局域用戶，使用免費的網絡電話，從而大大節省通信開支。再次挖掘出利用軟交換平臺的強大功能。

一、用戶需求

　　內蒙古郵政內部專線網絡及軟交換平臺已搭建完成，視頻會議系統作為軟交換平臺中的一部分，現已正常投入使用，為了節省通訊費用，同時提高各單位信息溝通的及時順暢，需要實現以下功能：

　　內蒙古郵政需要在原視頻會議系統平臺上，擴充VOIP網絡電話系統。

　　本次內蒙古郵政視頻會議系統升級改造需在原系統平臺基礎上擴充VOIP網絡電話功能，使得內蒙古郵政軟交換平臺子系統不僅可以應用于視頻會議，而且還可以用于VOIP網絡電話，使系統更加完善。

　　內蒙古郵政局、盟市局、旗縣局和站所等各級單位之間通話免費

　　基于H.323/SIP協議的網絡電話系統借助穩定的網絡環境，網內所有地區的通話通過網絡傳輸，不占用傳統運營商的電話線路，實現免費通話，并更加充分的利用了網絡資源。

統一管理、維護方便

　　視頻會議系統與VOIP網絡電話系統需提供WEB管理，統一由軟交換分配號碼及路由規劃，做到中心統一控制，終端自動配置，極大方便日常使用和維護。

安全性高、使用穩定

　　隨著網絡電話技術的發展，其安全性也不斷提高，利用多種加密技術對語音進行保護，同時借助丟包補償、動態抖動緩沖及多種語音優化處理，保證通話的穩定性。

二、方案優勢

　　對于內蒙古郵政目前的需求，該方案采用將主服務端軟交換放置在省中心會場及12個盟市會場，完全利用現有網絡，真正意義上實現內部通話“零”費用。該方案中只需將MCU稍加升級，將軟交換與視頻會議系統中MCU有效結合到一起，即可方便實現VOIP網絡電話功能，搭建真正意義上的軟交換系統平臺。


三、方案目標

根據以上的需求分析和現狀描述，我們對此設計實現如下的目標： 四、設計原則

　　為了給客戶提供完全可行、技術先進超前、標準統一、經濟實用、管理簡便、可靠安全、質量保證的新一代網絡電話通訊系統，在設計本技術方案時，我們將遵循以下原則：

實用性原則

　　系統立足于滿足企業的業務需求，以實用性為第一目的，充分利用現有數據網資源；同時，系統具有廣泛的適用性，并且提供友好的人機界面，易學、易懂，操作簡便、靈活。

先進性原則

　　系統在滿足實用性的基礎上，網絡設計合理，處理速度快，并具有安全防護功能。

開放性原則

　　采用標準H.323/SIP協議，保證終端之間的互聯；軟交換具有較強的兼容性，能進行不同編碼格式的轉換。

擴展性原則

　　設備采用標準化的模塊設計，具有良好的可伸縮性，可根據實際需要擴展系統規模。

可靠性原則

　　系統具有很強的容錯能力和處理突發事件的能力，最大程度保證系統可靠運行。

五、方案設計

　　該方案中充分利用內蒙古郵政現有軟交換平臺，在省公司、市局采用大唐高鴻中繼網關MG3000-T4 E1端口接入PTSN網絡，在省公司、市局和縣局采用大唐高鴻智能路由網關MG3000-R32 FXS口連接用戶電話。該方案中內蒙古郵政現有軟交換平臺與大唐高鴻中繼網關MG3000-T4和大唐高鴻智能路由網關MG3000-R32互通良好，工作穩定可靠。

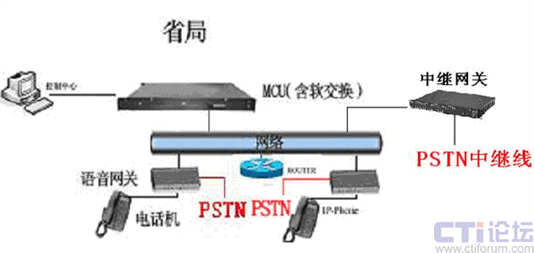

1、省公司方案



客戶條件：

MCU+軟交換＋語音網關+交換機

建議方案：

　　將普通電話與PSTN線路連接到帶路由逃生的語音網關上，當撥打內部電話的時候，語音網關會通過內部網絡找到MCU軟交換上注冊的電話號碼，完成與所需呼號的地市之間的通訊；當撥打外部電話時，系統會到MCU軟交換上尋找所撥打的電話號碼，如果尋找不到，則語音網關將啟動逃生功能，自動轉向PSTN線路，與外線用戶建立連接。則無論呼叫PSTN電話還是分機機構電話，都可以直接撥號；分支機構也可以通過該E1呼入省公司分機。原有E1中繼作為PSTN呼入時使用，保留原有PSTN號碼。

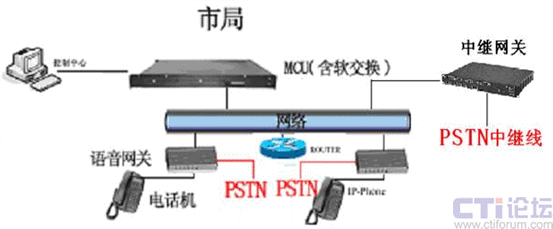

2、市局方案


客戶條件：

MCU+軟交換＋語音網關+交換機

建議方案：

　　傳統分機用戶不用改變原有撥號習慣，號碼將送到軟交換處理，軟交換通過路由及撥號規則判斷，如果是PSTN的號碼，則通過連接PSTN的E1中繼送出，如果是VOIP分機，則直接發送到IP終端；當PSTN呼入時，在語音網關的E1端口配置直入，直接將呼叫送處理。

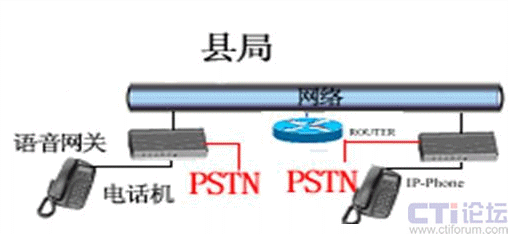

3、縣局方案


客戶條件：

語音網關+n條模擬中繼線

建議方案：

　　通過語音網關IP中繼與省公司軟交換連接，能夠與省公司及各分支機構聯絡，同時共享省公司的虛擬運營商資源；也可以自行注冊到虛擬運營商網絡，配置比較靈活。

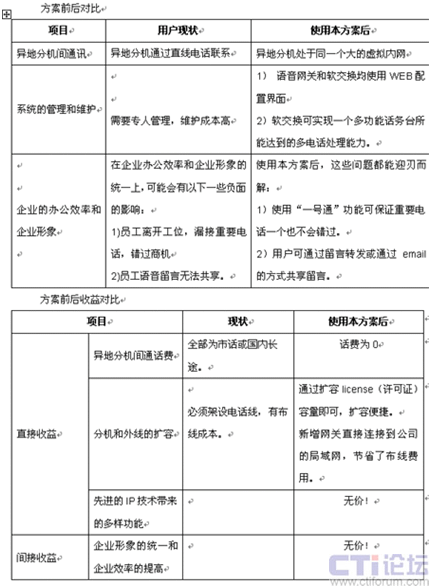

六、系統建設達到的效果

a. 大大節省通信費用

b. 提升通信效率，改善服務品質

c. 使用方法極為簡單，不改變用戶使用電話的習慣

d. 系統可靠性高，維護簡單

e. 帶寬占用較小、通話質量高

f. 在每個縣局節點，均和本地傳統電話系統互連互通。

聯系人: 許女士62301722 xufeng@gohigh.com.cn
