艾訊科技關于全球衛星搜救系統的解決方案

2005/06/21

背景簡述

　　人們生命財產的安全保障是至關重要的。近年來，我國航海、航空、長途運輸、地質勘探、科學考察、登山探險等經濟活動發展迅猛，無論是船舶、飛機或是個人，在踏入這些領域的同時也意味著隨時都可能遇到危險，特別是在海上、空中，或是在人跡稀少的邊遠地區，如一遇險，后果更是無法想象。

　　如果在海、陸、空各個領域，能夠充分利用衛星發出救助信息，迅速實現遇險報警定位和用戶身份登記信息查詢服務，準確可靠地將信息傳遞給有關部門，將使遇險者得到及時有效的幫助。這就是全球衛星搜救系統。

　　隨著人們對生命安全的重視，全球衛星搜救系統的應用對群體和個人都是緊密相關的，有利的。除了航空、航海兩大群體外，個人用戶也在不斷增加，進而對系統提出了嚴峻的要求。為了進一步滿足業務需求，北京交通部順利對系統實現升級計劃，加強全球衛星搜救系統的處理能力。由于全球衛星搜救系統肩負著人們生命財產安全的重任，因此對系統的硬件設備也提出極高的要求，如：強大的計算能力、穩定性和安全性等等。

系統構成

　　全球衛星搜救系統，是國際低極軌道搜救衛星系統（COSPAS/SARSAT）的簡稱，由遇險示位信標、衛星空間段和地面處理分系統三大部分組成。系統運行使用低高度的極地軌道衛星或同步靜止軌道衛星，以及相應的地面處理設備。

　　當用戶（船舶、飛機或個人）遇險后，遇險示位信標可以通過人工或者自動由遇險時的撞擊、水浸而激活（信標激活后可以存活48／小時），發出121.5MHz/243MHz/4O6MHz的遇險報警信號，搜救衛星則對遇險示位信標發出的遇險報警信號進行變頻、存儲、轉發等處理并轉發，由幾個數據信號處理器（DSP）對衛星的下行信號中的121.5MHz、243MHz、406MHz信號進行實時處理或?qū)?06MHz信號進行延時處理。由遍布全球的地面處理分系統本地用戶終端（LUT）接收并計算出遇險目標的位置，把信標的報警數據和統計信息送給相應的搜救任務控制中心（MCC）。 MCC采用主/備雙機結構運行，收集、整理、儲存和分類從LUT與其它MCC送來的數據，過濾虛假報警，解除模糊值，通過X.25分組交換、AFTN航空專用通信網、Telex電傳和FAX傳真四種接口，與國際通信網聯接，以最快的速度把報警和定位數據分發到有關的搜救協調中心（RCC）或搜救協調點（SPOC），使遇險者能夠得到及時有效的救助，從而實現海、陸、空全球全天候衛星搜救服務。

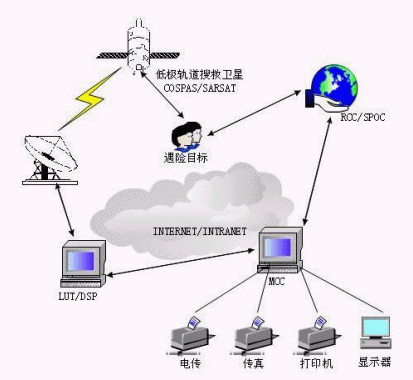

系統架構圖


解決方案

　　本解決方案所涉及到的是低極軌道搜救衛星系統地面分系統，由北京交通部負責建設，包括衛星搜救本地用戶終端（LUT）和搜救任務控制中心（MCC）兩大部分。

　　該系統自1994年投入使用，艾訊科技已為該系統提供了部分工控設備。為了進一步滿足業務需求，交通部再次選用了艾訊科技AX61400 4U 14槽機架式機箱，搭配SBC82400和SBC82631兩款嵌入式半長卡產品，成功為該套設備實現系統升級，滿足客戶大數據量的計算。

　　本系統對硬件設備有著極高的要求，其選用了高性能的HP9000系列工作站。使用法語版MS-DOS，搭配數據通訊的軟體及數據采集卡，連接衛星監測設備，作為信號采集，數據采集和數據中轉平臺。艾訊科技產品作為DSP處理器。通過HP服務器的HPIB接口與衛星監測設備相連，形成主控機，搭配REAHAT操作系統，作為任務控制中心（MCC）。

　　AX61400機架式機箱結構設計緊湊合理，三個5.25"和最高兩個3.5"磁盤驅動器架，為硬件設備提供足夠的空間；12CM滾珠散熱風扇，通風防塵性能良好，使系統內部保持正常的溫度，而且易于更換和清潔。支援14槽底板或ATX主板，支援熱插拔冗余電源。SBC82400嵌入式半長卡，使用無風扇設計，低功耗，可滿足高溫等惡劣環境下的應用。SBC82631支援CRT/LCD（TFT/STN/DSTN），可連接兩個顯示屏，支持雙百兆以太網接口，擴大了整體網絡的通道，非凡的網速確保信息的及時傳遞，使產品性能更勝一籌。



硬件規格
系統功能
  1. 本地用戶接收終端（LUT）跟蹤搜救衛星并接收衛星轉發下來的遇險示位信標信號和數據；

  2. 解碼、計算并給出信標識別碼和位置數據，同時又實時修正衛星的軌道參數；

  3. 把信標的報警數據和統計信息送給相應的搜救任務控制中心（MCC）；

  4. MCC收集、整理、儲存和分類從LUT與其它MCC送來的數據；

  5. 在COSPAS／SARSAT系統內與其它MCC進行信息交換；

  6. 過濾虛假報警，解除模糊值；

  7. 把報警和定位數據分發到有關的搜救協調中心（RCC）或搜救協調點（SPOC）。
為何采用艾訊科技產品

　　艾訊科技產品使用壽命長，同時在功能和設計上一直非常出色，具有運算處理速度快、功耗低、穩定性強等特點。在本系統的杰出表現為：

　　高速度、高精度：支持Socket 370 Intel? /Celeron?/ Pentium? VIA C3 處理器，擁有強大的核心邏輯計算能力。

　　擴展能力強：多通信接口大大滿足系統的需求；1個COM口，2 個USB接口，也為連接外設提供了多種接入方式。

　　高速網絡存�。弘p千兆以太網端口帶來了非凡的網速，確保信息快速傳遞。

　　可靠的通信：由于具有以太網和其它通信界面，多種接口互為備用，確保數據能夠及時有效地傳送。

　　電源供應可靠：采用+5V only 供電模式，增強了電源系統的穩定性。

　　超低功耗：無風扇低功耗的嵌入式半長卡，符合低熱能的要求。

　　雙顯示：友好的管理界面，支援CRT/LCD（TFT/STN/DSTN）

企業優勢

　　艾訊科技（AXIOMTEK ）為Intel? Communications Alliance (ICA)主要成員之一，提供網絡通訊和嵌入式試算運用平臺的最佳解決方案。艾迅科技開發的嵌入式計算交通解決方案是高穩定性和標準化設計的結合，是交通項目和環境的理想選擇。作為一家取得ISO-9001-2000認證的公司，艾訊科技的產品既有高質量的管理標準，而且能夠滿足嚴格的業界要求。艾訊科技提供穩定可靠的硬件平臺服務，產品設計緊湊、樸實，并且具有廣泛的擴展性，能與周?chē)h(huán)境很好的融合，滿足用戶的各種需要。

前景展望

　　北京交通部負責建設我國的低極軌道搜救衛星系統。據了解，該設備承擔大量的低軌道衛星監控及搜救工作，神州載人航天飛船也屬于低軌道衛星范疇，在歷次的發射實驗過程中，該設備均成功地完成全程監控及返回倉的落點計算，對衛星、飛船的發射和返回起到很大的協助作用。

　　事實證明，隨著人們經濟活動的增加，人們對生命安全問題進一步重視，除了航空和航海兩大系統的用戶之外，個人遇險救助也成為全球衛星搜救系統服務的主要對象之一，極大提高系統的使用率。其中，以政府的關鍵部門、軍事機構、高科技領域、國家重要的經濟部門、體育探險和大公司的高層人士為主。

　　目前，該系統已應用艾訊科技（AXIOMTEK） 產品，其硬件出色的表現，為人們的生命財產安全提供可靠的硬件保障。

艾訊科技公司供稿 CTI論壇編輯
