蘇州科達視頻會議系統在安徽電力的應用

2006/03/29

　　一、總體結構

　　從20世紀80年代全面進入數字化通信領域開始，電力系統對信息化的應用就一直處于其他各行業的前列，不僅建設了遍布全國的通信網絡、開展了靈活豐富的應用業務，而且在新技術、新
業務的嘗試和推廣上也不遺余力。

　　為了響應整個電力系統信息化建設規劃，進一步提升自身的信息化技能，以便更好適應大變革后的電力產業市場化道路，安徽省電力公司于2004年3月開始組建覆蓋全省17個地市供電公司的視頻會議系統。自全網開通至今，該系統已成功運行半年多。通過該系統的建設，安徽省電力公司與17個地市供電公司足不出戶即可實現“面對面”的遠程互動，有效降低了傳統的會議差旅費用，溝通更加及時方便，大大縮短了決策周期，工作效率得到大幅度提高，有力推動了安徽省電力系統的管理體制改革。

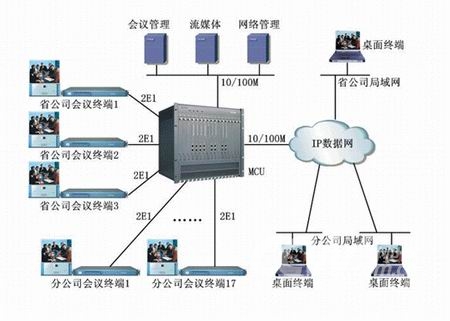

　　該系統基于蘇州科達公司KDV系列視頻會議產品，全網采用1套MCU、20套會議室型終端和200多套桌面型終端，其中會議室型終端通過2條E1線路捆綁與MCU相連、桌面型終端通過10/100M以太網和IP數據網與MCU相連。總體網絡結構如下圖所示：


　　二、系統特點

　　該系統在規劃設計上充分考慮了安徽省電力公司目前和今后的網絡狀況以及對視頻會議的具體應用需求，注重先進性與實用性相結合，總體上具有如下特點：

　　視音頻效果

　　采用MPEG-4和MP3的高效視音頻編碼技術，在1.5M的帶寬下即可獲得4CIF的高清視頻質量和雙聲道立體聲音頻效果。本系統中MCU到會議室型終端的傳輸帶寬為4M（2E1捆綁），因此其圖像畫面更細膩豐富，動感更強，基本接近原始畫質；MCU到桌面終端的傳輸走IP數據網，利用高效視音頻編解碼技術，可在實現桌面會議高清晰度的同時大大降低視頻會議系統占用的帶寬，避免視訊業務和數據業務之間的帶寬爭搶。

　　擴展性

　　安徽省電力公司視訊系統在設計上充分考慮了容量、功能、帶寬和線路條件的擴展性和適應性。

　　在省公司選擇了模塊化、大容量設計的MCU，具有15個業務擴展插槽，單機箱滿配置下具有112個E1或448個2M IP交換能力，通過支持多機箱堆疊（通過1000M光口），可進一步擴大交換容量。本次系統采用雙機箱堆疊，因此完全可以滿足本次20個會議室型終端（采用2E1）和200多個桌面型終端（采用IP）的接入需求，并能提供今后各發電廠、水電站等另外15個會場接入的擴展。

　　系統中，MCU和終端都能支持64K～8M的碼率帶寬范圍，在未來網絡帶寬提升后，可直接支持更高的會議碼流，以便實現更高質量的視音頻效果。

　　在安徽省電力公司的規劃中，今后需要將目前基于E1專線的視頻會議系統移植到基于IP/MPLS技術的綜合業務數據網上，計劃利用MPLS/VPN為信息網和視頻會議系統分別開設VPN傳輸信道。而本系統中MCU和會議室型終端均支持H.320/H.323雙協議，不僅可以支持當前的E1線路，也能支持未來的IP/MPLS數據網，因此可在未來實現視頻會議系統結構的平滑調整，無需增加硬件。

　　在功能方面，由于MCU采用模塊化設計，因此除了本次系統配置的多畫面、電話會議接入、T.120數據會議、網守等功能外，還能在今后根據需要增加電視墻、視音頻矩陣等擴展功能。

　　穩定性

　　穩定性是該系統規劃設計中非常注重的要求，一方面設備本身要具有長時間穩定運行的能力，另一方面要能夠在線路出故障時提供備份功能。

　　為了滿足穩定性要求，此系統中選用了嵌入式設計的MCU和會議室型終端，其功耗低、處理時延小、抗病毒能力強、能夠有效抵抗黑客攻擊，能夠充分保證系統7×24小時的穩定運行。而桌面型終端采用純軟件方式實現，無需在PC上增加編解碼卡和視頻采集卡，保證了PC運行的穩定性。

　　在線路備份方面，安徽省電力視訊系統采用了線路雙備份機制。會議室型終端到MCU之間均通過雙E1線路相連，其中任意一條E1中斷后，其會議速率將自動下降，通過MCU的碼率適配功能實現不同速率終端同網運行，當該E1線路恢復后，會議速率自動上升，保證整個會議得以繼續進行。當兩條E1均中斷時，系統可通過IP網實現迂回備份，本來通過E1線路傳輸?shù)囊曇纛l信號將自動迂回到IP接口，通過IP數據網繼續傳輸，同樣可以保證會議的持續進行。

　　三、應用功能

　　該系統最大的一個特色就是應用功能非常豐富。通過MCU、會議室型終端、桌面型終端、流媒體服務器、T.120數據會議服務器等設備的配合，該系統可實現安徽省電力公司本部3個會議室型會場、17個市供電公司各1個會議室型會場以及省電力公司200多臺局域網PC之間的各種視頻多媒體應用。

　　遠程電視會議

　　通過該系統，可隨時召開安徽省電力公司到17個地市公司會議室參加遠程電視會議，應用得最多的就是工作例會和每天的情況匯報。系統通過一套圖形化的會議管理軟件實現集中管理和控制，在會議召集上非常方便靈活。

　　系統內任意一個終端均可作為主會場，實現主席控制、導演控制、聲音控制、自動輪詢等多種切換模式。在主席控制模式下，成為主席的會場可點名讓某一分會場發言，其他會場收看收聽該發言會場的視音頻信號；在導演控制模式下，由會議管理員通過會議控制臺來管理整個會議的進程，包括發言會場的選擇切換等；通過聲音控制，利用語音激勵機制，可根據與會各方發音的強弱和講話時長來選擇符合條件的發言者；在自動輪詢方式下，通過預先設置輪詢的周期和需要輪詢的會場，然后依次循環轉發這些輪詢會場的視音頻信號。

　　為了讓會議操作更加方便靈活，系統還可進行主叫呼集會議。通過主叫呼集技術，召開會議無需提前預約、也無需MCU側的會議管理員參與，任意一個會場只要通過遙控器或終端控制臺即可借助于終端提供的界面選擇與會終端，并召集這些終端進行會議，使得整個會議象打電話一樣方便。

　　桌面會議

　　桌面會議主要可實現會議組播和交互會議兩大功能。

　　在上面描述的遠程電視會議中，可以通過會議室型終端的組播功能將會議視音頻碼流轉發到各公司的計算機局域網上，然后通過配置了桌面終端軟件的PC實現會議的同步收聽和收看。這種方式不占用廣域網帶寬和中心MCU的處理能力。

　　應用更多的則是交互式桌面終端，PC不僅能夠接受會議碼流，而且能夠通過配置的簡易USB攝像頭和耳麥將自己的圖像和聲音上傳，與其它桌面或者會議室進行交換式會議。這種方式需要占用線路帶寬和MCU的處理能力，因?yàn)槊恳粋�(gè)PC就相當于一個會場。

　　該系統中MCU配置了可以實現不少于120個會場同時開會的能力，而且能夠同時支持128組會議，因此借助于交互式桌面終端可以實現靈活的PC多媒體應用業務。整個系統可以在省電力公司的局域網上實現任何PC參與或旁聽的桌面多點會議。

　　這些桌面終端在會議召集上也非常靈活方便，包括自助式和預約式。在自助式會議下，在桌面終端的操作界面上，打開地址簿，選擇呼叫對象，將這些對象邀請并加入到會議中來。在預約式會議下，采用虛擬會議室的方式實現會議召集，該系統可設置128個虛擬會議室，會議召集者預先申請會議室，申請成功后得到會議室號碼和加入會議的密碼，然后會議召集者將會議室號碼和密碼以及開會時間通知各與會者，開會時，各與會者點擊約定的會議室，輸入密碼即可進入會議室參加會議。

　　借助于MCU對桌面終端的支持，系統還可以以便攜式桌面終端的形式通過互聯網進入公司內網參加或召開會議。這種方式要求便攜式終端與公司內網之間通過互聯網架設VPN，利用VPN隧道傳輸會議碼流。

除了上面說的多點桌面會議外，該系統還可通過桌面終端實現PC點對點呼叫，即點對點可視通話，這種方式無需MCU參與碼流轉發，只需MCU提供網守管理功能。

　　遠程展示和遠程教學

　　通過該系統還可以實現現場教學或錄像觀摩、幻燈片展示、遠程技術研討等互動性應用功能。這些應用主要通過T.120數據會議來實現。

　　T.120數據會議系統由數據會議服務器和數據會議終端組成。數據會議服務器采用嵌入式硬件設備，設置在省公司的MCU側；數據會議終端采用安裝了Netmeeting的PC機，設置每個會場側；桌面型終端本身支持?jǐn)?shù)據會議終端功能。

　　通過上述配置，主會場可以通過PC將其幻燈片等文檔以桌面共享的方式傳送到每個分會場（包括桌面型終端），分會場通過PC接受后直接顯示或投影到屏幕上。這樣，在召開會議時同時實現文檔共享，提供生動的教學演示或報告功能。除了文檔共享，通過該套數據會議還可實現文件傳送、電子白板、文字聊天等互動功能。

　　電話會議

　　該系統利用MCU與電話交換網相連，實現電話會議接入功能。MCU與程控交換機之間通過E1中繼相連，系統內或公網上的電話用戶可以通過電話撥號撥入MCU，聽到自動語音提示后撥入密碼，驗證成功后即可加入會議。這些會議可以發生在各電話用戶之間，也可以發生在電話用戶與視頻會議之間，通過MCU的操作，電話用戶也可作為發言會場進行發言。對于外出的人員，還可以利用手機撥入會議系統中參加會議。

　　流媒體應用

　　該系統具有靈活的流媒體應用功能，包括錄像和點播。

　　通過配置的流媒體服務器軟件，利用MCU轉發的會議碼流，系統可以將會議進程以數字方式實時錄像，錄像文件可以以光盤形式保存，也可以保存在服務器硬盤或?qū)I(yè)配置的存儲網絡上。系統可以同時錄制一個會議中的多個會場視音頻信號，也可以同時錄制多個會議的主會場視音頻信號。錄像內容將自動分類并以Web形式發布。

　　發布后的錄像將以流媒體方式提供視頻點播。點播的碼流可以根據帶寬情況進行調整，該系統可同時提供400個768K帶寬的點播碼流。借助于該套系統，省公司信息網用戶可實時、非實時點播電視會議及遠程教學等各種多媒體內容。


計算機世界網(www.ccw.com.cn)
