BPS12 — 電池電源

2004/12/09



主要特性
概述
容量
安裝和使用
應用
可靠性和質量
物理規格和環境要求

主要特性
概述
　　BPS12 提供可靠的 –48 V 直流電源。它既可以作為企業中的不同網絡元件的專用電源，也可以為在交流電源中斷時需要繼續工作的元件供電。正常運行期間，交流電源輸入對 BPS12 中的電池充電。當交流電源中斷時，BPS12 立即通過其內置電池供電。與傳統的可靠性差且安裝復雜的不間斷交流電源不同，BPS12 是一種適用于通信和網絡設備的工業備用電源。

容量
　　BPS12 的容量是 12 Ah，額定輸出電壓為 –48 V（直流）。有六個獨立的帶保險輸出，其中每個都能夠提供最大電流為 8 A 的輸出電流。因此 BPS12 能夠同時為一個或多個設備供電。總輸出電流不能超過 12 A，并通過主保險來保護。一個 BPS12 能夠為一個 500 W 的設備提供至少一個小時的備用電能，為一個 100 W 的設備提供至少 6 個小時的備用電能。要提供更長時間的備用電能，可以連接多個 BPS12 系統。

安裝和使用
　　BPS12 可以安裝在 19" 支架上，并通過普通的插頭連接到交流電源。這意味著您可以在網絡室中使用標準的交流電源而無須專門進行布線。使用 BPS12 上的抑制開關可以在安全地連接到網絡設備時斷開輸出。BPS12 提供了低電壓保護，以便在交流輸入低于通用交流輸入范圍時斷開交流輸入。這意味著 BPS12 將穩定地工作，而不會受到由于低交流電壓條件而帶來的損害、性能下降或設置變化的影響。BPS12 提供帶保險的輸出，以防止受到系統外部產生的短路和過流情形的影響。BPS12 通過三個 LED 指示燈來顯示其運行狀況。電源 LED 指示燈顯示 BPS12 正處于充電狀態還是放電狀態。負載 LED 指示燈顯示系統的總電源負載。狀態 LED 指示燈顯示多個狀態，例如，抑制開關處于打開時的狀態。蜂鳴器提供聲音警報，以指示 BPS12 上發生了緊急情況。


應用

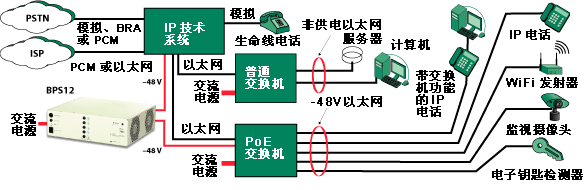

　　上圖顯示了如何將 BPS12 部署到典型的網絡中。該公司擁有一個 IP 電話系統，并使用 BPS12 來確保當交流電源中斷時電話服務繼續工作。此方案中沒有使用 UPS，因為可靠性是一個極為重要的因素。VoIP 系統的以太網端口連接到兩個交換機：一個提供 IEEE 802.3af 以太網供電 (PoE) 功能，另一個則不提供。普通交換機連接到在電源故障期間不需要繼續供電的設備。其中的某些設備可能有一個 UPS，UPS 可以在交流電源中斷后服務器自行關閉時提供幾分鐘的備用電能。PoE 交換機從 BPS12 處獲得電能，并為圖中所顯示的各個設備提供 –48 V 的電能。這些設備需要在交流電源已中斷后繼續運行很長的一段時間。用戶可以繼續進行電話交談，而且監視設備和建筑物入口處的關鍵功能也不中斷。這些設備在沒有交流電源情況下的運行時間取決于設備的功率消耗。典型的 VoIP 系統可以在一個 BPS12 上持續運行五小時。具有 48 個設備的 PoE 交換機（按照 PoE 規范中的定義，以一半功率工作）可在一個 BPS12 上持續運行大約一小時。公司可以增加多個 BPS12 電源以獲得更長的持續運行時間。此外，準確地判斷出在交流電源中斷時不需要供電的設備，也可以延長 BPS12 的備用供電時間。

可靠性和質量
　　高質量的鉛酸電池和完善的充電模式可確保較長的電池使用壽命。強制風冷有助于降低 BPS12 的內部溫度。風扇僅在必要時啟動，這大大延長了其使用壽命。如果設備在電池已放完電時繼續使用電源，BPS12 內部的電路將斷開輸出。這防止了電池深度放電，從而進一步延長了電池的使用壽命。由于 BPS12 實現了上述功能，因此蘇迪思科技公司能夠為其提供三年的質保，這在業界是絕無僅有的�？梢缘教K迪思科技的全球各地服務中心更換電池。

物理規格和環境要求

交流輸入：87-264 V，47-63 Hz
輸入電流：6.5 A @ 110 V，3.0 A @ 230 V
直流輸出：–48 V ± 15%
輸出功率：額定 600 W，峰值 900 W
功率因數：> 0.96
工作溫度：0o C 到 30o C（32o F 到 86o F）
存儲溫度：–20o C 到 40o C（–4o F 到 104o F）
重量：27 kg (60 lb)。運輸重量 30 kg (66 lb)
大�。�430 mm (長) x 380 mm (寬) x 130 mm (高) (17" x 15" x 5.25")
支架要求：標準 19" 支架，高度為 3 RU (130 mm)
安全保障：UL 60950、CSA-C22.2、AS/NZ 60950:2000、EN60950
EMC 輻射量：FCC part 15、ICES-003、AS/NZS 3548、CISPR 22、EN55022、EN61000-3-2、EN61000-3-3
EMC 抗擾度：IEC61000-4-2、IEC61000-4-3、IEC61000-4-4、IEC61000-4-5、IEC61000-4-6、IEC61000-4-11
質保：三年

蘇迪思公司供稿 CTI論壇編輯
