GeoMode定位技術和增值服務

上海宏圖技術有限公司 趙月旺 2003/09/18

1 GeoMode定位技術的比較優勢

1．1介紹
　　與定位服務（LCS）相關的應用將是運營商能夠提供給用戶的下一代主要增值服務之一。在我國，運營商們正在積極的探索定位的服務，比如最近的聯通推出的"定位之星"(A-GPS方案=GPS+Cell ID)。

　　雖然定位服務給運營商們提供了十分廣闊（廣大客戶群）和縱深（行業用戶）的機遇，但是采用定位服務并不應該從那些最復雜、技術要求最高和功能最豐富的開始。相反，運營商應該利用當前的技術來區別對待這些服務，以在市場上取得領先位置。

　　目前，以下幾個因素促進了定位的服務的開展：　
·競爭
　　我國手機用戶的絕對擁有量已經非常龐大，繼續高速發展已經沒有可能，各大運營商尋找新的收入增長點和與眾不同的增值業務的需求正在開展并且將持續增長下去。 　　
·需求
　　隨著我國WTO進程的加快，政府、公安、保險、金融等行業對公共的定位服務的需求會越來越迫切，相關的立法工作會促進運營商的定位服務的開展。

　　單獨的手機用戶對定位服務的需求也越來越迫切。
·技術 　　
　　根據位置發現策略的不同，已經有很多的成熟技術可選---Cell ID、GPS（A-GPS = GPS + Cell ID）、TDOA/E-OTD/TDOA、SA(信號衰減, GeoMode = SA + Cell ID + 神經網絡算法)。

1.2 定位服務的種類
　 典型的有：
·被找服務（定位被叫）
1) 基于用戶位置的送貨，促銷打折信息服務
2) 定位相關的游戲
3) 定位相關的宣傳廣告移動商務
4) 緊急援助服務（如119、120、110、122），精度50m,---65%,
·尋找服務（定位主叫）
1） 手機用戶主叫自定位，主叫查詢被叫定位
2） 查找目標位置（餐飲娛樂、提款機、街邊建筑、交通車站、碼頭），精度50m,---65%,
3） 移動路邊搜尋目標，追蹤目標, 精度50m,---65%,
4） 黃頁位置查詢定位（114、112）
5） 交通旅游索引
·混合服務（主被叫）
1） 交通環境監控調度
2） 動、靜態室內外監控防盜報警安全服務, 精度<50m,---65%,需要定制終端
3） 病人、小孩等各類目標監控監護
4） 車隊監控及緊急調度、車隊管理
5） 車隊、的士實時駕駛指揮調度
6） 行動和訂單貨物的調動
7） 公共交通的調度服務
8） 移動財產、車輛貨物安全和跟蹤，精度<50m, ---65%,需要定制終端
9） 自動駕駛，精度<5m,---95%,需要定制終端
　　因此，在國際上，沒有一種服務被正式采用和被廣大人群使用，這是對定位服務的挑戰---它需要取得大量和廣泛的使用。

1. 3 影響定位服務實施效果的因素
　　定位服務的最大問題是有太多的技術選擇和解決方案。在如此復雜的環境里，可能會造成"選擇癱瘓"---面對多種選擇時卻沒有選擇。
　　在展開定位服務時，我們應該考慮以下比較關鍵的決定因素：
　　1精確度擴展性---不應該選擇那些在定位精度上有限制的技術
　　不同的定位服務需要不同水平的精度。為了能夠靈活地配置各種定位服務，該技術必
需有較高的精度，并且能不斷發展。
這樣，Cell ID和TDOA和E-OTD由于有精度上的限制，不適合運營商選擇。
　　2 平臺投資回報的效率---這是本質
　　主要的因素有：終端客戶群的規模、定位平臺的投資、建設周期，請看下列公式（未經實際統計驗證，僅僅用于估算）：


例如：
　　采用GPS技術，以100萬用戶為例，與本技術有關的手機擁有量=5萬， 普通效益=50元/年,由于精度最高和\或響應最快導致獨門應用的效益=200元，平臺建設需要100萬，建設周期需要3月，生命周期5年，那么，平臺投資回報的效率 = 11.88。每年收入=1250萬。

　　采用GeoMode等技術，以100萬用戶為例，與本技術有關的手機擁有量=60萬，普通效益=150元/年，平臺建設需要200萬，建設周期需要3月，生命周期5年，那么，平臺投資回報的效率 = 42.75。每年收入=9000萬。

　　采用E-OTD等技術，以100萬用戶為例，與本技術有關的手機擁有量=60萬，普通效益=100元/年，平臺建設需要1000萬，建設周期需要6月，生命周期5年，那么，投資回報的效率 = 5.4。每年收入=6000萬。

　　采用Cell ID技術，以100萬用戶為例，與本技術有關的手機擁有量=100萬，普通效益=50元/年，平臺建設需要30萬，建設周期需要2月，生命周期2年，那么，投資回報的效率 = 152.8。每年收入=5000萬。

　　投資回報效率上，GeoMode第二，利潤總量上，GeoMode表現最好；

　　3 SP、CP對應用開發的吸引力

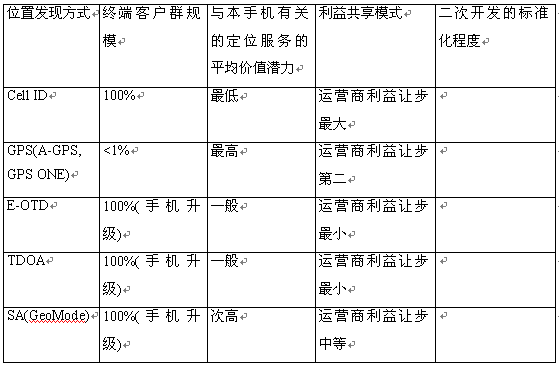

　　和其他增值服務一樣，定位服務的成功在于除了簡單應用外，還有不斷推陳出新的新服務的支撐，而對SP和CP應用開發最直接的吸引力依次是：終端客戶群規模 x 與本手機有關的定位服務的平均價值潛力、利益共享模式、二次開發的標準化程度。


　　4 精度和成本比較

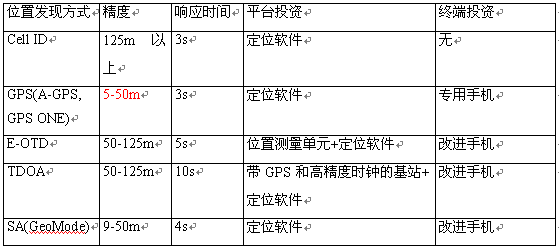

比較結果是：
　　定位精度：GPS最高，GeoMode次之，E-OTD和TDOA次之，Cell ID最差；
　　響應時間：Cell ID和GPS最快，GeoMode和E-OTD次之，TDOA最長；
　　平臺投資：Cell ID最低，GPS次之，GeoMode次之，E-OTD和TDOA最高；
　　終端投資：Cell ID最低，GeoMode和E-OTD和TDOA次之，GPS最高；

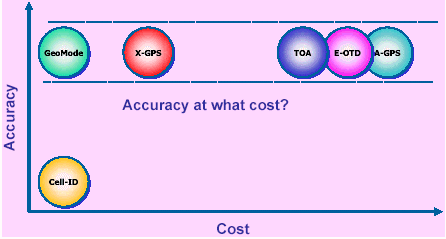

示意圖如下：


　　Cost = 定位平臺的投資 + 該技術獨有的手機平均追加投資（終端投資的精確描述） * 吸引SP/CP開發投入的最少手機擁有量（按1%計算）。

　　5建設周期比較

包含兩個方面：
·平臺建設
　　Cell ID最快，GPS和GeoMode次之,E-OTD和TDOA最慢；
·手機客戶群建設
　　按照中國現在的經濟水平，支持GPS功能的手機的銷售量要達到1%的比率，大概要1年時間，要達到10%的比率，要3-5年時間。

　　因此，GPS在未來的時間內，只能集中在行業用戶和很少的高端用戶群。
但是，通過簡單升級的GeoMode方式，比較容易短期獲得最大的客戶群規模。

1．4 位置發現策略
　　對于定位服務有很多種可選技術，這其中包括了基于網絡的和\或基于手機的解決方案。對于前者，需要在網絡設備中植入智能以獲得位置信息，而后者則需要在手機中植入智能。
　　基于手機手機的全球定位系統（GPS，Global Positioning System）和來源蜂窩小區（CELL ID，或COO---Cell Of Origin）、基于手機手機和網絡的信號發送和接收的定時的覆蓋三角技術（E－OTD\TDOA\TDOA）。
　　目前，在國外唯一的在無線網絡被廣泛使用的技術是CELL ID。
　　目前，比較流行的定位技術有：增強觀測時間差分（E－OTD）、到達時間（TDOA）、輔助GPS（A－GPS）和GeoMode(基于信號衰減SA)、Cell ID。

1.4.1 起源蜂窩小區（CELL ID）
　　CELL ID技術無需對手機和網絡進行修改，因此它可以被用來向所有的移動用戶提供定位服務。但是，CELL ID與其它技術相比，其精度最低：>125m。
　　這項技術中，BTS所在的蜂窩小區作為呼叫者的定位單位。這樣，定位精度就必需取決于小區的大小。在使用微小區的一些市中心，其小區尺寸可能只有150米。CELL ID的最大優點是它確定位置信息的響應時間十分快（3秒左右），而且CELL ID不用對手機和網絡進行升級就可以直接向現存用戶提供定位的服務。

1.4.2 增強觀測時間差分（E－OTD）
　　E－OTD是通過放置位置接收器或參考點實現的，這些參考點分布在較廣的區域內的許多站點上，作為位置測量單元（Location Measurement Unit）以覆蓋無線網絡。每個參考點都有一個精確的定時源，當具有E－OTD功能手機和位置測量單元接收到來自至少3個基站信號時，從每個基站到達手機和位置測量單元的時間差將被計算出來，這些差值可以被用來產生幾組交叉雙曲線，并由此估計出手機的位置。
　　E－OTD會受到市區的多徑效應的影響。這時，多徑將扭曲信號波形并加入延遲，導致E－OTD在決定信號觀測點上比較困難,時間較長。
　　E－OTD方案可以提供的定位精度，在50米到125米之間，響應速度需要約5秒的時間。另外，它需要對手機進行改進，這意味著現存的用戶無法通過該技術獲得定位的服務。

1.4.3 到達時間（TDOA）
　　與E－OTD類似，TDOA也通過計算信號從手機到3個基站的傳輸時間差來獲得位置信息的。不同的是，TDOA系統中沒有使用位置測量單元，而是通過與在基站上安裝了GPS或原子鐘的無線網絡的同步來實現的。美國cdmaOne網絡使用了這個功能。TDOA在市區提供的定位精度會比CELL ID好一些，但是它卻需要比CELL ID或E－OTD更長的響應時間，大約有10秒,直接影響到很多定位服務的應用效果。TDOA無需對手機進行修改，因此可以直接想現存用戶提供服務。
　　
1.4.4 信號衰減（Signal Attenuation）
　　這項技術利用當手機靠近基站或遠離基站時所帶來的信號衰減變化來估計手機的方位。由于多數手機的天線是多向發送的，因此信號功率會向所有方向迅速消散。如果手機發出的信號功率已知，那么在另一點測量信號功率時，就可以利用一定的傳播模型估計出手機與該點的距離。
　　以前，由于多種原因，這項技術被認為是定位技術中最不可靠的一種。原因是：發現傳送功率是一項負擔，由于小區基站的扇形特性、天線有可能傾斜以及無線系統的不斷調整，這個過程可能會十分復雜。而且，信號并不只因為傳輸距離而產生衰減，其它的因素如穿越墻、植物、金屬、玻璃、車輛等都會對信號功率產生影響。功率測量電路也無法區分多個方向接收到的功率，如直接的和反射的。移動用戶可能都有這樣的體會，雖然沒有移動，但是手機上的"號強弱條"在不斷變化，其實，這就是由以上原因造成的。
　　但是，通過神經網絡的自學習功能，來自動補償以上的各種影響，也可以實現和E-OTD、TDOA同樣的精度。DES公司的GeoMode定位系統在美國紐約和中國的長沙的實施證明了其可行性，其精度達到了<20m,---65%，50m,---95%。響應時間約4s。
GeoMode實施上，只需要對手機改進（STK/UTK卡），同時，從設備的網管系統上獲取部分配置數據。

1.4.5 GPS
　　由手機的內置GPS天線直接取得位置信息，上報給定位平臺，響應時間是3s, 精度是5-50m。缺點是:支持GPS的手機價格高，用戶比例不高,建筑物內有盲區。


1.5 解決方案
　　盡管定位服務有著巨大的市場潛力，但是一些無線運營商在面對著如此多的變數時仍感到手足無措。應該首先配置哪種應用？定位技術的精度應該有多少？信息應該如何傳送？標準是什么？應該使用哪種平臺？

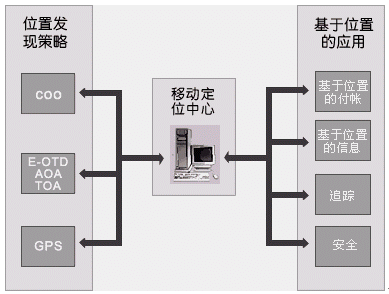

理想的方式入下圖：

　　該方案正是許多運營商所采用的，并為很多基礎結構銷售商所推介。一個叫做移動位置中心的組件將定位技術的選擇和應用的選擇隔離起來。由于CELL ID的粒度和精確度已經可以為許多應用提供支持，運營商可以在以后逐漸地采用一些先進的定位技術，而不必等待提供所有的新服務。


　　由于無線位置中心運行于無線網絡內部，我們可以對它進行修改以適應具體手機的能力。當用戶撥號、發短消息或者在WAP手持電腦上發起數據請求時，位置中心的交換機應該將客戶的位置信息發送給相應的位置應用。
　　運營商可以方便地試驗新的應用、更好的定位精度、新的內容或者其它的手機。他們可以迅速地響應市場需求，并能為不同的業務指定不同價格方案。該智能網結構允許無線運營商利用目前的技術實現一些定位的服務，而且對未來的新技術有著很強的適應能力。
GeoMode技術是一種嵌入式的解決方案，可以作為位置發現方式(SA + Cell ID+ 神經算法)而接入現有的移動定位中心。也可以作為Total Solution，將其他的定位方式接進來。

2 GeoMode應用前景

　　GeoMode是美國DES(Digital Earth System Inc.)公司的產品，將位置發現技術、電子地圖技術和與位置相關的增值定位服務相接合。此技術完全符合ITU-T標準、FCC標準和中國聯通和移動的相關標準。GeoMode已成功服務于紐約和中國長沙等眾多城市。
GeoMode是通過測量多個基站已經存在的RF信號電平來確定位置（屬于SA），然后通過分析手機信號和網絡參數來實現定位。實施歷史和效果如下圖：


　　在中國，現階段的主流定位技術是Cell ID和GPS,但是，GeoMode兼顧了二者的優點，費用低（平臺和終端）和精度高（和GPS屬于一個檔次）,可以迅速發展客戶規模。是最適合中國特點的定位實現方式。
　　定位技術的成功，除了其技術先進性和投入產出效果的因素外，最本質的問題是二次開發的開放性，GeoMode在國外和國內的應用已經三年了，除了標準的開發接口（XML over IP/SS7/PSTN）外,目前已經可以商用定位服務>20種。

3 GeoMode的體系結構

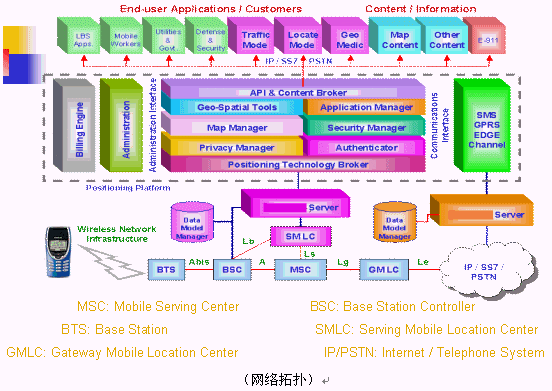

　　GeoMode定位技術的關鍵模塊由定位系統(SMLC/GMLC/STK+Server)、電子地圖信息系統(Map Manager)和增值服務應用系統(End-user Applications/Customers/Content/Information)組成，如下圖所示：

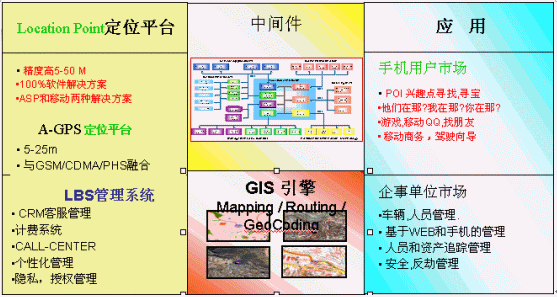

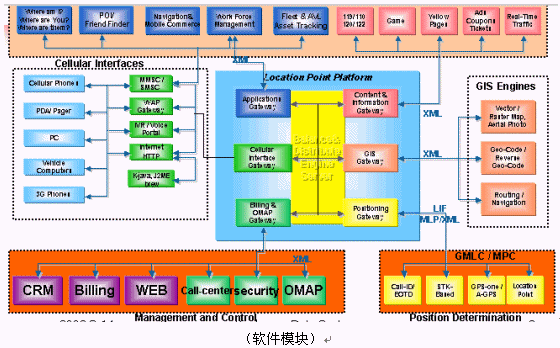

　　GeoMode軟件無線定位解決方案使用現有的網管配置數據，對手機進行簡單軟件升級（STK\UTK卡），不占用頻率資源。GeoMode系統由三個部分組成，如下圖所始：


3．1 確定位置的定位平臺軟件
　　可裝載在運營商機房，ICP、ISP或119等專業服務機構，它從BSC、Serving Mobile Location Center(SMLC)或通過手機直接從BTS收集無線網絡系統的Rf信號。
　　該軟件通過專利算法和'self training'神經網絡，接收傳輸?shù)臄?shù)據，計算手機的物理位置。
該軟件還可以在接收請求后或在某些情況下自動地控制手機，將位置信息通過數據(或SMS)信道發送。這種由服務器發起的控制功能很適合個人，財產或汽車跟蹤，車隊管理等應用。
另外一個獨特的功能就是，該軟件能發現并自動更新新加的cell sites進人數據庫，給其它的環境變化進行改正。

3．2中間件（以地圖信息服務器為例）
　　可以將X,Y數據與數字地圖接合起來或?qū),Y位置轉換成地址，通過標準接口向與位置相關的服務程序提供。
　　這些數據還可以提供給任何一個標準的地理信息系統(Geographical Information System)，為公用事業的移動工作人員、政府，或擁有移動財產，車輛和人員的企業提供適當?shù)膽?yīng)用程序。

3．3應用服務器
　　基于對手機的精確定位，確定對應的手機位置，開發各種各樣新業務。

4 GeoMode的工作原理

　　在GSM和同類的網絡系統為例，手機識別BTS的RF信號電平是以sub-second間隔測量的。GeoMode軟件分析RF信號電平來確定手機的準確位置。所需要的RF信號電平數據由基站（通過BSC and SMLC）提供，或者由手機(通過SMS)提供，GeoMode服務器的結構和位置一般根據設備供應商和運營商的要求而定。
　　在理想的空間環境，信號等強度線是以基站為中心的圓圈，手機的位置是三個圓圈的唯一交點。然而在真實世界，特別是城市，實際的信號傳輸不是理想狀況，信號等強度線不是圓圈。因此，GeoMode軟件是用三角化方法將多個基站的RF信號轉換成距離，然后確定手機的位置。
　　GeoMode位置定位過程是獨立于網絡系統的技術，可為GSM,TDMA,CDMA,GPRS，PCS和UMTS無線網絡技術提供定位數據。
　　以GSM為例，GeoMode定位過程需要下面的數據：

網絡配置數據--這是有關網絡系統的數據：
· CELL ID Cell Identity
· LAC Location Area Code
· BSIC Base Station Identity Code
· BCCH Frequency Channel Number
· X Latitude (WGS84) of cell BS
· Y Longitude (WGS84) cell BS
· Max PwrPower used by BTS for transmission in BCCH channel (in dBm)
· Antenna Height above surroundings
· Antenna Alignment Direction of antenna in degrees (clockwise from North)
· Ant_Half_Power_beam_Width Half Power Beam width of antenna (in degrees)
（這些數據不用于定位計算，但幫助安裝應用程序和轉換網絡系統參數）
手機數據--這些數據記錄于網絡系統，為每個手機所特有：
· CI_Serving Serving Cell ID
· LAC_Serving Location Area Code
· TA Timing Advance Serving (is not required)
· RxLev_Serving Receive Level Server
· CI NBRI Cell Neighbour 1
· RxLev_Nbor 1 Receive Level Neighbour 1
· CI NBR2 etc
· RxLev_Nbor2
· CI NBR3
· RxLev_Nbor3à etc

5 GeoMode的實施

　　使用RF信號電平數據可以使實施分為以網絡系統為中心或以手機為中心的方案。因此，定位的服務可由設備供應商提供，或由獨立的ASP提供。

　　以網絡系統為中心的實施方案（不需對手機改進）
　　1. GeoMode地位服務器通過直接聯網或IP連接，直接從BSC/SMLC接收有關的信號數據(需要對現有網絡進行功能升級)。
　　2. 有手機請求就為該手機機計算位置。
　　3. 取決提供商的應用程序和隱私的要求，手機的位置傳給MSC或直接傳給應用程序。
　　4. MSC可將X，Y數據傳給應用程序（緊急呼救或商業應用）。

　　以手機為中心的實施方案
　　1. 手機直接從基站采集信號數據，通過STK卡、WAP、GPRS軟件模塊的軟件升級，采集這些數據。
　　2. BS數據通過SMS or Internet Protocol (IP)被送到GeoMode定位服務器。
　　3. 對手機的位置進行計算。
　　4. 根據定位服務的具體要求，將手機的位置傳給MSC(符合相關標準)或直接傳給應用程序。
　　5. MSC可將X，Y 數據傳給應用程序（緊急呼救或商業應用）。

　　實施步驟
　　1. 建立以GeoMode為核心的定位系統。
　　2. 建立中文地圖信息庫。
　　3. 開發應用增值業務。

6 GeoMode的標準適應度
　　1． 滿足所有ITU-T、FCC及其他國際通信標準要求
　　2. 滿足中國移動、聯通的相關定位業務標準

聯系方式：billzhao1970@yahoo.com

上海宏圖公司供稿 CTI論壇編輯
