中國石油天然氣集團公司視頻會議系統解決方案

李旋 2003/08/29

　　中國石油天然氣集團公司作為國家特大型骨干企業，對國民經濟起著巨大的推動作用。新中國成立以來特別是改革開放后，中國石油天然氣集團公司的規模不斷擴展，業務范圍不斷擴大，以其真正的實力，已躋身于世界500強企業之列。

　　隨著中國石油天然氣集團公司業務的迅速發展，集團公司已建設完成一個覆蓋全國范圍安全可靠的寬帶多業務計算機廣域網。該網絡連接集團公司北京總部及國內直屬分公司共79個單位，要求提供集團公司總部和國內各分公司之間的數據、話音、傳真、視頻會議等多種業務，并能支持中國石油天然氣集團公司不斷發展的新的業務需要。

　　所建設的視頻會議系統要求良好的實時性和交互性，實現人與人之間的信息交流，使各會場之間通過會議電視設備，能夠進行視頻、音頻等信息的互通，達到以更高效率的通訊傳輸目的，達到提高網絡資源的利用率和辦公效率的目的。

　　項目規模:

　　中國石油天然氣集團公司將建設中國石油視頻會議系統，網絡將覆蓋北京總部及全國各分公司，項目建成后應滿足目前及今后視頻會議的需要。

　　中國石油天然氣集團公司包括集團公司、股份公司北京總部、76個國內分公司。此次建設中的78個會場分別是：集團公司北京總部2個主會場，股份公司北京總部1個主會場、大慶油田等76個分公司會場。上述79個會場可通過設備的IP端口與中國石油寬帶多業務綜合計算機廣域網接入設備連接。

　　中國石油天然氣集團公司將組建以多點控制單元MCU為中心，采用包交換的方式，以H.323協議為標準的會議電視網，端口速率為768kbps。

　　項目目標

　�。�1）視頻會議系統作為多業務綜合計算機廣域網的一個子項，應能實現H.320或H.323網絡上的交互式視頻會議；

　�。�2） 有完善的業務管理和網絡管理；

　�。�3） 用成熟技術和產品，具有良好的可靠性、可維護性和擴容能力；

　�。�4） 支持多個用戶、多組會議同時召開交互式遠程電視會議；

　　（5） 支持多種會議業務模式和靈活方便的接入方式；

　　（6） 大容量易擴容。

　　項目建設內容

　　本次建設中的中國石油天然氣集團公司視頻會議系統將基于中國石油天然氣集團公司已建設完成的寬帶多業務綜合計算機廣域網絡基礎上，通過接入設備來連接國內各地分公司的會議電視終端，實現音、視頻及數據的實時交互傳輸。

　　全網工程包括集團公司北京總部、股份公司北京總部、76個國內分公司，其中集團公司北京總部作為中心節點，是整個會議的控制中心，在此設置多點控制設備（MCU）和會議電視終端；其他78個分會場各配置會議電視終端，組成中國石油天然氣集團公司的基于H.323協議的視頻會議系統。

　�。�1） 在集團公司北京總部、股份公司北京總部設主會場3個，大慶、遼河等76個分公司設分會場76個，這樣共計79個會場；

　�。�2） 實現全范圍電視電話會議：音視頻會議、電子數據、圖文數據等；

　　（3） 各會場的屏幕可同時顯示多個會場畫面；

　�。�4） 每個視頻終端可配多個攝象機，并可任意切換;

　　（5） 具有多媒體演示功能，可以在會議過程中演示多媒體信息；

　�。�6） 具有白板功能，能夠完成白板數據的共享；

　　（7） 電視電話會議系統基本速率為64K-2M

　　實現上述目標后、會議系統可實現以下形式的會議：

　　點對點的會議模式；任意兩臺終端之間均能在沒有MCU參與的情況下通過網上撥號建立音視頻的連接，進行點對點的視頻會議。

　　多點會議：利用多點控制器（MCU）可實現多點交互式視頻會議功能，數十個或數百個大型會議室可以同時召開集群會議。

　　數據共享 ：在視音頻數據傳輸?shù)耐瑫r，還可以傳送數據，讓用戶更方便的進行資料演示，遠程培訓等工作。

　　對多點會議實現會議管理，包括以下幾方面的內容：

　　對會議進行登記：MCU對會議進行預約，參加人員的設定，會議的時間、帶寬等設定。

　　會議控制 ：會議過程中對會議人員的加入，推出，以及整個會議的開始，結束等進行控制。

　　分屏設定 ：可以召開4分屏或者更多的分屏方式，在一個畫面上顯示多個會場。

網絡情況
中石油采用星型網絡結構、數字傳輸方式，常用碼速率為2Mbit/s(E1專線)。通過光纜傳輸。


　　系統設計原則

　　該系統設計應該是采用一個技術先進、成熟可靠、可管可用、性能優秀，靈活擴展、標準開放的視頻網絡， 并且能夠綜合考慮到該網的中長期發展計劃， 在網絡結構、網絡應用、網絡管理、系統性能等各個方面適應未來視頻會議和多媒體應用的發展，方便的擴容，用戶可靈活的再增加會議點，并最大程度地保護用戶的投資，將該網建成一個面對面交流協作的典范�！　�

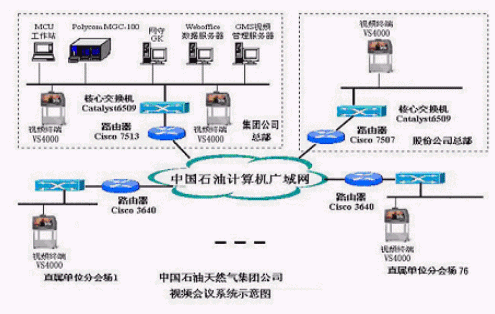

　　中國石油天然氣集團公司視頻會議系統采用美國寶利通（Polycom）公司的VS4000會議室型視頻終端及MGC-100多點會議服務器。以集團公司、股份公司為中心，通過數字傳輸信道，以專線方式星形級聯而成。

　　在包括集團公司總部和分會場全部網內采用VS4000高檔會議室型視頻終端79套， VS4000的端口是RJ45IP接口，這樣79臺終端均通過IP交換機的端口接入中國石油計算機廣域網。VS4000可支持64Kbps2Mbps不同的速率。

　　多點控制器采用POLYCOM 公司的最新型MGC-100多點控制單元。MGC-100作為電信級的多媒體信息交互系統，集多點視頻會議控制單元（MCU）、H.3xx網關（Gateway）和會議控制（Control）于一體。MGC-100具有獨特的電信級寬帶視頻總線架構，形成了高度可靠的電信級業務平臺。同時MGC-100還提供API接口，為集團公司針對實際工作模式進行二次開發提供了一個很好的手段。

　　視頻網絡管理系統采用POLYCOM公司的GMS視頻會議網絡管理系統，它可以集中監控和管理網絡上的視頻會議設備，包括VS4000終端、MGC-100(MCU)和PathNavigator(Gatekeeper)。

　　 應用情況

　　2003年1月23日上午中國石油天然氣集團公司視頻會議系統開通儀式舉行，標志著集團公司信息化建設又邁出堅實的一步。集團公司和中油股份公司領導及所屬106個單位分別在主會場及75個分會場2000余人出席了儀式。劉海勝在開通儀式上要求，加強系統運行的維護保養和規范管理，保持系統處于完好狀態；各單位都要充分利用視頻系統的功能，提高系統的利用效率，真正達到我們建設視頻系統的目的。

　　總結

　　中國石油天然氣集團公司視頻會議系統是石油計算機網絡二期工程的重要組成部分，是中國石油信息化建設的一項標志性工程，也是目前我國最大的企業用視頻會議系統。加強信息化建設，有利于促進企業管理方式的轉變，有利于提高效率、降低成本、增加效益，有利于增強企業綜合競爭力。中國石油天然氣集團公司視頻會議系統的成功開通標志著集團公司信息化建設又邁出堅實的一步。

直真視通公司供稿 CTI論壇編輯
