基于NGN網絡的SIP協議監測系統

2008/07/22

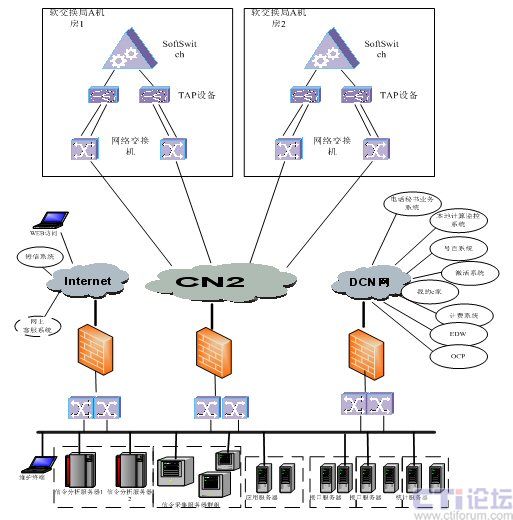

圖1 SIP協議監測系統的工作原理示意圖

　　2.1 IP包截獲模塊

　　通過跨接線路方式截獲NGN線路上的所有信號數據，并提取IP分組包。NGN是一個以IP或ATM作為核心承載的網絡，而SIP是一個基于IP的信令協議，所以該監測系統第一步分揀只針對IP 包。

　　2.2 信令包分揀模塊

　　根據協議類型、已知信令節點的IP地址、信令協議的知名端口以及信令協議編碼中的特征字符串等信息分揀出信令包。

　　2.3 實時信令監測模塊

　　對信令包進行協議分析、流程還原、呼叫跟蹤搜索、呼叫記錄生成、信令流量流向統計等信令監測功能，并提供監測報告以及向后臺輸出原始信令數據。

　　2.4 后臺信令分析模塊

　　提供信令分類存儲、分析、統計、分類檢索、流程重現以及各類圖表生成及告警處理等各類后處理功能。

　　2.5 監測策略管理模塊

　　對信令采集、信令分揀、目標匹配、監測內容、輸出方式、存儲方式等信令監測策略進行配置。

　　根據如上功能需求和模塊劃分，本文提出一種實現系統的功能的體系結構——多級分布的開放式體系架構。

3.系統的體系結構

　　SIP協議監測系統架構在NGN上，分為接入平面、實時信令監測與話路（通信內容）處理平面、接口平面和監控中心平面。

　　3.1 接入平面

　　接入平面負責連接受控網絡平面與監測處理平面。它提供各類標準的光/電傳輸接口，并通過并接方式采集所有傳輸線路上的信令信息和話路信息。

　　由于NGN網絡本身就是一個承載層與控制層完全分離的網絡，其呼叫連接和業務控制功能集中在網絡核心層的軟交換設備上，因此對于網絡監測而言，監測的接入點也應該盡量位于網絡的核心層靠近軟交換一側，以保證信息截獲的完整性和有效性。

　　3.2 實時信令監測與話路處理平面

　　實時信令監測與話路（通信內容）處理平面通過內部接口與監測接入平面連接，接收接入平面采集到的所有信令數據和話路數據進行實時的信令分析和話路監測處理，并向監控中心輸出統計分析報告和各類目標通信數據。

　　3.3 接口平面

　　接口平面提供實時監測處理平面與監控中心的連接。實時監測處理平面需向監控中心輸出大量的信令數據和目標話路數據，因此采用以太網通信方式，保證足夠的帶寬。同時，根據不同的接口速率和通信可靠性需求，采用不同的接口協議，包括TCP、帶驗證的UDP、無驗證的UDP通信等。

　　監測系統在應用時采用集中式監控中心與分布式實時監測處理模塊的組網方案，因此接口平面建立在分布式遠程網絡基礎之上，并對監測網絡的高安全性，接口網絡的邏輯或物理隔離、接口協議的專用性和可加密性都作出周密部署。

　　3.4 監控中心平面

　　監控中心平面是監測系統在各個權力部門應用的具體體現，借助監控中心平面，各權力部門可實施相關的電信網監測業務。監控中心需提供后臺信令分析統計、通信內容識別分析、監控策略配置以及監測設備的操作維護管理等功能。

4.系統的技術特點

　　4.1 分平面的體系結構

　　系統采用按功能分平面的體系結構一方面有利于系統的模塊化功能設計和開放式業務架構。另一方面平面間采用標準接口連接，可形成分布式協同工作模式，有利于監測系統實現區域內的聯合監測以及重要/保密業務的統一歸口管理。

　　4.2 模塊化的功能設計

　　系統以信令監測技術為核心將監測工作分為前端實時監測和后臺分析統計監測兩個處理平面，既可滿足電信網監測的實時性要求，又可通過信令引導鎖定監測范圍，避免后臺系統面對海量通信內容的識別處理，有效提高系統的整體可用性。

　　4.3 開放的業務架構

　　系統組網模式和聯網接口符合NGN網絡的組網體制和接口制式，同時多級分布的開放式體系架構，具備與其它信令分析系統聯網的能力，從而能夠和別的信令監測系統進行結合，實現互補，組成完整的網管監控系統。

　　4.4 無感的工作模式

　　系統采用并接線路的信號采集方式，且體系內的各級監測活動均不對NGN的網絡安全和電信用戶的正常業務使用產生任何影響。

　　4.5 動態的參數調整

　　系統通過對信令包的統計分析，可以通過話務流向等指標準確預測話務量等參數，動態調整監測負荷，滿足通信網絡話務高峰時的信令監測能力需求。

　　4.6 獨立的網絡體系

　　監測網絡自成體系，可以與NGN邏輯甚至物理隔離，從而可以更為客觀地評價NGN服務質量的監測系統。

5.系統實際功能應用

　　實際應用中，SIP協議監測系統能對NGN提供網絡服務質量監測、維護支持、網絡優化支持及業務擴展支持。

　　5.1 網絡服務質量監測

　　SIP協議監測系統通過對NGN中SIP信令的統計和分析，可以獲知話務流量流向、接通率、呼損、話務擁塞情況、話務分布模型等網絡運行狀態指標，全面、準確地監測NGN網絡服務質量。

　　5.2 網絡維護支持

　　SIP協議監測系統通過對NGN中SIP信令的統計和分析，能夠準確及時地掌握NGN中的資源占用情況以及運營狀況，可以實現網絡故障的提前感知和預告警，保障NGN網絡的無故障運行。

　　5.3 網絡優化及規劃支持

　　SIP協議監測系統通過信令監測和分析結果，可對NGN中某段時間內的鏈路負荷進行查詢、統計、排序,從而提供NGN網絡合理配置、性能優化以及網絡擴容的客觀數據,為NGN網絡優化提供技術依據。

　　5.4 業務擴展支持

　　SIP協議監測系統可以實現對業務分布及性能的分析和統計，從而發現忙號碼、重要客戶等信息，方便改善服務質量。同時，監測系統還能夠對諸如網絡欺詐等危害網絡的行為進行控制，減少損失，保證網絡的正當使用。

6.結束語

　　隨著電信網向NGN的演進，對NGN可靠性及服務質量的研究已成為迫切需要解決的問題。建立NGN中SIP協議的監測系統，能夠為NGN業務質量的監測提供重要的依據，從而及早發現電信網絡的故障隱患，保證NGN的服務質量，為NGN運營商贏得客戶、占領市場提供可靠的保障。因此，基于NGN網絡的SIP協議監測系統的應用具有相當廣闊的市場前景。
