VoIP語音電話的設計與實現

2002/11/27

　　Voice over IP是在IP網絡上傳輸語音流量（例如，電話和傳真）的技術，主要是一種軟件特性，但是，要在Cisco2600/3600系列路由器上實現這個功能，必須首先安裝語音模塊VNM（Voice Network Module），VNM可以裝兩個或四個語音接口卡（VIC），每個接口卡都對應于與語音接口相關的特定信號類型。

1. 單機實現IP語音電話

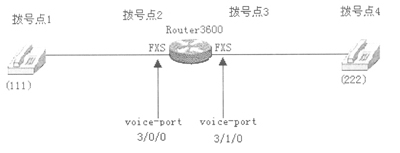

（1）在裝有兩個語音模塊的3600路由器上實現IP語音電話（如下圖所示）。

（2）基本配置

dial-peer voice 1 pots

destination-pattern 111

port 3/0/0

!

dial-peer voice 2 voip

destination-pattern 222

session target ipv4:192.16.12.1

!

dial-peer voice 4 pots

destination-pattern 222

port 3/1/0

!

dial-peer voice 3 voip

destination-pattern 111

session target ipv4:192.16.12.2

!

!

（3）配置概述

本實驗是在Cisco3600 Router內部實現的，沒有經過鏈路傳輸，所以不需要優化撥號點和網絡接口的配置，只需配置撥號點：

● 要配置源和目標之間的所有連接，在voice port 3/0/0上輸入下面命令：

dial-peer voice 1 pots

destination-pattern 111

port 3/0/0

!

dial-peer voice 2 voip

destination-pattern 222

session target ipv4:192.16.12.1

● 要完成在撥號點1和撥號點4之間的端對端呼叫，在voice port3/1/0上輸入下面命令：

dial-peer voice 4 pots

destination-pattern 222

port 3/1/0

!

dial-peer voice 3 voip

destination-pattern 111

session target ipv4:192.16.12.2



2. 路由器間實現IP語音電話

（1） 站點A有一個Cisco3600路由器，站點B有一個Cisco2600路由器，它們通過DCE/DTE V.35電纜背對背地連接起來。在每個路由器中安裝了一個含有一個VIC-2FXS的NM-2V，提供兩個模擬電話的連接。

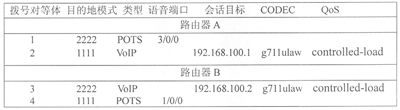

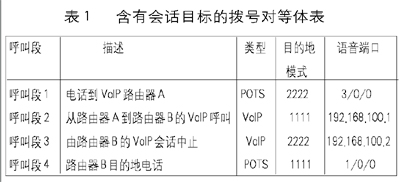

（2）創建并實現撥號方案

（3）基本配置：

站點A的基本配置見清單1（站點B的基本配置略）。

清單1 站點A RouterA的配置

Current configuration:

!

version 12.0

service timestamps debug uptime //設定Debug跟蹤日志顯示其時間

service timestamps log uptime //設定看Log時顯示其時間

no service password-encryption //口令不加密

!

hostname router_A

!

enable password cisco

!

username router_A password 0 cisco

!

!

!

!

ip subnet-zero

no ip domain-lookup

!

!

!

!

voice-port 3/0/0

echo-cancel coverage 16 //啟動回聲消除功能

!

voice-port 3/0/1

!

!

dial-peer voice 1 pots //定義撥號對等體到語音物理端口

destination-pattern 2222 //定義電話號碼

port 3/0/0 //定義電話號碼

!

dial-peer voice 2 voip //定義撥號對等體到語音

destination-pattern 1111 //為撥號對等體分配電話號碼

req-qos controlled-load //在分配帶寬時，RSVP確保即使帶寬發生擁塞與過載時，數據流也能得到優先處理。

codec g711ulaw //撥號點的語音編碼速率—64000bps

ip precedence 5 //IP優先級，５為關鍵

no vad //禁用語音活動檢測

session target ipv4:192.168.100.1 //定義Voip路由，為對端的IP地址

!

!

interface Ethernet0/0

no ip address

no ip directed-broadcast

shutdown

!

interface Serial0/0

ip address 192.168.100.2 255.255.255.0 // S0/0的IP地址

no ip directed-broadcast

no ip mroute-cache

no fair-queue

clockrate 2000000

ip rtp header-compression //配置RTP頭壓縮器

ip rtp compression-connections 25

ip rsvp bandwidth 1000 320

!

interface Ethernet0/1

no ip address

no ip directed-broadcast

shutdown

!

ip classless

ip route 192.168.100.0 255.255.255.0 192.168.100.1

no ip http server

!

line con 0

transport input none

line aux 0

line vty 0 4

login

!

end

（4）配置概述

根據公共的功能，站點A的配置分為4個不同的部分。第1部分在清單2中描述，它為日志和調試命令啟用時間標記，為路由器指定一個主機名稱。

清單2 站點A的配置的第1部分

version 12.0

service timestamps debug uptime //設定Debug跟蹤日志顯示其時間

service timestamps log uptime //設定看Log時顯示其時間

no service password-encryption //口令不加密

!

hostname router_A

!

enable password cisco

!

username router_A password 0 cisco

!

　　第2部分在清單4中描述，它提供語音連接的實質內容，語音端口簡單地標識它們連接到的設備。撥號對等體1把電話號碼分配給物理語音端口，撥號對等體2定義VoIP呼叫到站點B。在語音端口3/0/0上啟動回聲消除功能。IP優先級設置為5，設置資源預留協議RSVP為controlled-load，確保即使帶寬發生擁塞與過載時，數據流也能得到優先處理。而且因?yàn)槎嘤嗟膸挘Z(yǔ)音活動檢測被禁止了，并為撥號點配置了語音編碼速率—64000bps。

清單4 站點A的配置的第2部分

voice-port 3/0/0

echo-cancel coverage 16

!

voice-port 3/0/1

!

!

dial-peer voice 1 pots

destination-pattern 2222

port 3/0/0

!

dial-peer voice 2 voip

destination-pattern 1111

req-qos controlled-load

codec g711ulaw

ip precedence 5

no vad

session target ipv4:192.168.100.1

！

　　第3部分在清單5中描述，它配置路由器上的網絡端口。串口0/0連接到DCE V.35電纜，為串行接口增加clockrate接口配置命令。為語音配置RSVP保證在網絡中獲取特定的QoS。配置RTP頭壓縮連接的數量為25。

清單5 站點A的配置的第5部分

interface Ethernet0/0

no ip address

no ip directed-broadcast

shutdown

!

interface Serial0/0

ip address 192.168.100.2 255.255.255.0

no ip directed-broadcast

no ip mroute-cache

no fair-queue

clockrate 2000000

ip rtp header-compression

ip rtp compression-connections 25

ip rsvp bandwidth 1000 320

!

　　第4部分如清單6所示，完成整個配置，它分配一條靜態路由到站點B的網絡（192.168.100.0），在這個簡單環境中，不要求IP路由協議。

清單6 站點A的配置的第4部分

ip classless

ip route 192.168.100.0 255.255.255.0 192.168.100.1

no ip http server

!
